本發明涉及業務數據包的處理，特別是涉及一種基于鏈路模擬節點的業務數據包處理系統及方法。

背景技術：

1、在基于鏈路模擬節點的數據傳輸架構中，數據包的接收處理是非常重要的內容，但是目前一般的業務數據包處理方法沒有考慮到如下問題：

2、(1)動態鏈路質量變化：大部分系統假設鏈路質量是穩定的，但實際無線信道環境常常存在動態波動(如多徑傳播、頻繁的衰落、干擾等)。

3、(2)時延變化的影響：在不同的網絡負載、節點位置和信道條件下，時延可能會顯著變化。傳統的處理方法往往沒有考慮到如何根據時延動態調整數據包的處理流程，導致可能出現數據包處理延時過長或不適應網絡狀態變化的情況。

4、(3)丟包率與鏈路余量的關系：傳統的方法通常忽視了鏈路余量和丟包率之間的密切關系。鏈路余量減少時，丟包概率應該增加。

5、導致實際處理結果可能存在如下問題：

6、(1)數據丟失過多：由于未考慮鏈路質量的動態變化，數據包丟失的概率可能過高，導致重要的業務數據無法可靠傳輸，影響系統的穩定性。如果沒有實時調整接收策略(例如丟包判斷、重傳控制等)，可能導致數據包丟失率過高，影響系統的可靠性和吞吐量。

7、(2)通信延時過長：由于忽略了時延變化的影響，可能導致數據包的延時過高，特別是在節點位置變化或信道質量差的情況下，增加了系統響應時間。

8、吞吐量降低：未充分考慮鏈路余量和丟包率之間的關系可能導致吞吐量大幅下降，特別是在高負載或者不良信道條件下，數據傳輸效率降低。

9、(3)數據傳輸不穩定：沒有根據鏈路余量動態調整丟包判定策略，從而導致數據傳輸不穩定。

技術實現思路

1、本發明的目的在于克服現有技術的不足，提供一種基于鏈路模擬節點的業務數據包處理系統及方法。

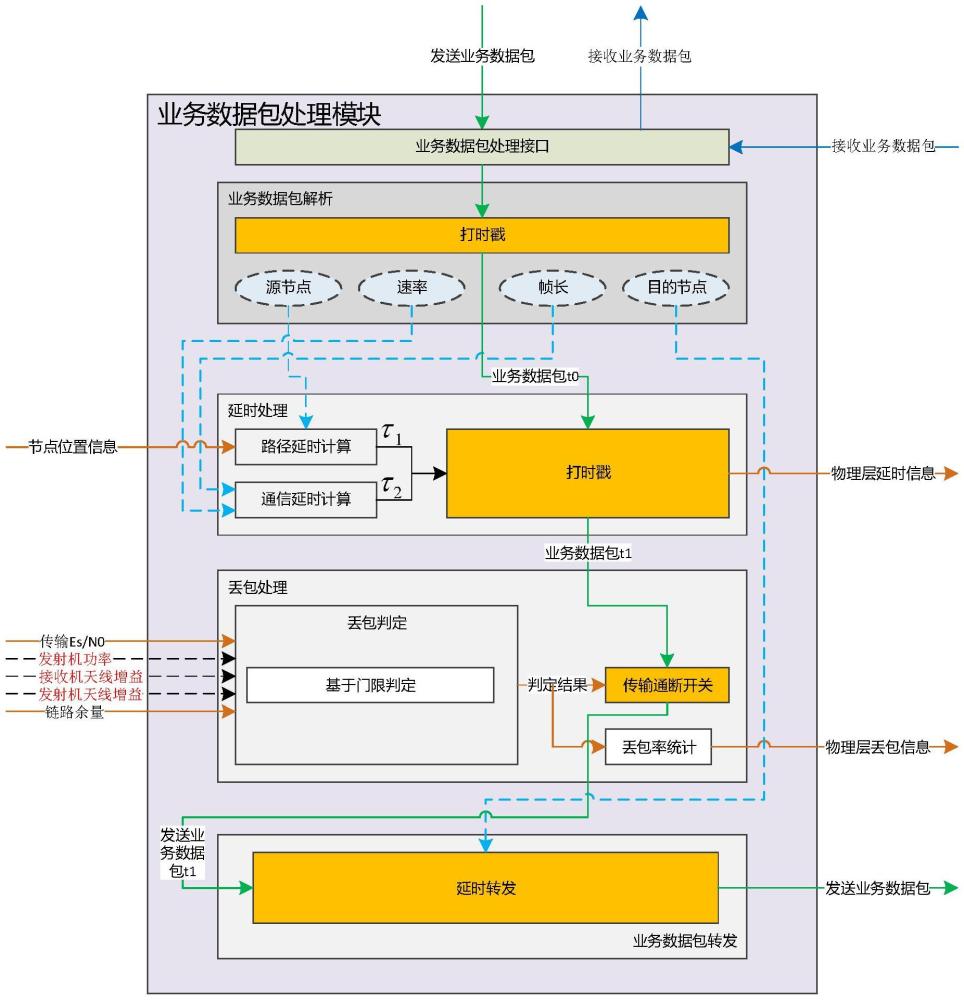

2、本發明的目的是通過以下技術方案來實現的：一種基于鏈路模擬節點的業務數據包處理系統，包括：

3、業務數據包解析模塊，用于接收到來自鏈路模擬節點的業務數據包后，將對業務數據包進行解析并打上時戳，解析出源節點地址、目的節點地址、傳輸速率和幀長；

4、延時處理模塊，利用來自鏈路模擬節點的位置信息計算出路徑延時，利用幀解析得到的傳輸速率查表得到發送延時，對業務數據包打上延時時戳；

5、丟包處理模塊，用于對延時處理模塊輸出的業務數據包進行丟包判定和丟包處理；

6、業務數據包轉發模塊，用于對丟包處理完成后的數據包進行處理，將發送數據包時刻設定為延時時戳?xí)r刻進行發送，從而模擬收發數據包時物理層時延。

7、一種基于鏈路模擬節點的業務數據包處理方法，包括以下步驟：

8、s1.業務數據包解析模塊接收到來自鏈路模擬節點的業務數據包后，對接收到的業務數據包進行分析，得到源節點地址、目的節點地址、幀長、速率信息，并給數據包打上時戳，記為t0，并將業務數據包發送給延時處理模塊；

9、s2.延時處理模塊利用來自鏈路模擬節點的位置信息計算出路徑延時，利用幀解析得到的傳輸速率查表得到發送延時，對業務數據包打上延時時戳；

10、s3.丟包處理模塊對延時處理模塊輸出的業務數據包進行丟包判定和丟包處理；

11、s4.業務數據包轉發模塊，對丟包處理完成后的數據包進行處理，將發送數據包時刻設定為延時時戳?xí)r刻進行發送。

12、本發明的有益效果是：(1)提高了數據傳輸?shù)目煽啃院头€(wěn)定性：通過綜合考慮鏈路模擬節點的動態變化實現了更加準確的業務數據包處理。(2)增強鏈路質量的適應性：本發明的系統能夠根據鏈路模擬節點的動態信息(如位置信息、傳輸速率、鏈路余量等)實時計算路徑延時和丟包概率，能夠靈活地調整業務數據包的處理方式，適應鏈路質量的變化。(3)優化通信延時：延時處理模塊通過精確計算源節點和目的節點之間的傳輸延時以及發送延時，能夠準確模擬物理層時延，保證數據包的準確時序和時效性。

技術特征：

1.一種基于鏈路模擬節點的業務數據包處理系統，其特征在于：包括：

2.根據權利要求1所述的一種基于鏈路模擬節點的業務數據包處理系統，其特征在于：所述對丟包處理模塊的判定結果將決定該包數據是繼續向下傳還是立刻丟包：若鏈路余量小于鏈路余量門限，則直接丟包；若鏈路余量大于鏈路余量門限，則參照當前eb/n0得到丟包概率，依概率丟包。

3.根據權利要求1所述的一種基于鏈路模擬節點的業務數據包處理系統，其特征在于：所述業務數據包轉發模塊設置有定時發送器，會讀取數據包攜帶的延時信息和目的節點地址，并將定時發送器發送數據包時刻設定為延時時戳?xí)r刻進行發送。

4.一種基于鏈路模擬節點的業務數據包處理方法，基于權利要求1～3中任意一項所述的系統，其特征在于：包括以下步驟：

5.根據權利要求4所述的一種基于鏈路模擬節點的業務數據包處理方法，其特征在于：所述步驟s2包括：

6.根據權利要求4所述的一種基于鏈路模擬節點的業務數據包處理方法，其特征在于：所述步驟s3包括：

7.根據權利要求4所述的一種基于鏈路模擬節點的業務數據包處理方法，其特征在于：所述步驟s4中當數據包繼續向下傳輸時，業務數據包傳遞給業務數據包轉發模塊中的延時轉發器，此時，業務數據包內延時時戳為t1，延時轉發器會在時刻t＝t1時，將業務數據包發送出去。

技術總結
本發明公開了一種基于鏈路模擬節點的業務數據包處理系統及方法，所述系統包括：業務數據包解析模塊，用于接收到來自鏈路模擬節點的業務數據包后，將對業務數據包進行解析并打上時戳，解析出源節點地址、目的節點地址、傳輸速率和幀長；延時處理模塊，利用來自鏈路模擬節點的位置信息計算出路徑延時，利用幀解析得到的傳輸速率查表得到發送延時，對業務數據包打上延時時戳；丟包處理模塊，用于對延時處理模塊輸出的業務數據包進行丟包判定和丟包處理；業務數據包轉發模塊，用于對丟包處理完成后的數據包進行處理，將發送數據包時刻設定為延時時戳?xí)r刻進行發送，從而模擬收發數據包時物理層時延。

技術研發人員：蔡佳坤,趙勝,單治淮,王曉曦
受保護的技術使用者：成都高斯智慧電子科技有限公司
技術研發日：
技術公布日：2025/4/24
