本發明涉及鋼制氣瓶無損檢測，具體涉及一種基于非線性超聲技術的鋼制氣瓶疲勞損傷量化評價方法。

背景技術：

1、鋼制氣瓶作為重要的高壓容器被廣泛用于氣體的存儲和運輸，但長期處于高壓和周期性載荷環境中，易受到疲勞損傷影響，逐漸形成微裂紋甚至宏觀裂紋，帶來嚴重的安全隱患。傳統的無損檢測技術(如超聲波、射線和磁粉檢測)對早期疲勞損傷的靈敏度有限，尤其難以檢測氣瓶?jī)?nèi)部微觀結構變化或微裂紋，導致氣瓶可能在失去大部分安全儲備后才被發現問題。

2、非線性超聲技術近年來被證明是一種有效檢測金屬疲勞損傷的方法。它基于聲波傳播時的高次諧波效應，對材料的微觀結構變化非常敏感，能夠更早期地檢測到位錯和晶界滑移等現象，從而實現對疲勞損傷的精確量化。

技術實現思路

1、針對現有技術存在的問題，本發明提供了一種基于非線性超聲的氣瓶疲勞損傷量化評價方法，以提高早期識別和準確量化損傷的能力，為氣瓶的安全管理提供技術支持。

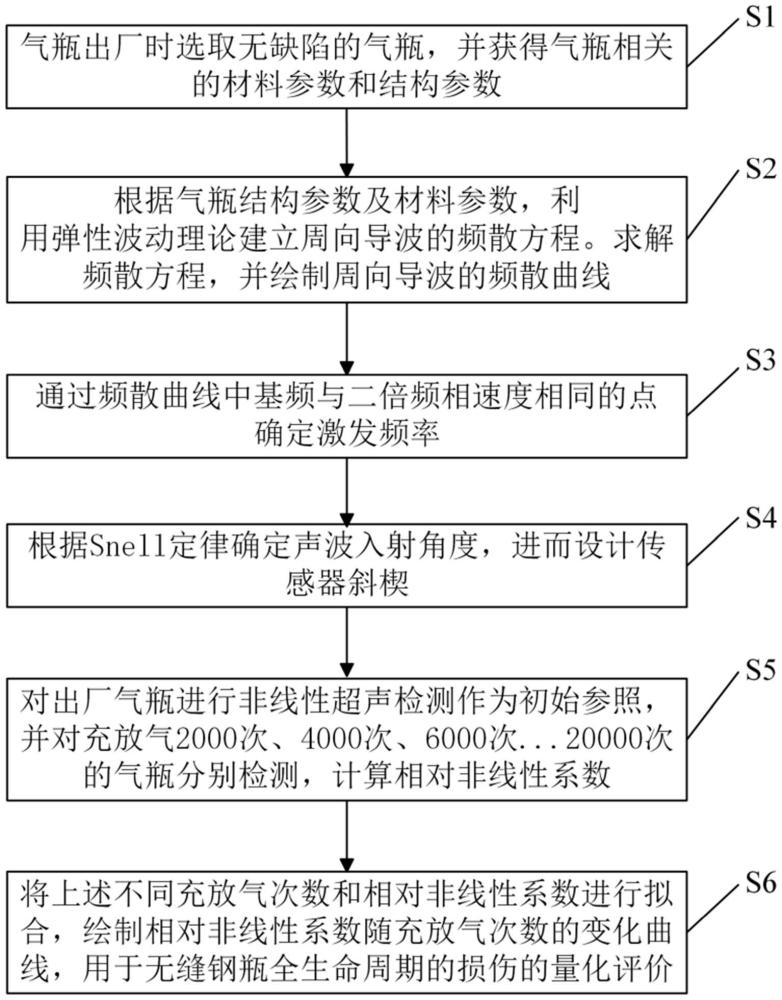

2、本發明是這樣實現的，一種基于非線性超聲數據驅動的鋼制氣瓶疲勞損傷量化評價方法，包括以下步驟：

3、(1)氣瓶出廠時選取無缺陷的氣瓶，并獲得氣瓶相關的材料參數和結構參數；

4、(2)根據氣瓶結構參數及材料參數，利用彈性波動理論建立周向?qū)Рǖ念l散方程，求解頻散方程，并繪制周向?qū)Рǖ念l散曲線；

5、(3)通過頻散曲線中基頻與二倍頻相速度相同的點確定激發頻率；

6、(4)根據snell定律確定聲波入射角度，設計傳感器斜楔；

7、(5)將傳感器斜楔固定在氣瓶上，對出廠氣瓶進行非線性超聲檢測作為初始參照，并對充放氣不同次數的氣瓶分別檢測，計算相對非線性系數；

8、(6)對上述不同充放氣次數和相對非線性系數進行擬合，繪制相對非線性系數隨充放氣次數的變化曲線，用于無縫鋼瓶全生命周期的損傷的量化評價。

9、步驟(1)中氣瓶出廠時選取無缺陷的氣瓶是指，針對要出廠的氣瓶經過目視檢測和100％超聲檢測和100％磁粉檢測，內外部均無任何缺陷。

10、步驟(5)中，將傳感器斜楔固定在氣瓶上，首先對出廠的氣瓶分區域進行非線性超聲檢測，然后令其服役一段時間后再次進行非線性超聲檢測，通過多次試驗，得到氣瓶不同充放氣次數、不同疲勞程度下的非線性系數，并與原始的非線性系數進行比較，得到歸一化相對聲非線性系數。

11、本發明具有的優點和技術效果：鋼制氣瓶疲勞程度的量化評價通過歸一化非線性系數直觀反映氣瓶損傷的累積狀態，提供清晰的疲勞損傷演變規律，便于為氣瓶制定科學維護計劃，降低失效風險，提高氣瓶使用的安全性和可靠性。

技術特征：

1.一種基于非線性超聲數據驅動的鋼制氣瓶疲勞損傷量化評價方法，其特征在于，包括以下步驟：

2.根據權利要求1所述基于非線性超聲數據驅動的鋼制氣瓶疲勞損傷量化評價方法，其特征在于，步驟(1)中氣瓶出廠時選取無缺陷的氣瓶是指，針對要出廠的氣瓶經過目視檢測和100％超聲檢測和100％磁粉檢測，內外部均無任何缺陷。

3.根據權利要求1所述基于非線性超聲數據驅動的鋼制氣瓶疲勞損傷量化評價方法，其特征在于，步驟(5)中，將傳感器斜楔固定在氣瓶上，首先對出廠的氣瓶分區域進行非線性超聲檢測，然后令其服役一段時間后再次進行非線性超聲檢測，通過多次試驗，得到氣瓶不同充放氣次數、不同疲勞程度下的非線性系數，并與原始的非線性系數進行比較，得到歸一化相對聲非線性系數。

技術總結
本發明公開了一種基于非線性超聲數據驅動的鋼制氣瓶疲勞損傷量化評價方法，對于出廠或在役的同種材料的鋼制氣瓶，經過非線性超聲檢測能夠確定其非線性系數的變化，對不同充放氣次數和相對非線性系數進行擬合，繪制相對非線性系數隨充放氣次數的變化曲線，用于無縫鋼瓶全生命周期的損傷的量化評價。非線性超聲系數的變化也對應其內部微觀結構的演化，因此通過非線性系數量化鋼瓶的疲勞程度，為氣瓶全生命周期的安全監管提供技術支撐。

技術研發人員：劉懌歡,郭勇,楊颯,祖寧,郭青源,賀柏達,張晉軍,李菊峰,李超月,趙惠,于海旭,郭琪,楊陽,王璇,牛衛飛
受保護的技術使用者：天津市特種設備監督檢驗技術研究院（天津市特種設備事故應急調查處理中心）
技術研發日：
技術公布日：2025/4/28
