本申請涉及物流倉儲的，尤其是涉及一種物流倉儲貨架消毒清潔裝置。

背景技術：

1、倉儲物流，就是利用自建或租賃庫房、場地、儲存、保管、裝卸搬運、配送貨物，在物流倉儲中經常需要使用到倉儲貨架，而對倉儲貨架的日常養護過程中，需要對其進行定期消毒清潔處理。

2、如公告號為cn212997607u的中國實用新型專利公開了一種物流倉儲貨架立體消毒清潔裝置，包括裝置的主體、用于調節消毒清潔工作高度的移動座結構、安裝座、用于進行消毒處理的消毒結構以及用于進行清潔工作的清潔結構，所述主體的底部在靠近于其四個內角處均安裝有萬向輪，所述主體的內部開設有安裝空腔，所述主體的正面一側設置有握把，所述移動座結構安裝于主體的內部以及主體的外部一側，所述安裝座固定安裝于移動座結構位于主體外部一側，所述消毒結構和清潔結構均安裝于安裝座的兩側。本實用新型使用方便，便于工作人員對一些較長的貨架進行消毒清潔處理，無需人工手持消毒劑噴頭和背負消毒劑儲液罐，省時省力，且便于對一些較高位置處的貨架進行消毒清潔，實用性較高。

3、針對上述中的相關技術，發明人認為，該消毒清潔裝置在使用時，只能通過單個消毒噴頭對物流倉儲貨架進行消毒處理，其噴灑消毒范圍較小，降低了此消毒裝置的噴灑消毒效果。

4、本背景技術所公開的上述信息僅僅用于增加對本申請背景技術的理解，因此，其可能包括不構成本領域普通技術人員已知的現有技術。

技術實現思路

1、為了解決消毒清潔裝置在使用時，只能通過單個消毒噴頭對物流倉儲貨架進行消毒處理，其噴灑消毒范圍較小，降低了此消毒裝置的噴灑消毒效果的問題，本申請提供一種物流倉儲貨架消毒清潔裝置。

2、本申請提供的一種物流倉儲貨架消毒清潔裝置采用如下的技術方案：

3、一種物流倉儲貨架消毒清潔裝置，包括底座，所述底座的上表面固定連接有箱體，所述箱體上表面的一側轉動設置有連接筒，所述連接筒的頂端通過連接管設置有噴頭，所述箱體通過供水機構與所述連接管相連接，所述連接筒的側壁上設置有全齒輪，所述箱體的上表面固定連接有支架，所述支架內滑動設置有連接桿，所述連接桿的側壁上設置有兩個支撐板，兩個所述支撐板的下表面共同固定連接有與所述全齒輪相嚙合的齒板，所述連接桿的側壁上均勻設置有多個齒環，所述支架的上表面貫穿轉動設置有兩個連接軸，兩個所述連接軸的底端均固定連接有缺齒齒輪，所述缺齒齒輪與所述齒環相嚙合，所述支架的上表面通過固定架固定安裝有電機，所述電機的輸出端與其中一個所述連接軸的頂端傳動連接，兩個所述連接軸通過驅動組件傳動連接，所述箱體的上表面連通設置有進液口。

4、優選的，所述供水機構包括水泵，所述水泵與所述箱體的上表面固定連接，所述水泵的輸入端通過進液管與所述箱體固定連通，所述水泵的輸出端通過出液管與所述連接管固定連通。

5、優選的，所述驅動組件包括兩個皮帶輪，兩個所述皮帶輪分別套設在兩個所述連接軸頂端的側壁上，兩個所述皮帶輪上共同套設有皮帶。

6、優選的，所述底座上表面的一側設置有蓄電池，所述蓄電池通過電線與所述電機和水泵電線連接。

7、優選的，所述箱體的一側通過固定管連通設置有回收罩，所述回收罩位于所述噴頭的下方，所述回收罩的內部設置有濾網。

8、優選的，所述進液管和出液管均采用軟管制成。

9、綜上所述，本申請包括以下有益技術效果：

10、通過啟動電機可以帶動其中一個連接軸旋轉，該連接軸可以通過驅動組件帶動另一個連接軸旋轉，連接軸可以帶動缺齒齒輪旋轉，缺齒齒輪可以通過齒環帶動連接桿移動，連接桿可以通過支撐板帶動齒板移動，齒板可以通過全齒輪帶動連接筒不斷的往復旋轉，進而可以帶動噴頭往復旋轉；相較于現有技術，具有通過電機可以帶動噴頭不斷的往復旋轉，從而能夠提高消毒液的噴灑消毒范圍，提高了整體裝置的噴灑消毒效果和實用性的效果。

技術特征：

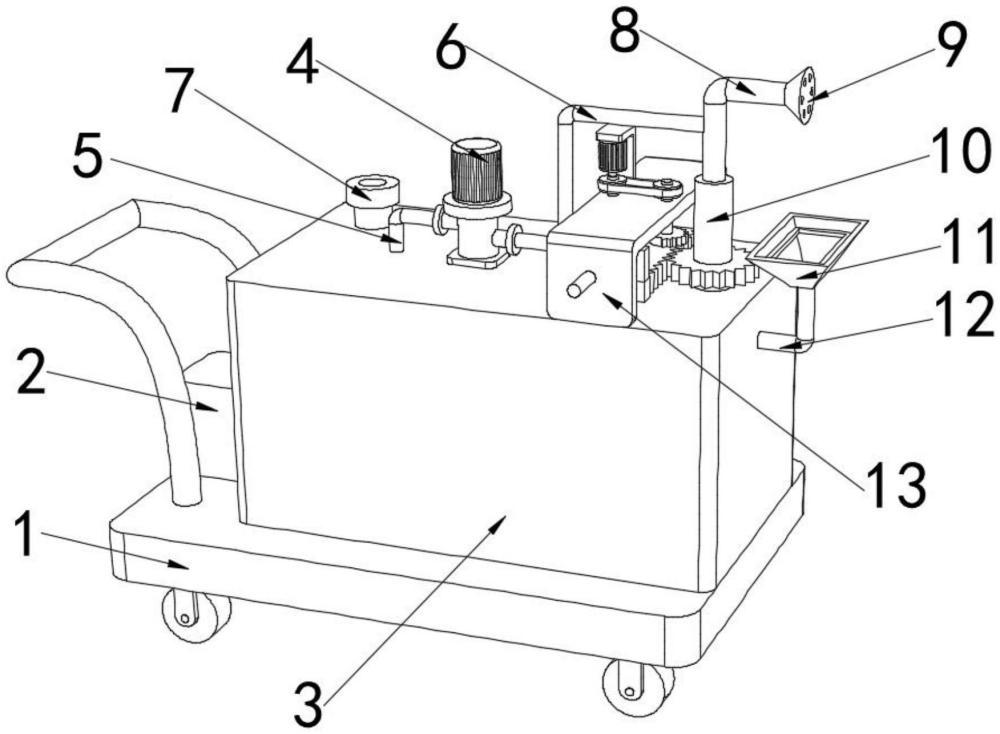

1.一種物流倉儲貨架消毒清潔裝置，包括底座(1)，其特征在于：所述底座(1)的上表面固定連接有箱體(3)，所述箱體(3)上表面的一側轉動設置有連接筒(10)，所述連接筒(10)的頂端通過連接管(8)設置有噴頭(9)，所述箱體(3)通過供水機構與所述連接管(8)相連接，所述連接筒(10)的側壁上設置有全齒輪(18)，所述箱體(3)的上表面固定連接有支架(13)，所述支架(13)內滑動設置有連接桿(14)，所述連接桿(14)的側壁上設置有兩個支撐板(24)，兩個所述支撐板(24)的下表面共同固定連接有與所述全齒輪(18)相嚙合的齒板(19)，所述連接桿(14)的側壁上均勻設置有多個齒環(23)，所述支架(13)的上表面貫穿轉動設置有兩個連接軸(21)，兩個所述連接軸(21)的底端均固定連接有缺齒齒輪(22)，所述缺齒齒輪(22)與所述齒環(23)相嚙合，所述支架(13)的上表面通過固定架(17)固定安裝有電機(16)，所述電機(16)的輸出端與其中一個所述連接軸(21)的頂端傳動連接，兩個所述連接軸(21)通過驅動組件傳動連接，所述箱體(3)的上表面連通設置有進液口(7)。

2.根據權利要求1所述的一種物流倉儲貨架消毒清潔裝置，其特征在于：所述供水機構包括水泵(4)，所述水泵(4)與所述箱體(3)的上表面固定連接，所述水泵(4)的輸入端通過進液管(5)與所述箱體(3)固定連通，所述水泵(4)的輸出端通過出液管(6)與所述連接管(8)固定連通。

3.根據權利要求1所述的一種物流倉儲貨架消毒清潔裝置，其特征在于：所述驅動組件包括兩個皮帶輪(20)，兩個所述皮帶輪(20)分別套設在兩個所述連接軸(21)頂端的側壁上，兩個所述皮帶輪(20)上共同套設有皮帶(15)。

4.根據權利要求2所述的一種物流倉儲貨架消毒清潔裝置，其特征在于：所述底座(1)上表面的一側設置有蓄電池(2)，所述蓄電池(2)通過電線與所述電機(16)和水泵(4)電線連接。

5.根據權利要求1所述的一種物流倉儲貨架消毒清潔裝置，其特征在于：所述箱體(3)的一側通過固定管(12)連通設置有回收罩(11)，所述回收罩(11)位于所述噴頭(9)的下方，所述回收罩(11)的內部設置有濾網(25)。

6.根據權利要求2所述的一種物流倉儲貨架消毒清潔裝置，其特征在于：所述進液管(5)和出液管(6)均采用軟管制成。

技術總結
本申請涉及物流倉儲的技術領域，且公開了一種物流倉儲貨架消毒清潔裝置，包括底座，所述底座的上表面固定連接有箱體，所述箱體上表面的一側轉動設置有連接筒，所述連接筒的頂端通過連接管設置有噴頭，所述箱體通過供水機構與所述連接管相連接，所述連接筒的側壁上設置有全齒輪，所述箱體的上表面固定連接有支架，所述支架內滑動設置有連接桿，所述連接桿的側壁上設置有兩個支撐板；本申請通過電機可以帶動噴頭不斷的往復旋轉，從而能夠提高消毒液的噴灑消毒范圍，提高了整體裝置的噴灑消毒效果和實用性。

技術研發人員：陳煥,王慧,劉立英,陳繼鵬,寇廣超
受保護的技術使用者：安徽力之源光伏科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
