本技術涉及電控箱，更具體地涉及一種充電樁電控箱。

背景技術：

1、充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電，充電樁在使用的過程中，需要使用到電控箱對其進行控制。

2、現有技術的不足之處：現有的充電樁電控箱，在使用的過程中，由于電控箱內的電器過于密集，而電控箱在使用的過程中，需要密封以防止勿動，在使用中，由于內部設備工作產生熱量，使其內部的溫度過高，對內部設備造成一定損壞的，減少設備的使用壽命，為此，我們提出一種充電樁電控箱，以解決上述問題。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種充電樁電控箱，以解決上述背景技術中存在的問題。

2、本實用新型提供如下技術方案：一種充電樁電控箱，包括箱體，所述箱體的正面通過鉸鏈固定連接有防護門，所述箱體的內壁固定連接有隔板，所述箱體兩側的頂端均設有風扇，所述箱體內壁的頂端固定連接有控制器，所述箱體內壁的中部固定連接有安裝架，所述箱體內壁的底端設有夾板；

3、其中：所述防護門表面的頂端固定連接有觀察窗，所述防護門的一側固定安裝有鎖桿，所述鎖桿位于箱體內部的一端固定連接有鎖塊，所述鎖桿的另一端固定連接有轉動塊，所述鎖桿的一端通過軸承固定連接有固定板，所述固定板固定安裝在防護門的正面；

4、優選的，所述箱體兩側的頂端均開設有安裝槽，所述箱體內壁的一側開設有鎖槽，所述鎖槽的內壁與鎖塊的一端活動卡接，所述箱體兩側的底端均開設有穿線孔。

5、優選的，所述隔板表面的兩側均開設有穿線槽，所述隔板的上表面等距排列有卡扣，所述卡扣兩端的兩側均開設有固定栓，所述卡扣均通過固定栓固定安裝在隔板的上表面。

6、優選的，所述風扇均固定安裝在安裝槽的內部，所述風扇的輸入端設有透氣板，所述風扇的輸出端設有過濾網，所述透氣板和過濾網均安裝在安裝槽的兩側。

7、優選的，所述安裝架的兩端以及中部均開設有安裝孔，所述安裝架兩端以及中部的安裝孔內均固定連接有螺栓，所述安裝架通過螺栓與箱體的內部固定連接，所述安裝架的外側等距排列有控制開關。

8、優選的，所述夾板的數量為兩個，兩個所述夾板的相對側均開設有卡槽，一個所述夾板的兩端均固定連接有限位柱，所述限位柱的側面均與另一個夾板的兩端活動連接，所述限位柱的另一端固定連接有擋板，所述限位柱的外側均套接有彈簧，所述彈簧的兩端分別與擋板和夾板相抵，一個所述夾板的側面固定連接有拉桿。

9、本實用新型的技術效果和優點：

10、1.本實用新型通過設有的卡扣，其可以對電線進行固定，從而防止電線由于外力對該裝置內部的電組件進行拉扯，從而提高該裝置的穩定性；通過設有的兩個夾板以其表面的卡槽，使用時，兩個夾板在彈簧的彈力推動下會相互擠壓，此時，電線位于卡槽的內部，從而實現對線束的夾持固定，便于對線束的整理，有利于后期的維護。

11、2.本實用新型通過設有的風扇，風扇在工作的過程中，會帶動其周圍的空氣快速流動，使外部的空氣快速的與箱體內部的空氣轉換，從而實現對該裝置內部電組件的快速散熱，同時，通過設有的過濾網，其可以對空氣中的灰塵進行過濾，從而防止外部的灰塵進入到該裝置的內部，有利于進一步提高該裝置的穩定性。

12、3.本實用新型通過在防護門的表面設有鎖緊機構，使用時，轉動轉動塊，其會通過鎖桿帶動鎖塊，使其從鎖槽的內部移出，從而實現對防護門的開啟，同理，轉動鎖塊，使其的活動端移動至鎖槽的內部，從而實現對防護門的關閉，從而提高該裝置安全性。

技術特征：

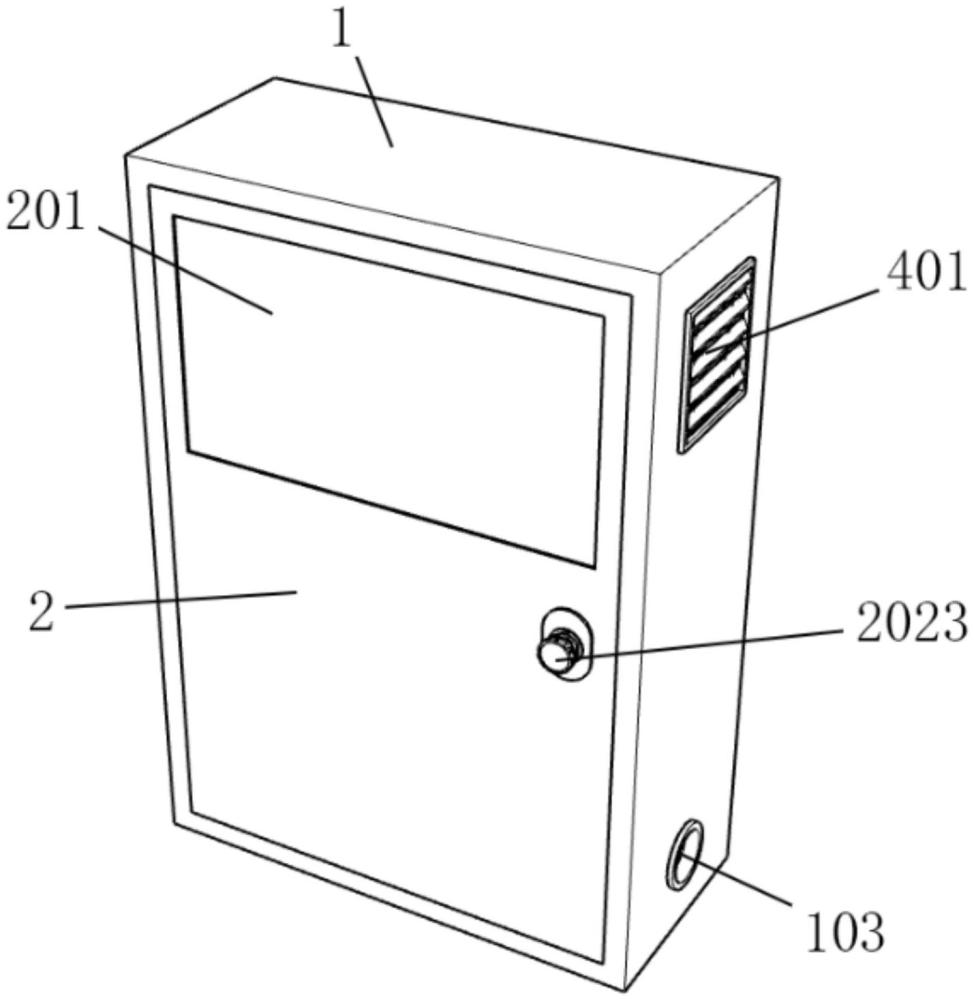

1.一種充電樁電控箱，包括箱體(1)，其特征在于：所述箱體(1)的正面通過鉸鏈固定連接有防護門(2)，所述箱體(1)的內壁固定連接有隔板(3)，所述箱體(1)兩側的頂端均設有風扇(4)，所述箱體(1)內壁的頂端固定連接有控制器(5)，所述箱體(1)內壁的中部固定連接有安裝架(6)，所述箱體(1)內壁的底端設有夾板(7)；

2.根據權利要求1所述的一種充電樁電控箱，其特征在于：所述箱體(1)兩側的頂端均開設有安裝槽(101)，所述箱體(1)內壁的一側開設有鎖槽(102)，所述鎖槽(102)的內壁與鎖塊(2021)的一端活動卡接，所述箱體(1)兩側的底端均開設有穿線孔(103)。

3.根據權利要求1所述的一種充電樁電控箱，其特征在于：所述隔板(3)表面的兩側均開設有穿線槽(301)，所述隔板(3)的上表面等距排列有卡扣(302)，所述卡扣(302)兩端的兩側均開設有固定栓(3021)，所述卡扣(302)均通過固定栓(3021)固定安裝在隔板(3)的上表面。

4.根據權利要求2所述的一種充電樁電控箱，其特征在于：所述風扇(4)均固定安裝在安裝槽(101)的內部，所述風扇(4)的輸入端設有透氣板(401)，所述風扇(4)的輸出端設有過濾網(402)，所述透氣板(401)和過濾網(402)均安裝在安裝槽(101)的兩側。

5.根據權利要求1所述的一種充電樁電控箱，其特征在于：所述安裝架(6)的兩端以及中部均開設有安裝孔，所述安裝架(6)兩端以及中部的安裝孔內均固定連接有螺栓，所述安裝架(6)通過螺栓與箱體(1)的內部固定連接，所述安裝架(6)的外側等距排列有控制開關(601)。

6.根據權利要求1所述的一種充電樁電控箱，其特征在于：所述夾板(7)的數量為兩個，兩個所述夾板(7)的相對側均開設有卡槽(701)，一個所述夾板(7)的兩端均固定連接有限位柱(702)，所述限位柱(702)的側面均與另一個夾板(7)的兩端活動連接，所述限位柱(702)的另一端固定連接有擋板(7021)，所述限位柱(702)的外側均套接有彈簧(703)，所述彈簧(703)的兩端分別與擋板(7021)和夾板(7)相抵，一個所述夾板(7)的側面固定連接有拉桿(704)。

技術總結
本技術涉及電控箱技術領域，且公開了一種充電樁電控箱，包括箱體，箱體的正面通過鉸鏈固定連接有防護門，箱體的內壁固定連接有隔板，箱體兩側的頂端均設有風扇，箱體內壁的頂端固定連接有控制器，箱體內壁的中部固定連接有安裝架，箱體內壁的底端設有夾板，防護門的一側固定安裝有鎖桿，鎖桿位于箱體內部的一端固定連接有鎖塊，本技術通過設有的風扇，風扇在工作的過程中，會帶動其周圍的空氣快速流動，使外部的空氣快速的與箱體內部的空氣轉換，從而實現對該裝置內部電組件的快速散熱，同時，通過設有的過濾網，其可以對空氣中的灰塵進行過濾，從而防止外部的灰塵進入該裝置的內部。

技術研發人員：廖思舜
受保護的技術使用者：廣東恒譽新能源科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
