本發明涉及帶壓檢測,具體為基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置及方法。
背景技術:
1、壓縮空氣儲能作為一種具有儲能容量大、安全性高、壽命長等優勢的長時儲能技術,其儲氣庫的安全性至關重要。儲氣庫在運行過程中可能會出現泄漏問題,這不僅會導致壓縮空氣的損失,降低儲能效率,還可能引發安全事故。因此,及時準確地檢測儲氣庫的泄漏點是保障其安全運行的關鍵。
2、目前針對儲氣庫泄漏問題,已有多種形式的裝置及方法,如中國專利申請公布號cn118999934a公開的一種儲氣庫組合結構綜合密封性能測試裝置,專利申請公布號cn118687785a公開的一種儲氣庫密封系統模擬測試裝置及方法,專利申請公布號cn118314702a公開的一種鹽巖地下儲氣庫泄漏監測系統等,但此類裝置只能夠檢測出儲氣庫是否存在泄漏情況,但是對于泄漏點的位置的尋找缺乏相對應的手段,無法針對性地找到泄漏點并針對其進行補漏。
3、因此,為滿足實際工程需要,研發出一種能夠在大型儲氣庫內,耐高壓且適用于大范圍尋找泄漏點的檢測裝置及方法具有重大意義。
技術實現思路
1、本發明的目的在于解決上述背景技術提到的問題,而提出基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置及方法。
2、本發明的目的可以通過以下技術方案實現:
3、第一方面,本發明提供基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,包括機械臂和安裝在機械臂上的檢測裝置,所述檢測裝置包括相機握把、相機、隔板、疏油膜和薄膜;
4、所述相機握把的一端固定在機械臂上,另一端安裝有相機,相機的一側安裝有隔板,所述隔板上挖有兩個小孔,小孔內填鋪有疏油膜,所述隔板的一端端面安裝有薄膜。
5、進一步的,所述機械臂用于在檢測的過程中,攜帶檢測裝置按照預定的路徑進行移動。
6、進一步的,所述薄膜為柔性材質,用于感知薄膜兩側存在的極小壓差并產生形變和有所反應。
7、進一步的,所述薄膜的四周安裝有固定支架,用于使薄膜處于緊繃狀態,不會產生褶皺。
8、進一步的,所述相機與薄膜保持固定距離及角度,用于保證相機所拍攝到的相片與薄膜呈現特定的位置關系,滿足數字圖像相關的條件。
9、進一步的,所述隔板以圓錐臺的形式覆蓋在相機鏡頭與薄膜之間。
10、進一步的,所述檢測裝置經過泄漏點時,因薄膜兩側存在的壓差,薄膜產生變形;薄膜上涂有特殊形狀的標記,薄膜變形時,標記隨此產生變形,以便于用相機進行觀測。
11、進一步的,所述疏油膜用于阻擋儲氣庫中存在的油氣進入隔層中,以防止存在的油氣污染相機鏡頭而對相片拍攝產生誤差。
12、進一步的,所述隔板用于阻攔空氣的流動,使得空氣只在疏油層中進出,即只在所述檢測裝置按照特定移動方式的時候,從一側流入流出,以達到對泄漏點位置檢測的精度提高的效果。
13、第二方面,本發明提供基于數字圖像的高壓儲氣庫泄漏點帶壓檢測方法,包括:
14、步驟一:準備機械臂、相機、薄膜、隔板和疏油膜,確保薄膜緊繃無褶皺,相機與薄膜保持固定距離和角度,以進行數字圖像相關分析;
15、步驟二:機械臂攜帶檢測裝置按預定路徑移動,薄膜受壓差影響發生形變,通過薄膜上涂特殊的標記,相機捕捉變形過程;
16、步驟三:相機拍攝并收集圖像數據,利用數字圖像相關技術分析薄膜形變,確定泄漏點位置;
17、步驟四:疏油膜阻擋油氣進入隔層,保護相機鏡頭;隔板控制空氣流動,用于提高檢測精度。
18、與現有技術相比,本發明的有益效果是:本發明能夠在高壓環境中實時、精確地檢測大范圍儲氣庫中的泄漏點,具有較高的檢測精度和靈活性。通過結合數字圖像相關技術,本裝置不僅能準確找到泄漏點,還能有效提升儲氣庫的安全性與運行效率,為實際工程提供了更為全面的解決方案。

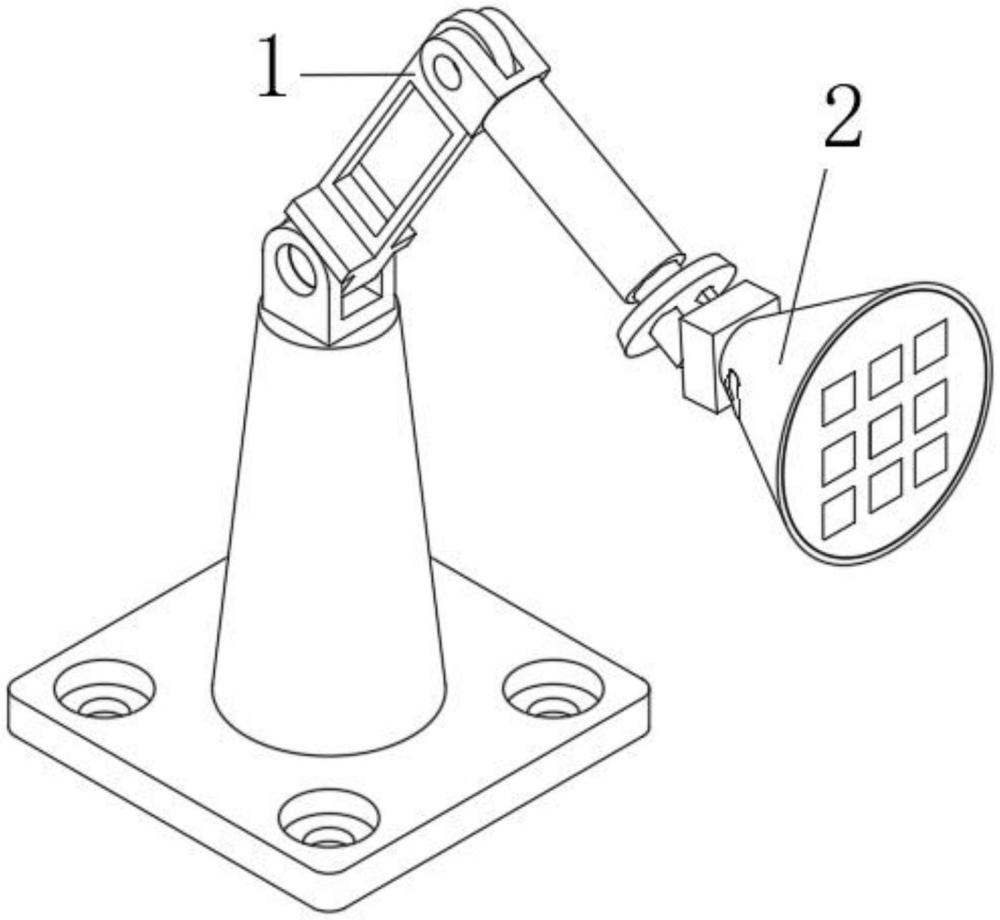

1.基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,包括機械臂(1)和安裝在機械臂(1)上的檢測裝置(2),其特征在于:所述檢測裝置(2)包括相機握把(3)、相機(4)、隔板(5)、疏油膜(6)和薄膜(7);
2.根據權利要求1所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于:所述機械臂(1)用于在檢測的過程中,攜帶檢測裝置(2)按照預定的路徑進行移動。
3.根據權利要求1所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述薄膜(7)為柔性材質,用于感知薄膜(7)兩側存在的極小壓差并產生形變和有所反應。
4.根據權利要求3所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述薄膜(7)的四周安裝有固定支架,用于使薄膜(7)處于緊繃狀態,不會產生褶皺。
5.根據權利要求4所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述相機(4)與薄膜(7)保持固定距離及角度,用于保證相機(4)所拍攝到的相片與薄膜(7)呈現特定的位置關系,滿足數字圖像相關的條件。
6.根據權利要求1所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述隔板(5)以圓錐臺的形式覆蓋在相機(4)鏡頭與薄膜(7)之間。
7.根據權利要求2所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述檢測裝置(2)經過泄漏點時,因薄膜(7)兩側存在的壓差,薄膜(7)產生變形;薄膜(7)上涂有特殊形狀的標記(8),薄膜(7)變形時,標記(8)隨此產生變形,以便于用相機(4)進行觀測。
8.根據權利要求5所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述疏油膜(6)用于阻擋儲氣庫中存在的油氣進入隔層中,以防止存在的油氣污染相機(4)鏡頭而對相片拍攝產生誤差。
9.根據權利要求5所述的基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,其特征在于,所述隔板(5)用于阻攔空氣的流動,使得空氣只在疏油層中進出,即只在所述檢測裝置(2)按照特定移動方式的時候,從一側流入流出,以達到對泄漏點位置檢測的精度提高。
10.基于數字圖像的高壓儲氣庫泄漏點帶壓檢測方法,其特征在于,應用于實現權利要求1-9任基于數字圖像的高壓儲氣庫泄漏點帶壓檢測裝置,該方法包括:
