本發明涉及避雷器，尤其是涉及一種避雷器帶電檢測裝置。

背景技術：

1、金屬氧化物避雷器（如氧化鋅避雷器）是現代電力系統中過電壓保護的重要器件，由于金屬氧化物避雷器長期承受系統電壓、過電壓、污穢和內部受潮等因素影響，使其絕緣性能下降，非線性特性失效，造成避雷器老化，甚至爆炸，嚴重威脅電網的安全運行，因此，對避雷器的絕緣性能進行試驗，可以及早發現和排除故障，防止事故的發生。

2、現有技術通常使用阻性電流測試儀來測試避雷器的阻性電流，以通過阻性電流反映避雷器的絕緣性能，然而采用該方式進行避雷器測試時，需要現場鋪設較長的引線，使得引線容易纏繞，導致測量過程中容易受到如電場干擾、磁場干擾、相間干擾等干擾影響，造成阻性電流的測量誤差較大，且由于引線過多，導致人身安全風險較高。

技術實現思路

1、本發明提供一種避雷器帶電檢測裝置，無需現場遠距離布線便能夠?qū)崿F(xiàn)三相避雷器阻性電流值的自動化檢測，有效地減少測量過程中受到如電場干擾、磁場干擾、相間干擾等干擾影響，從而能夠提高阻性電流值的檢測精度，有助于及時、準確地明確避雷器的絕緣性能。

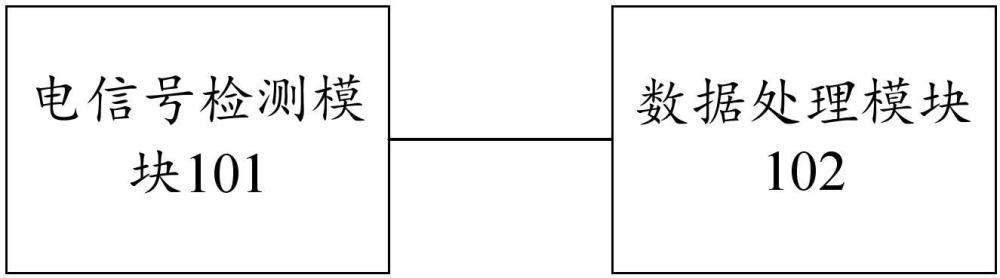

2、為了解決上述技術問題，本發明實施例提供一種避雷器帶電檢測裝置，包括電信號檢測模塊和數據處理模塊；

3、所述電信號檢測模塊用于檢測待測避雷器的電壓信號和三相電流信號；

4、所述數據處理模塊用于對在同一時刻所檢測到的電壓信號和三相電流信號進行各次諧波分析，獲得基波阻性電流分量和若干個高次諧波阻性電流分量；根據所述基波阻性電流分量和若干個所述高次諧波阻性電流分量，確定所述待測避雷器的阻性電流值。

5、作為優選方案，所述數據處理模塊用于對在同一時刻所檢測到的電壓信號和三相電流信號進行各次諧波分析，獲得基波阻性電流分量和若干個高次諧波阻性電流分量，具體包括：

6、對在同一時刻所檢測到的電壓信號和三相電流信號進行各次諧波分析，獲得所述電壓信號的電壓基波相角以及若干個高次諧波所對應的電壓諧波相角、所述三相電流信號的電流基波幅值、電流基波相角以及若干個高次諧波所對應的電流諧波幅值和電流諧波相角；

7、根據所述電流基波幅值、所述電壓基波相角和所述電流基波相角，獲得所述基波阻性電流分量；

8、根據諧波次數相同的電流諧波幅值、電壓諧波相角和電流諧波相角，獲得若干個所述高次諧波阻性電流分量。

9、作為優選方案，所述高次諧波具體為奇次諧波，且所述奇次諧波包括3次諧波、5次諧波、7次諧波和9次諧波。

10、作為優選方案，所述裝置還包括授時模塊和數據采集模塊；

11、所述授時模塊用于基于衛星授時向所述數據采集模塊發送同步時間信號；

12、所述數據采集模塊用于基于所述同步時間信號同步觸發所述電信號檢測模塊，并從所述電信號檢測模塊采集當前時刻所檢測到的電壓信號和三相電流信號；對采集到的電壓信號和三相電流信號進行信號處理，獲得所述在同一時刻所檢測到的電壓信號和三相電流信號。

13、作為優選方案，所述授時模塊包括處理器和晶體振蕩器；

14、所述授時模塊用于基于衛星授時向所述數據采集模塊發送同步時間信號，具體包括：

15、通過所述處理器從由衛星授時的時間信號中提取秒脈沖信號并發送至所述晶體振蕩器；

16、通過所述晶體振蕩器基于所述秒脈沖信號生成頻率為10mhz的同步時間信號并發送至所述數據采集模塊。

17、作為優選方案，所述授時模塊還用于：

18、通過所述處理器從所述時間信號中提取所述秒脈沖信號所對應的時間信息，并基于所述時間信息，對當前時刻所檢測到的電壓信號和三相電流信號添加時間標簽。

19、作為優選方案，所述數據采集模塊包括采集單元、信號調理單元和模數轉換單元；

20、所述數據采集模塊用于基于所述同步時間信號同步觸發所述電信號檢測模塊，并從所述電信號檢測模塊采集當前時刻所檢測到的電壓信號和三相電流信號；對采集到的電壓信號和三相電流信號進行信號處理，獲得所述在同一時刻所檢測到的電壓信號和三相電流信號，具體包括：

21、通過所述采集單元基于所述同步時間信號同步觸發所述電信號檢測模塊，并從所述電信號檢測模塊采集當前時刻所檢測到的電壓信號和三相電流信號；

22、通過所述信號調理單元對采集到的電壓信號和三相電流信號進行信號調理；

23、通過所述模數轉換單元對信號調理后的電壓信號和三相電流信號進行模數轉換，獲得所述在同一時刻所檢測到的電壓信號和三相電流信號。

24、作為優選方案，所述裝置還包括無線通信模塊；所述數據采集模塊通過所述無線通信模塊與所述電信號檢測模塊進行通信連接。

25、作為優選方案，所述電信號檢測模塊包括電壓檢測單元和若干個電流檢測單元；

26、所述電壓檢測單元設于所述待測避雷器的電壓互感器二次側，所述電壓檢測單元用于檢測所述待測避雷器的電壓信號；

27、若干個所述電流檢測單元分別設于所述待測避雷器的三相避雷器單元，所述若干個電流檢測單元用于檢測所述待測避雷器的電壓信號和三相電流信號。

28、作為優選方案，所述裝置還包括絕緣性能判別模塊；

29、所述絕緣性能判別模塊用于基于所述阻性電流值與所述三相電流信號所對應的全電流值之間的比值和預設的比值閾值，獲得所述待測避雷器的絕緣性能判別結果。

30、相比于現有技術，本發明實施例的有益效果在于，無需現場遠距離布線便能夠?qū)崿F(xiàn)三相避雷器阻性電流值的自動化檢測，有效地減少測量過程中受到如電場干擾、磁場干擾、相間干擾等干擾影響，從而能夠提高阻性電流值的檢測精度，有助于及時、準確地明確避雷器的絕緣性能，并能夠大大降低人身安全風險。

技術特征：

1.一種避雷器帶電檢測裝置，其特征在于，包括電信號檢測模塊和數據處理模塊；

2.如權利要求1所述的避雷器帶電檢測裝置，其特征在于，所述數據處理模塊用于對在同一時刻所檢測到的電壓信號和三相電流信號進行各次諧波分析，獲得基波阻性電流分量和若干個高次諧波阻性電流分量，具體包括：

3.如權利要求2所述的避雷器帶電檢測裝置，其特征在于，所述高次諧波具體為奇次諧波，且所述奇次諧波包括3次諧波、5次諧波、7次諧波和9次諧波。

4.如權利要求1所述的避雷器帶電檢測裝置，其特征在于，所述裝置還包括授時模塊和數據采集模塊；

5.如權利要求4所述的避雷器帶電檢測裝置，其特征在于，所述授時模塊包括處理器和晶體振蕩器；

6.如權利要求5所述的避雷器帶電檢測裝置，其特征在于，所述授時模塊還用于：

7.如權利要求4所述的避雷器帶電檢測裝置，其特征在于，所述數據采集模塊包括采集單元、信號調理單元和模數轉換單元；

8.如權利要求4所述的避雷器帶電檢測裝置，其特征在于，所述裝置還包括無線通信模塊；所述數據采集模塊通過所述無線通信模塊與所述電信號檢測模塊進行通信連接。

9.如權利要求1所述的避雷器帶電檢測裝置，其特征在于，所述電信號檢測模塊包括電壓檢測單元和若干個電流檢測單元；

10.如權利要求1所述的避雷器帶電檢測裝置，其特征在于，所述裝置還包括絕緣性能判別模塊；

技術總結
本發明公開一種避雷器帶電檢測裝置，包括電信號檢測模塊和數據處理模塊；所述電信號檢測模塊用于檢測待測避雷器的電壓信號和三相電流信號；所述數據處理模塊用于對在同一時刻所檢測到的電壓信號和三相電流信號進行各次諧波分析，獲得基波阻性電流分量和若干個高次諧波阻性電流分量；根據所述基波阻性電流分量和若干個所述高次諧波阻性電流分量，確定所述待測避雷器的阻性電流值。采用本發明提供的避雷器帶電檢測裝置，無需現場遠距離布線便能夠?qū)崿F(xiàn)三相避雷器阻性電流值的自動化檢測，有效地減少測量過程中受到如電場干擾、磁場干擾、相間干擾等干擾影響，從而能夠提高阻性電流值的檢測精度，有助于及時、準確地明確避雷器的絕緣性能。
