本發明涉及內插管支架，具體的是一種應用于自動進樣器的內插管支架的外殼結構。

背景技術：

1、進樣瓶內插管一直是色譜進樣領域不可或缺的耗材之一，在色譜分析中，特別是在樣品量及其昂貴或稀有的情況下，內插管可以有效減少樣品損耗，極大限度的利用每一滴樣品，準確的注入色譜儀器中，內插管在使用過程中，樣品并未接觸進樣瓶內壁，故進樣瓶可以反復使用，本發明提出來一種可安裝內插管的外殼支架的設計方案，外殼支架可使用pp、ps、pc材料，與玻璃進樣瓶相比，塑料材質的支架價格更為低廉，且可反復使用。

2、根據中國專利公開號cn219574134u，涉及進樣器技術領域，且公開了一種具有角度調節功能的可視化自動進樣器，包括檢測儀器；設置在所述檢測儀器頂部的折疊收納機構；設置在所述折疊收納機構頂部的輸送調節機構；以及設置在所述輸送調節機構頂部的自動進樣器，所述檢測儀器包括：設備本體，所述設備本體的正面安裝有顯示器。該一種具有角度調節功能的可視化自動進樣器，通過設置折疊收納機構中連接套與連接插管相互連接，可以使得固定板內的輸送通道與連接管的內部連通設置使進樣器內的取樣的對象輸送至設備本體中進行檢測，在整體設備閑置時可以解除連接插管與連接套的連接，使連接板可以通過銷軸a轉動至橫向方便折疊收納。

3、目前，現有的應用于自動進樣器的內插管支架的外殼結構以及上述案件，在使用時，不方便進行高穩定支撐工作，從而保證檢測樣瓶的穩定防護性能，因此針對上述問題進行改進。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種應用于自動進樣器的內插管支架的外殼結構。

2、本發明解決其技術問題所采用的技術方案是：一種應用于自動進樣器的內插管支架的外殼結構，包括承托結構以及管體結構，承托結構進行管體結構的承載支撐；

3、承托結構，內部設有承托槽，用于支架結構的固定，承托結構與支架結構通過膠體固定，且支架結構包括支撐斜架和支撐套環，支撐套環上與支撐斜架一體成型固定，且支撐斜架呈環形分布設置，支撐斜架的頂部長度為底部長度的一半，承托結構通過限位裝置進行管體結構的卡接支撐，通過第一對接旋擰座、第一玻璃外殼的結構設置，方便進行第一內插管的限位安裝，且第一對接旋擰座上設有螺紋槽，方便后續通過旋蓋進行頂部的旋擰固定，從而將第一內插管封閉連接，第一玻璃外殼內設有支架結構，支架結構能夠進行第一內插管的支撐保護工作，進行第一內插管的承載連接，且支架結構內通過支撐斜架、支撐套環組合設置，支撐套環為圓環結構設置，支撐套環上設有支撐斜架，支撐斜架呈刀片狀結構設置，且支撐斜架關于支撐套環環形分布設置，能夠進行第一內插管的高效支撐工作，方便進行后續的色譜分析工作，且支架結構可使用pp、ps、pc材料，第一內插管為玻璃材料設置，方便進行第一內插管的保護支撐工作，同時方便進行連續的使用目的；

4、管體結構，采用玻璃結構設置，進行檢測液的承載保護，且底部采用錐形結構設置。

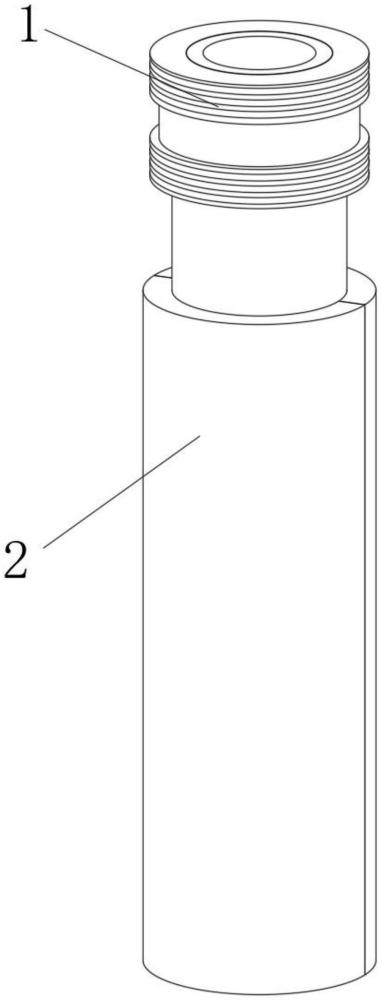

5、具體的，所述承托結構為第一玻璃外殼，管體結構為第一內插管，第一玻璃外殼的上端固定連接有第一對接旋擰座，且第一對接旋擰座、第一玻璃外殼一體成型，第一玻璃外殼通過膠體固定連接有支架結構，且支架結構用于第一內插管的承托連接，第一內插管通過第一對接旋擰座放入第一對接旋擰座、第一玻璃外殼、支架結構的內部，第一內插管、支架結構卡接限位設置。

6、具體的，所述承托結構為第二對接旋擰座、適配槽、第二玻璃外殼和限位夾緊部件，管體結構為第二內插管，配套支撐結構通過第二對接旋擰座、適配槽、第二玻璃外殼、限位夾緊部件組合設置，且配套支撐結構的上端旋擰連接有適配防護塞。

7、具體的，所述第二玻璃外殼的上端固定連接有第二對接旋擰座，第二對接旋擰座的側端開設有適配槽，且適配槽上設有限位夾緊部件，限位夾緊部件關于第二對接旋擰座、第二玻璃外殼的軸心位置對稱分布，且限位夾緊部件與第二內插管能夠適配卡接，進行第二內插管的限位保護，且第二玻璃外殼內部也固定連接有支撐斜架和支撐套環，通過適配防護塞的設置，能夠與配套支撐結構上端旋擰固定，從而進行第二內插管的保護限位，第二玻璃外殼上設有限位夾緊部件，限位夾緊部件的上端與第二對接旋擰座上的適配槽連接，能夠進行壓縮調節，從而能夠進行第二內插管的限位處理。

8、具體的，所述限位夾緊部件包括按壓處理架、第二連接軸桿和第三復位彈簧，第二連接軸桿上彈性套接設有第三復位彈簧，第二連接軸桿的上端固定連接有按壓處理架，按壓處理架的頂部固定連接有第一支撐前架，且第一支撐前架上固定連接有第一連接軸桿。

9、具體的，第一連接軸桿的下端與調節板塊鉸接設置，調節板塊的下端通過第二連接軸桿與第二支撐前架鉸接設置，調節板塊的側端彈性連接有第二復位彈簧，通過限位夾緊部件的結構設置，方便進行第二內插管的限位保護，按壓處理架下端通過第二連接軸桿與第二玻璃外殼鉸接設置，第二連接軸桿上彈性設置第三復位彈簧，方便進行按壓處理架的復位，按壓處理架通過第二內插管、第一支撐前架與調節板塊鉸接設置，能夠進行擠壓工作，調節板塊通過第二支撐前架、第二連接軸桿與適配支撐塊鉸接設置，此時能夠進行按壓工作，使得適配支撐塊通過第一轉動軸轉動調節，從而通過適配支撐塊底部進行第二內插管的限位連接，復位彈簧方便第一轉動軸、適配支撐塊的復位，第二復位彈簧將彈力作用在適配支撐塊上，且當適配防護塞、配套支撐結構放入色譜設備內，能夠進行限位夾緊部件的擠壓，使得限位夾緊部件進行第二內插管的加固限位工作。

10、具體的，第二復位彈簧的側端與適配支撐塊彈性連接，適配支撐塊與第二支撐前架固定，所述適配支撐塊的上端固定連接有第一轉動軸，且第一轉動軸上彈性套接設有復位彈簧，所述適配支撐塊、調節板塊、按壓處理架采用z型結構設置。

11、具體的，所述第二內插管包括翻轉保護蓋、配合彈簧、支撐套管和配合凸塊，所述支撐套管的下端位置設有配合凸塊，所述支撐套管的上端設有配合彈簧，所述支撐套管通過配合彈簧進行翻轉保護蓋的彈性連接，且翻轉保護蓋與支撐套管封堵限位，通過第二內插管的結構設置，方便進行檢測物的存儲工作，支撐套管為玻璃材料設置，方便連續使用，支撐套管下端設有配合凸塊，方便與限位夾緊部件配合限位，支撐套管上方通過配合彈簧與翻轉保護蓋連接，翻轉保護蓋能夠與支撐套管按壓限位，從而進行密封處理工作。

12、具體的，所述第二連接軸桿與第二玻璃外殼轉動連接，所述適配支撐塊、調節板塊、按壓處理架能夠翻折調節設置。

13、具體的，所述適配支撐塊的上端通過第一轉動軸與支撐套環轉動連接，所述按壓處理架按壓時，通過調節板塊擠壓適配支撐塊運動，使得適配支撐塊通過第一轉動軸翻轉調節，第一轉動軸底部與配合凸塊限位卡接。

14、本發明的有益效果：

15、一，本發明通過第一對接旋擰座、第一玻璃外殼的結構設置，方便進行第一內插管的限位安裝，且第一對接旋擰座上設有螺紋槽，方便后續通過旋蓋進行頂部的旋擰固定，從而將第一內插管封閉連接，第一玻璃外殼內設有支架結構，支架結構能夠進行第一內插管的支撐保護工作，進行第一內插管的承載連接，且支架結構內通過支撐斜架、支撐套環組合設置，支撐套環為圓環結構設置，支撐套環上設有支撐斜架，支撐斜架呈刀片狀結構設置，且支撐斜架關于支撐套環環形分布設置，能夠進行第一內插管的高效支撐工作，方便進行后續的色譜分析工作，且支架結構可使用pp、ps、pc材料，第一內插管為玻璃材料設置，方便進行第一內插管的保護支撐工作，同時方便進行連續的使用目的。

16、二，本發明通過適配防護塞的設置，能夠與配套支撐結構上端旋擰固定，從而進行第二內插管的保護限位，第二玻璃外殼上設有限位夾緊部件，限位夾緊部件的上端與第二對接旋擰座上的適配槽連接，能夠進行壓縮調節，從而能夠進行第二內插管的限位處理。

17、三，本發明通過限位夾緊部件的結構設置，方便進行第二內插管的限位保護，按壓處理架下端通過第二連接軸桿與第二玻璃外殼鉸接設置，第二連接軸桿上彈性設置第三復位彈簧，方便進行按壓處理架的復位，按壓處理架通過第二內插管、第一支撐前架與調節板塊鉸接設置，能夠進行擠壓工作，調節板塊通過第二支撐前架、第二連接軸桿與適配支撐塊鉸接設置，此時能夠進行按壓工作，使得適配支撐塊通過第一轉動軸轉動調節，從而通過適配支撐塊底部進行第二內插管的限位連接，復位彈簧方便第一轉動軸、適配支撐塊的復位，第二復位彈簧將彈力作用在適配支撐塊上，且當適配防護塞、配套支撐結構放入色譜設備內，能夠進行限位夾緊部件的擠壓，使得限位夾緊部件進行第二內插管的加固限位工作。

18、四、本發明通過第二內插管的結構設置，方便進行檢測物的存儲工作，支撐套管為玻璃材料設置，方便連續使用，支撐套管下端設有配合凸塊，方便與限位夾緊部件配合限位，支撐套管上方通過配合彈簧與翻轉保護蓋連接，翻轉保護蓋能夠與支撐套管按壓限位，從而進行密封處理工作。
