本技術涉及新能源車，具體涉及一種零線束高壓配電單元。

背景技術：

1、bdu(battery?disconnect?unit)電池包斷路單元，專為電池包內部設計，是配電盒的一種，根據bdu在電池包的位置，可以分為電池箱內安裝式和箱外安裝式。傳統bdu電路的內部控制回路、預充回路、加熱回路、高壓采集回路等均采用導線連接，雖然導線具有成本低廉、無技術門檻的優勢，但該方式需要增加接線端子、線夾固定線束等結構，而且線束本身會混亂且占據較大空間，這會造成工藝復雜、故障率高、生產組裝程序繁瑣等問題，而且導線與端子還有易于松動、脫落的風險，從而導致售后服務成本較高。

技術實現思路

1、本實用新型實施例提供一種零線束高壓配電單元，以解決現有技術中由于線束連接而導致故障率高、集成化程度低的問題。

2、為了實現上述目的，本實用新型實施例提供如下技術方案：

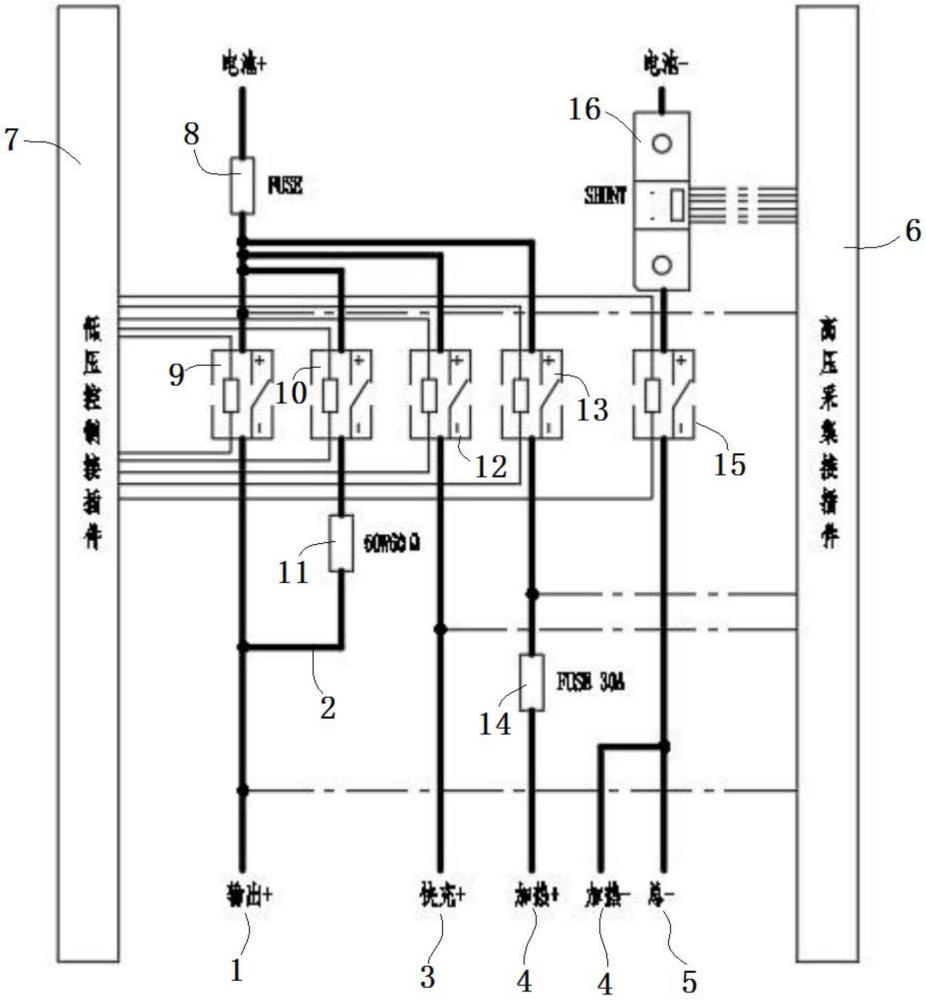

3、一種零線束高壓配電單元，包括主正電路、預充電路、快充電路、加熱電路、主負電路、高壓采集插接件及低壓控制插接件，所述主正電路、預充電路、快充電路及加熱電路之間均并聯連接后連入電池正極，所述主負電路連入電池負極；所述低壓控制插接件分別連接主正電路、預充電路、快充電路、加熱電路內電氣件的低壓控制端；所述高壓采集插接件分別采集主正電路、預充電路、快充電路、加熱電路內電氣件的電參數。

4、進一步的，所述主正電路、預充電路、快充電路及加熱電路并聯后連接熔斷器，所述熔斷器連接電池正極。

5、進一步的，所述預充電路上設有互為串聯連接的預充繼電器與預充電阻。

6、進一步的，所述加熱電路上設有互為串聯連接的加熱繼電器與加熱熔斷器。

7、進一步的，所述主負電路上設有互為串聯連接的主負繼電器與電流傳感器。

8、進一步的，所述主正電路、預充電路、快充電路、加熱電路、主負電路均集成在pcb板上，所述pcb板固定在殼體內；針對各個電路中電氣件，若電氣件的電觸點與pcb板上相對應的電觸點之間無相對距離，則殼體上設有供該電氣件插入的容納凹槽；若電氣件的電觸點與pcb板上相對應的電觸點之間存在相對距離，則所述殼體上設有用于安裝該電氣件的安裝位，所述殼體內設有連接安裝位與pcb上對應電觸點的銅排。

9、進一步的，所述殼體內設有若干隔離箱體，所述隔離箱體上設有第一銅排，所述第一銅排的一端固定連接隔離箱體頂部的電觸點，所述第一銅排的另一端固定連接pcb板上的電觸點。

10、進一步的，所述隔離箱體上設有與第一銅排連接第二銅排，所述第二銅排用于連接第一銅排與集成在pcb板上電器件的電觸點。

11、進一步的，所述殼體上設有容納主正電路、預充電路、快充電路、加熱電路、主負電路上各個電氣件的凹槽。

12、本實用新型實施例具有如下優點：

13、本實用新型一種零線束高壓配電單元取消了傳統電氣架構中所使用的線束結構，將主電路、預充電路、加熱電路、快充電路之間并聯，以簡化電路結構；而且將主電路、預充電路、加熱電路、快充電路、高壓采集電路、低壓控制電路中的絕大部分元器件均集成在pcb板上，在通過殼體固定無法集成的電氣件，根據各個電氣件之間的外形結構以及高低空間位置關系，實現非集成的電氣件盡可能的貼近pcb板上的電觸點，從而實現產品的高度集成化，集成后自動化的程度增大，生產效率高，從而降低了產品的成本，達到了降本增效的效果。

技術特征：

1.一種零線束高壓配電單元，其特征在于：包括主正電路、預充電路、快充電路、加熱電路、主負電路、高壓采集插接件及低壓控制插接件，所述主正電路、預充電路、快充電路及加熱電路之間均并聯連接后連入電池正極，所述主負電路連入電池負極；

2.根據權利要求1所述的一種零線束高壓配電單元，其特征在于：所述主正電路、預充電路、快充電路及加熱電路并聯后連接熔斷器，所述熔斷器連接電池正極。

3.根據權利要求1所述的一種零線束高壓配電單元，其特征在于：所述預充電路上設有互為串聯連接的預充繼電器與預充電阻。

4.根據權利要求1所述的一種零線束高壓配電單元，其特征在于：所述加熱電路上設有互為串聯連接的加熱繼電器與加熱熔斷器。

5.根據權利要求1所述的一種零線束高壓配電單元，其特征在于：所述主負電路上設有互為串聯連接的主負繼電器與電流傳感器。

6.根據權利要求1-5中任意一項所述的一種零線束高壓配電單元，其特征在于：所述主正電路、預充電路、快充電路、加熱電路、主負電路均集成在pcb板上，所述pcb板固定在殼體內；

7.根據權利要求6所述的一種零線束高壓配電單元，其特征在于：所述殼體內設有若干隔離箱體，所述隔離箱體上設有第一銅排，所述第一銅排的一端固定連接隔離箱體頂部的電觸點，所述第一銅排的另一端固定連接pcb板上的電觸點。

8.根據權利要求7所述的一種零線束高壓配電單元，其特征在于：所述隔離箱體上設有與第一銅排連接第二銅排，所述第二銅排用于連接第一銅排與集成在pcb板上電器件的電觸點。

9.根據權利要求6所述的一種零線束高壓配電單元，其特征在于：所述殼體上設有容納主正電路、預充電路、快充電路、加熱電路、主負電路上各個電氣件的凹槽。

技術總結
本技術涉及一種零線束高壓配電單元，包括主正電路、預充電路、快充電路、加熱電路、主負電路、高壓采集插接件及低壓控制插接件，主正電路、預充電路、快充電路及加熱電路之間均并聯連接后連入電池正極，主負電路連入電池負極；低壓控制插接件分別連接主正電路、預充電路、快充電路、加熱電路內電氣件的低壓控制端；高壓采集插接件分別采集主正電路、預充電路、快充電路、加熱電路內電氣件的電參數。本技術取消了傳統電氣架構中所使用的線束結構，而且將主電路、預充電路、加熱電路、快充電路、高壓采集電路、低壓控制電路中的絕大部分元器件均集成在PCB板上，實現產品的高度集成化，降低了產品的成本，達到了降本增效的效果。

技術研發人員：杜怡明,朱昭旺,劉超
受保護的技術使用者：江蘇由甲申田新能源科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
