本發明屬于線損診斷，具體涉及一種低壓臺區線損診斷方法、系統、設備及存儲介質。

背景技術：

1、臺區線損是電網企業的一項重要經營技術指標，由技術線損和管理線損兩部分組成。由于技術線損的存在，臺區線損一般在一定范圍內，若超出正常范圍，則屬于線損異常，需要進行人工排查和治理。

2、cn119125667a提供了一種低壓臺區線損的計算方法、裝置、電子設備及介質，該方法應用于目標低壓臺區的三相物聯表，包括：讀取三相物聯表的電量和各單相表的電量，以及獲取目標低壓臺區的電氣特征量；基于三相物聯表的電量和各單相表的電量計算第一線損結果；將電氣特征量輸入到預先訓練好的線損計算模型中，得到第二線損結果；其中，線損計算模型是基于改進的蝙蝠算法的隨機森林模型訓練得到的；將第一線損結果和第二線損結果進行加權計算，得到目標低壓臺區的線損結果。但是該發明受數據采集完整率和時鐘同步率的影響，低壓臺區線損計算準確度不高；同時，未考慮到低壓臺區供電網絡錯綜復雜、電纜地埋線場景較多，涉及低壓線路、居民表箱、電能表以及互感器等多樣設備，一線人員在面對高損、負損、兩率偏差不合理以及疑似無表用電等疑難臺區時，排查難度較大的問題；且隨著新能源汽車、5g基站、分布式光伏等新型負荷滲透率不斷提升，臺區供用電復雜度增加，更加劇了低壓臺區線損排查和治理工作的難度。

技術實現思路

1、為解決現有技術中線損測量和計算困難、準確率低的問題，本發明提供一種低壓臺區線損診斷裝置、方法及系統，通過多個節點測量單元同步實時測量臺區節點關鍵電參量，綜合計算并預測線損異常點，提高臺區線損治理效率。

2、本發明采用如下的技術方案。

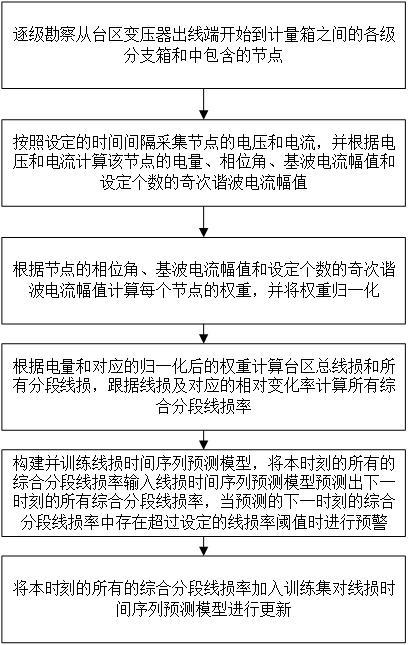

3、本發明的第一方面提出了一種低壓臺區線損診斷方法，其特征在于，包括以下內容：

4、逐級勘察從臺區變壓器出線端開始到計量箱之間的各級分支箱和計量箱中包含的節點；

5、按照設定的時間間隔采集節點的電壓和電流，并根據電壓和電流計算該節點的電量、相位角、基波電流幅值和設定個數的奇次諧波電流幅值；

6、根據節點的相位角、基波電流幅值和設定個數的奇次諧波電流幅值計算每個節點的權重，并將權重歸一化；

7、根據電量和對應的歸一化后的權重計算臺區總線損和所有分段線損，跟據臺區總線損和所有分段線損及所有線損對應的相對變化率計算所有綜合分段線損率；

8、構建并訓練線損時間序列預測模型，將本時刻的所有的綜合分段線損率輸入線損時間序列預測模型預測出下一時刻的所有綜合分段線損率，當預測的下一時刻的綜合分段線損率中存在超過設定的線損率閾值時進行預警；將本時刻的所有的綜合分段線損率加入訓練集對線損時間序列預測模型進行更新。

9、優選地，所述從臺區變壓器出線端開始到計量箱之間的各級分支箱和計量箱中包含的節點，具體為：

10、各級分支箱均包含若干個分支箱，每個分支箱出線端子前的a相、b相、c相電纜上各作為1個節點；

11、每個計量箱中的a相、b相、c相電纜上各作為1個節點。

12、優選地，所述根據節點的相位角、基波電流幅值和設定個數的奇次諧波電流幅值計算每個節點的權重，并將權重歸一化，具體為：

13、權重計算公式為：

14、

15、其中，，為分支箱級數；為第 x個 k級分支箱的第 j個節點的權重，當k等于 m+1時， k級分支箱為計量箱；， j為1、2、3分別對應a相、b相、c相的節點；為節點的基波電流幅值；為節點的2i+1次諧波電流幅值；n為設定的奇次諧波電流個數；為節點的相位角；、均為設定的靈敏度參數；為設定的2i+1次諧波電流的重要度比例；

16、將每個節點的權重除以所有節點的權重之和為歸一化后的權重。

17、優選地，所述根據電量乘以對應的歸一化后的權重計算臺區總線損和分段線損，具體為：

18、本時刻第 x個 k級分支箱的分段線損具體為：

19、

20、其中，為第 x個 k級分支箱的第 j個節點的電量；為歸一化后的第 x個 k級分支箱的第 j個節點的權重；為與第 x個 k級分支箱相連的第個 k+1級分支箱的第 j個節點的電量，為歸一化后的與第 x個 k級分支箱相連的第個 k+1級分支箱的第 j個節點的權重；為與第 x個 k級分支箱相連的 k+1級分支箱個數；

21、總線損為所有分段線損之和。

22、優選地，所述根據電量和對應的歸一化后的權重計算臺區總線損和分段線損，跟據臺區總線損和所有分段線損及所有線損對應的相對變化率計算綜合分段線損率，具體為：

23、本時刻第 x個 k級分支箱的綜合分段線損率計算公式為：

24、

25、其中，為本時刻的總線損；為本時刻第 x個 k級分支箱的分段線損的相對變化率，等于本時刻與上一時刻第 x個 k級分支箱的分段線損之差除以本時刻第 x個 k級分支箱的分段線損；為本時刻總線損的相對變化率，等于本時刻與上一時刻總線損之差除以本時刻總線損。

26、優選地，所述線損時間序列預測模型采用回聲狀態網絡，所述回聲狀態網絡包括輸入層、動態儲層和輸出層，動態儲層由神經元通過隨機稀疏連接組成；

27、回聲狀態網絡的動態儲層狀態更新函數為：

28、

29、其中，為時間步t的動態儲層狀態向量；為時間步t的輸入層輸出的向量；為時間步t-1的動態儲層狀態向量；為輸入層到動態儲層的權重矩陣；為動態儲層內部的權重矩陣；是動態儲層內部的偏置項；為非線性激活函數。

30、優選地，將本時刻的所有的綜合分段線損率加入訓練集對線損時間序列預測模型進行更新，不對回聲狀態網絡的所有權重矩陣進行更新訓練，只對該網絡的輸出層的權重矩陣進行更新。

31、本發明的第二方面提出了一種使用本發明第一方面所述方法的低壓臺區線損診斷系統，包括若干節點測量單元、權重計算單元、綜合分段線損率計算單元和預測單元，其特征在于：

32、所述節點測量單元：安裝在臺區變壓器出線端開始到計量箱之間的各級分支箱和計量箱中包含的各節點上；用于按照設定的時間間隔采集節點的電壓和電流，并根據電壓和電流計算該節點的電量、相位角、基波電流幅值和設定個數的奇次諧波電流幅值；

33、權重計算單元：用于根據節點的相位角、基波電流幅值和設定個數的奇次諧波電流幅值計算每個節點的權重，并將權重歸一化；

34、綜合分段線損率計算單元：用于根據電量和對應的歸一化后的權重計算臺區總線損和所有分段線損，跟據臺區總線損和所有分段線損及所有線損對應的相對變化率計算所有綜合分段線損率；

35、預測單元：用于構建并訓練線損時間序列預測模型，將本時刻的所有的綜合分段線損率輸入線損時間序列預測模型預測出下一時刻的所有綜合分段線損率，當預測的下一時刻的綜合分段線損率中存在超過設定的線損率閾值時進行預警；將本時刻的所有的綜合分段線損率加入訓練集對線損時間序列預測模型進行更新。

36、優選地，所述節點測量單元由電壓測量模塊、電流測量模塊、數據存儲模塊、數據通信模塊、同步時鐘模塊、電源模塊和微處理器組成；

37、電壓測量模塊和電流測量模塊在微處理器的控制下對節點處的電壓和電流進行同步測量；同步時鐘模塊為微處理器提供時鐘信息；微處理器根據測量的電壓和電流計算電量、相位角、基波電流幅值和設定個數的奇次諧波電流幅值；數據存儲模塊用于存儲測量的電壓和電流值，以及計算出來的電量、相位角、基波電流幅值和設定個數的奇次諧波電流幅值；數據通信模塊用于節點測量單元與權重計算單元和綜合分段線損率計算單元通信。

38、優選地，所述電壓測量模塊采用直接接入方式，通過導線將電壓測量模塊與被測節點直接連接，導線與電壓測量模塊的連接采用香蕉頭或bnc接口，導線與被節點的連接采用鱷魚夾或釹鐵硼磁鐵；

39、所述電流測量模塊采用開口式電流鉗接入方式，將開口式電流鉗鉗在相線上，開口式電流鉗的引出線與電流測量模塊采用bnc接口連接。

40、本發明的第三方面提出了一種設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行使用本發明的第一方面所述的低壓臺區線損診斷方法的步驟。

41、本發明的第四方面提出了一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時使用本發明的第一方面所述的低壓臺區線損診斷方法的步驟。

42、本發明的有益效果在于，與現有技術相比，本發明通過采集各節點的電壓和電流計算各種電參量；根據電參量計算各節點的權重，全面地根據低壓臺區各節點的運行狀態調節計算出的電量，從而適應復雜情況下的線損檢測。根據電量和權重計算總線損、分段線損，只需安裝好節點測控單元，無需對其進行其他調試，降低設備安裝調試時間，通過總線損和分段線損及其變化率計算綜合分段線損率，使檢測異常的測量結果更準確，利用時間序列預測模型對下一時刻的綜合分段線損率進行預測，可以提前進行預警，大幅提高了現場作業效率，節省人工成本，預測后將本時刻的綜合分段線損率加入訓練集對模型進行更新，完成在線學習，提高模型的準確率。
