本發明涉及試驗裝置，具體為一種便于安裝的建筑幕墻綜合物理性能試驗裝置。

背景技術：

1、建筑幕墻作為建筑物的外圍護結構，承受著風荷載、地震作用、溫度變化等多種外界因素的影響，例如，在強風天氣下，幕墻需要有足夠的抗風壓能力，以防止玻璃破碎、鋁板變形等情況，從而避免對建筑物內人員和財產造成危害，統計，在一些沿海地區，每年因臺風導致建筑幕墻損壞的情況時有發生。

2、公開號為cn220170745u的專利涉及一種幕墻檢測技術領域，尤其涉及幕墻四性試驗用試驗裝置，提升安裝建筑幕墻試樣的便利性，幕墻四性試驗用試驗裝置，包括幕墻四性檢測儀本體，幕墻四性檢測儀本體的一側設置有安裝架，安裝架的底部通過連接座與幕墻四性檢測儀本體，連接座與幕墻四性檢測儀本體固定連接，安裝架與連接座轉動連接，幕墻四性檢測儀本體的外側設置有兩個呈左右對稱分布的線輪，線輪的外側纏繞有線纜，線纜的一端與線輪固定連接且另一端通過連接套與安裝架連接，兩個線輪通過支撐桿與幕墻四性檢測儀本體連接，該裝置通過線纜的收放帶動安裝架旋轉即可實現建筑幕墻試樣的安裝，安裝建筑幕墻試樣的操作過程便捷高效且安全性高，但該裝置在使用過程中，容易發生在檢測時幕墻會因為固定不穩，導致在檢測時幕墻發生倒塌的情況，進而造成幕墻的損壞影響后續對幕墻的檢測，故而提出一種便于安裝的建筑幕墻綜合物理性能試驗裝置來解決上述所提出的問題。

技術實現思路

1、本發明所要解決的技術問題在于針對上述現有技術中的不足，提供了一種便于安裝的建筑幕墻綜合物理性能試驗裝置。

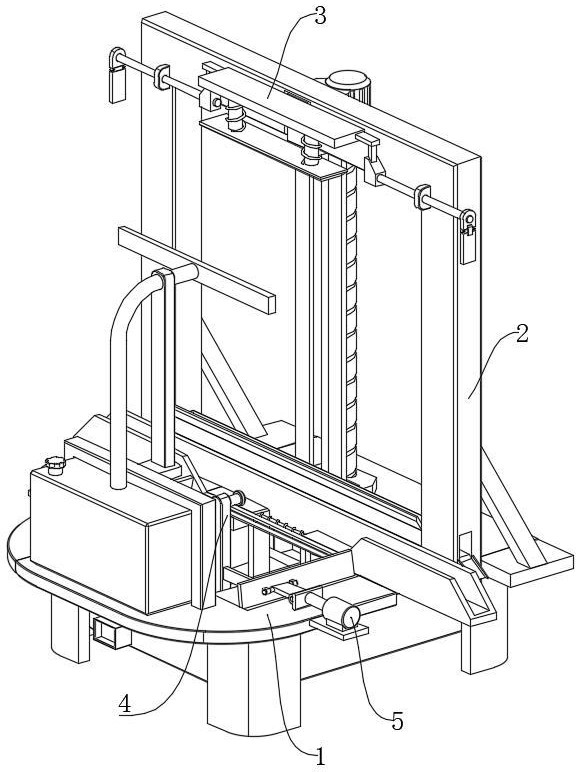

2、為解決上述技術問題，本發明采用的技術方案是：一種便于安裝的建筑幕墻綜合物理性能試驗裝置，包括桌臺，所述桌臺的頂部固定連接有框架；所述框架的左側設置有夾持裝置，所述桌臺的內壁設置有敲擊裝置，所述桌臺的頂部設置有收集裝置；所述夾持裝置包括有電機、絲桿、l形板一、推板一、彈簧一、夾板、固定塊一、直桿一、轉動板一、斜塊、擋塊、l形斜板、水箱、水管、u形板、支撐板、灑水板、收水槽、滑動槽、固定塊二，所述電機固定連接在框架的右側，所述絲桿固定連接在電機的輸出端，所述l形板一活動連接在絲桿的圓周面，所述推板一固定連接在l形板一的左側，所述彈簧一固定連接在推板一的底部，所述夾板固定連接在彈簧一的底部，所述固定塊一固定連接在框架的左側，所述直桿一滑動連接在固定塊一的內壁，所述固定塊二固定連接在直桿一的圓周面，所述轉動板一轉動連接在固定塊二的底部，所述斜塊固定連接在直桿一的圓周面，所述擋塊固定連接在固定塊二的后部，所述l形斜板固定連接在推板一的后部，所述水箱固定連接在桌臺的頂部，所述水管固定連通在水箱的頂部，所述u形板固定連接在桌臺的頂部，所述支撐板固定連接在u形板的頂部，所述灑水板固定連接在水管的右側，所述收水槽固定連接在框架的內壁，所述滑動槽固定連接在桌臺的頂部，所述推板一的右側與框架的左側相互接觸，所述轉動板一的后部與擋塊的前部相互接觸，所述斜塊的頂部與l形斜板的底部相互接觸，所述水箱的表面與u形板的內壁相互接觸，所述水管的圓周面與支撐板的內壁固定連接，當開始進行幕墻性能檢測時，將幕墻搬入滑動槽的卡槽之中，彈簧一移動帶動夾板移動，從而可以將搬入滑動槽的幕墻進行固定，避免在檢測的過程中幕墻脫落，導致幕墻發生損壞，影響后續對幕墻的檢測，在對幕墻頂部進行固定夾持的時候，也可以對幕墻的側邊進行固定，提高幕墻在測試中的穩定性，在對幕墻固定完成之后，灑水板會對幕墻進行噴水，模擬幕墻在雨天中的防水情況，當幕墻密封出現不良時，噴灑的水會透過幕墻的表面，透過的水會順著幕墻的背面流到收水槽中，通過觀察收水槽流出的水便可以判斷幕墻的密封性。

3、優選的，所述敲擊裝置包括有直桿二、固定板一、固定桿一、l形桿，所述直桿二固定連接在l形板一的底部，所述固定板一固定連接在桌臺的底部，所述固定桿一固定連接在固定板一的內壁，所述l形桿轉動連接在固定桿一的圓周面，所述敲擊裝置還包括有敲擊柱、固定板二、抖動板，所述敲擊柱固定連接在l形桿的右側，所述固定板二固定連接在l形桿的內壁，所述抖動板通過扭簧轉動連接在桌臺的內壁，所述直桿二的底部與l形桿的頂部相互接觸，所述固定板二的頂部與抖動板的底部相互接觸，在對幕墻檢測時，l形桿轉動帶動敲擊柱移動，從而可以對幕墻的強度進行檢測，有助于確保幕墻能夠承受建筑物外部環境對其產生的力而不發生破壞變形，確保幕墻在使用過程中的安全性，保護建筑物內部人員的安全，同時固定板二移動帶動抖動板移動，從而可以將在檢測過程中發生損壞的幕墻進行處理，將幕墻損壞產生的碎片抖落并進行收集，避免碎片堆積在桌臺上，對之后檢測的工作人員造成劃傷，保證了工作人員的安全，并確保試驗工作可以正常進行。

4、優選的，所述收集裝置包括有氣缸、固定板三、轉動板二、清理板、收集箱，所述氣缸固定連接在桌臺的頂部，所述固定板三固定連接在氣缸的輸出端，所述轉動板二轉動連接在固定板三的后部，所述清理板轉動連接在轉動板二的后部，所述收集箱固定連接在桌臺的底部，所述收集裝置還包括有固定桿二、彈簧二、l形板二、滑動桿、推板二，所述固定桿二固定連接在滑動槽的內壁，所述彈簧二套接在固定桿二的圓周面，所述l形板二滑動連接在固定桿二的圓周面，所述滑動桿固定連接在l形板二的左側，所述推板二固定連接在l形板二的底部，所述清理板的頂部與桌臺的頂部滑動連接，所述滑動桿的表面與滑動槽的內壁相互接觸，所述推板二的底部與收集箱的內壁相互接觸，在檢測完成之后，固定板三移動帶動清理板移動，從而可以將掉落在桌臺的碎片進行二次清理，避免碎片卡在抖動板與桌臺之間的間隙之中，導致檢測裝置無法順利的運行，還可以將殘留的幕墻碎片推到收集箱中進行對幕墻碎片的收集，減少在檢測過程中幕墻碎片對檢測裝置的影響，同時可以將堆積在收集箱中的幕墻碎片推散，避免幕墻碎片都堆積在收集箱中的中心位置，進而可以提高收集箱的空間利用率，提高收集箱的空間容納性，使得收集箱能夠容納更多的幕墻碎片，減少了工作人員清理幕墻碎片的頻率。

5、本發明采用上述技術方案，能夠帶來如下有益效果：

6、1、該便于安裝的建筑幕墻綜合物理性能試驗裝置，通過桌臺、框架、夾持裝置、電機、絲桿、l形板一、推板一、彈簧一、夾板、固定塊一、直桿一、轉動板一、斜塊、擋塊、l形斜板、水箱、水管、u形板、支撐板、灑水板、收水槽、滑動槽、固定塊二之間的配合運作，當開始進行幕墻性能檢測時，將幕墻搬入滑動槽的卡槽之中，彈簧一移動帶動夾板移動，從而可以將搬入滑動槽的幕墻進行固定，避免在檢測的過程中幕墻脫落，導致幕墻發生損壞，影響后續對幕墻的檢測，在對幕墻頂部進行固定夾持的時候，也可以對幕墻的側邊進行固定，提高幕墻在測試中的穩定性，在對幕墻固定完成之后，灑水板會對幕墻進行噴水，模擬幕墻在雨天中的防水情況，當幕墻密封出現不良時，噴灑的水會透過幕墻的表面，透過的水會順著幕墻的背面流到收水槽中，通過觀察收水槽流出的水便可以判斷幕墻的密封性。

7、2、該便于安裝的建筑幕墻綜合物理性能試驗裝置，通過直桿二、固定板一、固定桿一、l形桿、敲擊柱、固定板二、抖動板之間的配合運作，在對幕墻檢測時，l形桿轉動帶動敲擊柱移動，從而可以對幕墻的強度進行檢測，有助于確保幕墻能夠承受建筑物外部環境對其產生的力而不發生破壞變形，確保幕墻在使用過程中的安全性，保護建筑物內部人員的安全，同時固定板二移動帶動抖動板移動，從而可以將在檢測過程中發生損壞的幕墻進行處理，將幕墻損壞產生的碎片抖落并進行收集，避免碎片堆積在桌臺上，對之后檢測的工作人員造成劃傷，保證了工作人員的安全，并確保試驗工作可以正常進行。

8、3、該便于安裝的建筑幕墻綜合物理性能試驗裝置，通過氣缸固定板三、轉動板二、清理板、收集箱、固定桿二、彈簧二、l形板二、滑動桿、推板二之間的配合運作，在檢測完成之后，固定板三移動帶動清理板移動，從而可以將掉落在桌臺的碎片進行二次清理，避免碎片卡在抖動板與桌臺之間的間隙之中，導致檢測裝置無法順利的運行，還可以將殘留的幕墻碎片推到收集箱中進行對幕墻碎片的收集，減少在檢測過程中幕墻碎片對檢測裝置的影響，同時可以將堆積在收集箱中的幕墻碎片推散，避免幕墻碎片都堆積在收集箱中的中心位置，進而可以提高收集箱的空間利用率，提高收集箱的空間容納性，使得收集箱能夠容納更多的幕墻碎片，減少了工作人員清理幕墻碎片的頻率。
