本技術涉及傳感器，具體為一種貼片式電阻應變傳感器及具有該貼片式電阻應變傳感器的承載設備。

背景技術：

1、電阻應變式傳感器常用于計量設備所承受重量。在生產過程中，為保證設備安全，必須將傳感器合理安裝在設備中，使傳感器承受設備所負載的全部重量。利用傳感器獲取負載信息，對設備安全生產、作業進行監控。在選用傳感器過程中，經常選用大載荷的傳感器，而導致傳感器的尺寸比較大，傳感器進行安裝時費時且費力。同時在特殊情況下，很難將傳感器安裝到設備中去。同時為了防止傳感器因過載損壞而影響設備安全使用，必須附加額外的安全保護措施，因此會帶來諸多不便。

技術實現思路

1、針對以上問題，本實用新型提供了一種貼片式電阻應變傳感器及具有該貼片式電阻應變傳感器的承載設備，利用承載設備的微量變形，引起的傳感器的彈性體產生變形而觸發一個初始信號，該信號通過二次儀表獲得設備所承載的重量信息，對生產、作業進行安全監控。

2、為了實現上述目的，本發明采用的技術方案為：

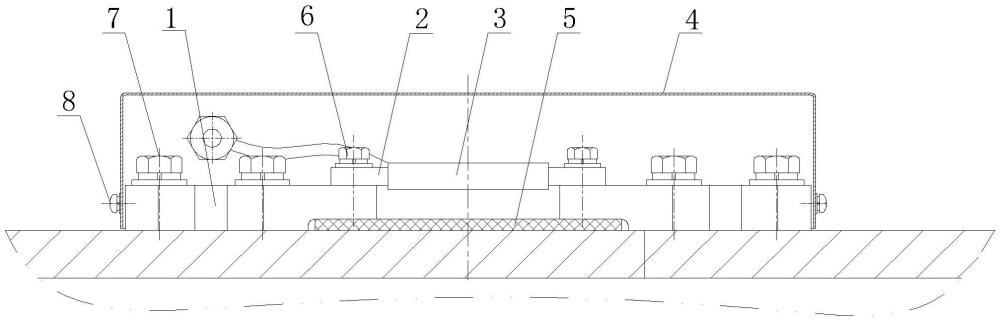

3、一種貼片式電阻應變傳感器，包括底座、傳感器本體及防塵罩，所述底座為一對，兩底座相對設置并具有間隙，所述傳感器本體包括傳感器彈性體、全橋式測量電橋及傳感器保護罩，所述傳感器彈性體設置于兩底座頂端，傳感器彈性體兩端分別與兩底座可拆卸連接，傳感器彈性體中部懸空于兩底座的間隙處，所述全橋式測量電橋設置于傳感器彈性體上，所述傳感器保護罩包裹于傳感器彈性體外，所述防塵罩套設于兩底座及傳感器本體外并與兩底座可拆卸連接。

4、在本實用新型一較佳實施例中，所述傳感器彈性體上設有六個應變區，傳感器彈性體沿中軸線劃分左段、中段、右段三個區段，且各個區段的結構呈上下對稱分布，中段的上下部呈凹字型，左段設有一個與中段上部相連接的第一應變區，左段下部設有一個與中段下部相連接的、并與第一應變區上下對稱的第二應變區，右段設有一個與中段上部相連接的第五應變區，右段下部設有一個與中段下部相連接的、并與第五應變區上下對稱的第六應變區，所述第一應變區與第五應變區之間設有第三應變區，所述第二應變區與第六應變區之間設有第四應變區，所述全橋式測量電橋的應變片分別布置于中段的第三應變區和第四應變區的兩側，每一個應變區的兩端與傳感器彈性體之間采用圓弧過渡連接。

5、為了便于傳感器彈性體的安裝與拆卸，所述傳感器彈性體的左段、右段分別通過螺栓與底座可拆卸連接。

6、為了便于出線，所述防塵罩上設有用于傳感器本體出線的鎖線圈。

7、為了避免設備熱量影響傳感器使用環境，所述底座底端設置有隔熱棉，所述隔熱棉對應設置于傳感器本體下端。

8、為了便于該傳感器與設備安裝及固定，所述底座兩側設置有若干c型槽。

9、為了便于拆裝防塵罩，從而對傳感器本體進行檢測或維修，所述防塵罩兩端分別通過螺栓與底座可拆卸連接。

10、本實用新型還提供一種承載設備，所述承載設備表面安裝有上述貼片式電阻應變傳感器；

11、進一步地，所述貼片式電阻應變傳感器通過若干螺栓固定于承載設備表面。

12、本實用新型的有益效果是：

13、(1)通過上述方案，根據檢測點的條件，不同的技術要求(檢測點允許安裝尺寸范圍、檢測點的應變值等)選配合適的傳感器總成，使傳感器總成滿載工作時，傳感器靈敏度值達到10～50mv/10v，為檢測同等載荷條件下采用比一般傳感器靈敏度大2～3倍，使系統具有較高的檢測精度；

14、(2)傳感器總成采用螺栓固定或者焊接工藝，極大的簡化了傳感器總成的安裝工作；無論檢測載荷值多大，均不影響設備的正常運轉；傳感器總成安裝于設備上表面，傳感器僅僅承受極小的力，因而具有安全性高和適應性強的特點；

15、(3)不改變?cè)O(shè)備結構，具有安全性高，適應性強的特點；可以承載大載荷的結構件；用于安裝空間及設備結構改造條件有限的設備；可用于超載和欠載的限制和構件的撓度、變形等參數進行監測；傳感器總成各零部件裝配改為制造廠內進行組裝，確保各零部件間配合要求及密封、隔熱等安裝質量，提高了現場安裝帶來的各種不確定因素的影響。

技術特征：

1.一種貼片式電阻應變傳感器，其特征在于：包括底座、傳感器本體及防塵罩，所述底座為一對，兩底座相對設置并具有間隙，所述傳感器本體包括傳感器彈性體、全橋式測量電橋及傳感器保護罩，所述傳感器彈性體設置于兩底座頂端，傳感器彈性體兩端分別與兩底座可拆卸連接，傳感器彈性體中部懸空于兩底座的間隙處，所述全橋式測量電橋設置于傳感器彈性體上，所述傳感器保護罩包裹于傳感器彈性體外，所述防塵罩套設于兩底座及傳感器本體外并與兩底座可拆卸連接。

2.根據權利要求1所述的貼片式電阻應變傳感器，其特征在于：所述傳感器彈性體上設有六個應變區，傳感器彈性體沿中軸線劃分左段、中段、右段三個區段，且各個區段的結構呈上下對稱分布，中段的上下部呈凹字型，左段設有一個與中段上部相連接的第一應變區，左段下部設有一個與中段下部相連接的、并與第一應變區上下對稱的第二應變區，右段設有一個與中段上部相連接的第五應變區，右段下部設有一個與中段下部相連接的、并與第五應變區上下對稱的第六應變區，所述第一應變區與第五應變區之間設有第三應變區，所述第二應變區與第六應變區之間設有第四應變區，所述全橋式測量電橋的應變片分別布置于中段的第三應變區和第四應變區的兩側，每一個應變區的兩端與傳感器彈性體之間采用圓弧過渡連接。

3.根據權利要求2所述的貼片式電阻應變傳感器，其特征在于：所述傳感器彈性體的左段、右段分別通過螺栓與底座可拆卸連接。

4.根據權利要求2所述的貼片式電阻應變傳感器，其特征在于：所述防塵罩上設有用于傳感器本體出線的鎖線圈。

5.根據權利要求2所述的貼片式電阻應變傳感器，其特征在于：所述底座底端設置有隔熱棉，所述隔熱棉對應設置于傳感器本體下端。

6.根據權利要求2所述的貼片式電阻應變傳感器，其特征在于：所述底座兩側設置有若干c型槽。

7.根據權利要求2所述的貼片式電阻應變傳感器，其特征在于：所述防塵罩兩端分別通過螺栓與底座可拆卸連接。

8.一種承載設備，其特征在于：所述承載設備表面安裝有如權利要求1-7任一項所述的貼片式電阻應變傳感器。

9.根據權利要求8所述的承載設備，其特征在于：所述貼片式電阻應變傳感器通過若干螺栓固定于承載設備表面。

技術總結
本技術涉及一種貼片式電阻應變傳感器及承載設備，包括底座、傳感器本體及防塵罩，兩底座相對設置并具有間隙，傳感器本體包括傳感器彈性體、全橋式測量電橋及傳感器保護罩，傳感器彈性體設置于兩底座頂端，傳感器彈性體兩端，傳感器彈性體中部懸空于兩底座的間隙處，全橋式測量電橋設置于傳感器彈性體上，傳感器保護罩包裹于傳感器彈性體外，防塵罩套設于兩底座及傳感器本體外并與兩底座可拆卸連接。通過上述方案，根據檢測點的條件，不同的技術要求選配合適的傳感器總成，使傳感器總成滿載工作時，傳感器靈敏度值達到10～50mv/10v，為檢測同等載荷條件下采用比一般傳感器靈敏度大2～3倍，使系統具有較高的檢測精度。

技術研發人員：占昌久,鄒國濤
受保護的技術使用者：常州常欣起重物聯科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
