本發明涉及溫度報警，尤其涉及一種無油空壓機軸承溫度報警方法及裝置。

背景技術：

1、無油空壓機因其產氣無油污染的特性，在醫療、食品、制藥等行業得到廣泛應用。軸承作為無油空壓機的關鍵部件，其溫度狀態直接影響設備的運行安全和使用壽命。現有的無油空壓機軸承溫度報警方法主要采用在軸承外殼固定位置安裝溫度傳感器或使用紅外測溫裝置定期檢測的方式。然而，由于無油空壓機特有的防污染密封結構形成了復雜的熱傳遞路徑，熱量在密封結構內易形成局部高溫區域，而這些區域往往不在傳統固定位置溫度監測點的覆蓋范圍內。當熱量在密封迷宮結構附近聚集時，軸承可能已經處于危險溫度范圍而監測系統仍未能及時發現，導致軸承早期損傷風險被掩蓋，嚴重影響設備的可靠性和安全性。

技術實現思路

1、本發明的主要目的在于解決現有無油空壓機軸承溫度報警方法無法精確捕捉防污染密封結構導致的軸承局部熱異常區的技術問題；

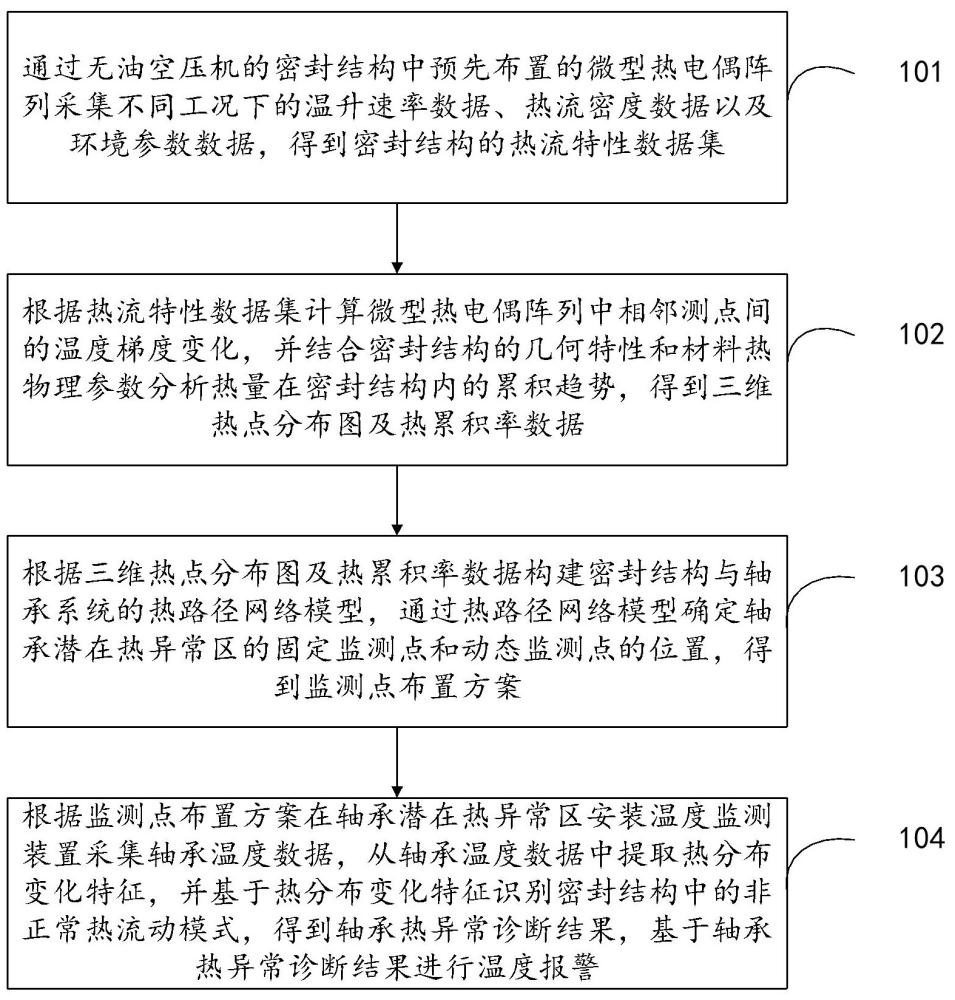

2、本發明第一方面提供了一種無油空壓機軸承溫度報警方法，所述無油空壓機軸承溫度報警方法包括：

3、通過無油空壓機的密封結構中預先布置的微型熱電偶陣列采集不同工況下的溫升速率數據、熱流密度數據以及環境參數數據，得到密封結構的熱流特性數據集；

4、根據所述熱流特性數據集計算微型熱電偶陣列中相鄰測點間的溫度梯度變化，并結合密封結構的幾何特性和材料熱物理參數分析熱量在密封結構內的累積趨勢，得到三維熱點分布圖及熱累積率數據；

5、根據所述三維熱點分布圖及熱累積率數據構建密封結構與軸承系統的熱路徑網絡模型，通過所述熱路徑網絡模型確定軸承潛在熱異常區的固定監測點和動態監測點的位置，得到監測點布置方案；

6、根據所述監測點布置方案在軸承潛在熱異常區安裝溫度監測裝置采集軸承溫度數據，從軸承溫度數據中提取熱分布變化特征，并基于所述熱分布變化特征識別密封結構中的非正常熱流動模式，得到軸承熱異常診斷結果，基于所述軸承熱異常診斷結果進行溫度報警。

7、可選的，在本發明第一方面的第一種實現方式中，所述根據所述熱流特性數據集計算微型熱電偶陣列中相鄰測點間的溫度梯度變化，并結合密封結構的幾何特性和材料熱物理參數分析熱量在密封結構內的累積趨勢，得到三維熱點分布圖及熱累積率數據包括：

8、通過時序數據平滑濾波對所述溫升速率數據消除噪聲，得到濾波后的溫升場數據；

9、根據所述溫升場數據和所述熱流密度數據計算微型熱電偶陣列中相鄰測點的溫度梯度矢量及變化率，并結合所述環境參數數據進行溫度場修正，得到初步溫度分布模型；

10、結合所述初步溫度分布模型、密封結構的幾何特性建立傳熱微分方程，采用有限元分析求解傳熱微分方程，得到密封結構內部的連續溫度場；

11、對所述連續溫度場和熱流密度數據識別溫度梯度突變區域和熱流密度異常區域，并結合材料熱物理參數計算每個溫度梯度突變區域和熱流密度異常區域的熱量累積指數，得到三維熱點分布圖及熱累積率數據。

12、可選的，在本發明第一方面的第二種實現方式中，所述根據所述溫升場數據和所述熱流密度數據計算微型熱電偶陣列中相鄰測點的溫度梯度矢量及變化率，并結合所述環境參數數據進行溫度場修正，得到初步溫度分布模型包括：

13、根據所述溫升場數據對每個測點的溫度值在微型熱電偶陣列的三維空間坐標系中進行空間映射，得到初始溫度空間分布圖；

14、對所述初始溫度空間分布圖中相鄰測點的溫度值計算溫度梯度矢量，采用中心差分法計算每個測點沿x、y、z三個方向的溫度變化率，得到溫度梯度向量場；

15、根據所述熱流密度數據與溫度梯度向量場的對應關系，采用最小二乘法計算密封結構各區域的等效熱導率，建立熱流-溫度關系模型；

16、利用所述環境參數數據對熱流-溫度關系模型進行修正，得到初步溫度分布模型。

17、可選的，在本發明第一方面的第三種實現方式中，所述根據所述三維熱點分布圖及熱累積率數據構建密封結構與軸承系統的熱路徑網絡模型，通過所述熱路徑網絡模型確定軸承潛在熱異常區的固定監測點和動態監測點的位置，得到監測點布置方案包括：

18、根據所述三維熱點分布圖對密封結構內熱點進行聚類分析，基于聚類分析的結果將相近熱點合并為熱區，并根據所述熱累積率數據計算每個熱區的熱流傳播方向和速率，得到熱區影響地圖；

19、根據所述熱區影響地圖和密封結構與軸承系統的幾何關系構建有向圖形式的熱路徑網絡模型，其中節點表示熱區，邊表示熱量傳遞路徑，權重表示熱傳導系數；

20、對所述熱路徑網絡模型進行關鍵路徑分析，計算從各熱區到軸承關鍵部位的熱量傳播時間和熱衰減系數，并基于熱量傳播時間和熱衰減系數對各熱區按照對軸承溫度影響程度進行排序，得到熱區重要性排序表；

21、根據所述熱區重要性排序表確定軸承潛在熱異常區的固定監測點和動態監測點的位置，得到監測點布置方案。

22、可選的，在本發明第一方面的第四種實現方式中，所述根據所述熱區重要性排序表確定軸承潛在熱異常區的固定監測點和動態監測點的位置，得到監測點布置方案包括：

23、根據所述熱區重要性排序表對熱區進行分級，并計算每級熱區的覆蓋半徑，得到熱區分級表；

24、對所述熱區分級表中的高級熱區進行位置穩定性分析，計算每個高級熱區在不同工況下位置偏移的標準差，并根據位置偏移的標準差將高級熱區劃分為穩定熱區和變動熱區；

25、根據所述穩定熱區的位置設置固定監測點，采用集合覆蓋算法優化固定監測點數量，使每個穩定熱區至少被一個固定監測點覆蓋，同時最小化固定監測點總數，得到固定監測點布置方案；

26、根據變動熱區的移動范圍和變化頻率對所述變動熱區設置動態監測點，得到動態監測點布置方案，并將固定監測點布置方案與動態監測點布置方案整合形成監測點布置方案。

27、可選的，在本發明第一方面的第五種實現方式中，所述根據所述監測點布置方案在軸承潛在熱異常區安裝溫度監測裝置采集軸承溫度數據，從軸承溫度數據中提取熱分布變化特征，并基于所述熱分布變化特征識別密封結構中的非正常熱流動模式，得到軸承熱異常診斷結果包括：

28、根據所述監測點布置方案在軸承潛在熱異常區安裝溫度監測裝置采集軸承溫度數據；

29、通過小波變換對所述軸承溫度數據進行多尺度分解，提取軸承溫度數據的頻域特征和時域特征，得到軸承溫度變化特征向量；

30、根據所述軸承溫度變化特征向量構建密封結構的熱流狀態矩陣，并與預先設定的正常熱流模式模板進行相似度計算，得到熱流異常度指標；

31、對所述熱流異常度指標結合設備運行工況參數進行多變量分析，采用基于密封結構特性的故障模式識別算法對異常模式進行分類，并計算軸承熱損傷風險評估指數，得到軸承熱異常診斷結果，基于所述軸承熱異常診斷結果進行溫度報警。

32、可選的，在本發明第一方面的第六種實現方式中，所述對所述熱流異常度指標結合設備運行工況參數進行多變量分析，采用基于密封結構特性的故障模式識別算法對異常模式進行分類，并計算軸承熱損傷風險評估指數，得到軸承熱異常診斷結果包括：

33、利用所述三維熱點分布圖及熱累積率數據結合不同工況下的工況參數構建高維特征空間，并根據密封結構的結構特性將特征空間中的數據點進行預分類，形成工況相關的基準熱流異常模式庫；

34、將所述熱流異常度指標與當前工況參數組合后在所構建的高維特征空間中進行定位，并與所述基準熱流異常模式庫中各模式計算馬氏距離，選取距離最近的異常模式作為異常模式分類結果；

35、基于所述異常模式分類結果和熱流路徑網絡模型，對熱量沿熱流路徑向軸承傳遞的過程進行仿真，預測軸承各部位的溫度變化趨勢，并根據軸承的熱耐受特性計算熱損傷風險評估指數，得到軸承熱異常診斷結果，基于所述軸承熱異常診斷結果進行溫度報警。

36、本發明第二方面提供了一種無油空壓機軸承溫度報警裝置，所述無油空壓機軸承溫度報警裝置包括：

37、數據采集模塊，用于通過無油空壓機的密封結構中預先布置的微型熱電偶陣列采集不同工況下的溫升速率數據、熱流密度數據以及環境參數數據，得到密封結構的熱流特性數據集；

38、熱點映射模塊，用于根據所述熱流特性數據集計算微型熱電偶陣列中相鄰測點間的溫度梯度變化，并結合密封結構的幾何特性和材料熱物理參數分析熱量在密封結構內的累積趨勢，得到三維熱點分布圖及熱累積率數據；

39、監測布置模塊，用于根據所述三維熱點分布圖及熱累積率數據構建密封結構與軸承系統的熱路徑網絡模型，通過所述熱路徑網絡模型確定軸承潛在熱異常區的固定監測點和動態監測點的位置，得到監測點布置方案；

40、熱異常診斷模塊，用于根據所述監測點布置方案在軸承潛在熱異常區安裝溫度監測裝置采集軸承溫度數據，從軸承溫度數據中提取熱分布變化特征，并基于所述熱分布變化特征識別密封結構中的非正常熱流動模式，得到軸承熱異常診斷結果，基于所述軸承熱異常診斷結果進行溫度報警。

41、上述無油空壓機軸承溫度報警方法及裝置，通過密封結構中的微型熱電偶陣列采集不同工況下溫升速率、熱流密度及環境參數數據，獲取熱流特性數據集；基于該數據集計算相鄰測點間溫度梯度變化，結合密封結構幾何特性和材料熱物理參數分析熱量累積趨勢，生成三維熱點分布圖及熱累積率數據；根據熱點分布圖和熱累積率數據構建密封結構與軸承系統熱路徑網絡模型，確定軸承潛在熱異常區的監測點位置；根據監測點布置方案在軸承潛在熱異常區安裝溫度監測裝置，采集溫度數據并提取熱分布變化特征，識別密封結構中非正常熱流動模式。本發明能夠精確捕捉密封結構導致的軸承局部熱異常區，防止熱點盲區引起軸承早期失效。

42、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

43、為使本發明的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合所附附圖，作詳細說明如下。
