本發明涉及材料物理性能檢測，具體為一種pvc護欄結構強度檢測方法及系統。

背景技術：

1、在現代建筑、道路安全防護以及園林景觀等領域，pvc護欄因其具有耐腐蝕、美觀、安裝便捷等優點得到了廣泛的應用，pvc護欄的結構強度直接關系到其在實際使用中的安全性和可靠性，若強度不足在遭受外力沖擊、重壓或長期的環境作用時可能會發生損壞，進而無法起到應有的防護作用，從而導致安全事故的發生。

2、目前對于pvc護欄結構強度的檢測存在諸多不足之處，例如在檢測pvc護欄不同類別的結構強度（抗沖擊結構強度檢測、抗壓強度檢測和抗彎曲結構強度檢測）時需要使用多個檢測系統，導致檢測流程比較繁瑣，同時在對檢測的數據進行分析時主要采用人工對比分析，這樣導致對檢測的數據分析的效率不高。

技術實現思路

1、（一）解決的技術問題

2、針對現有技術的不足，本發明提供了一種pvc護欄結構強度檢測方法及系統，解決了目前對于pvc護欄結構強度的檢測存在諸多不足之處，例如在檢測pvc護欄不同類別的結構強度（抗沖擊結構強度檢測、抗壓強度檢測和抗彎曲結構強度檢測）時需要使用多個檢測系統，導致檢測流程比較繁瑣，同時在對檢測的數據進行分析時主要采用人工對比分析，這樣導致對檢測的數據分析的效率不高的問題。

3、（二）技術方案

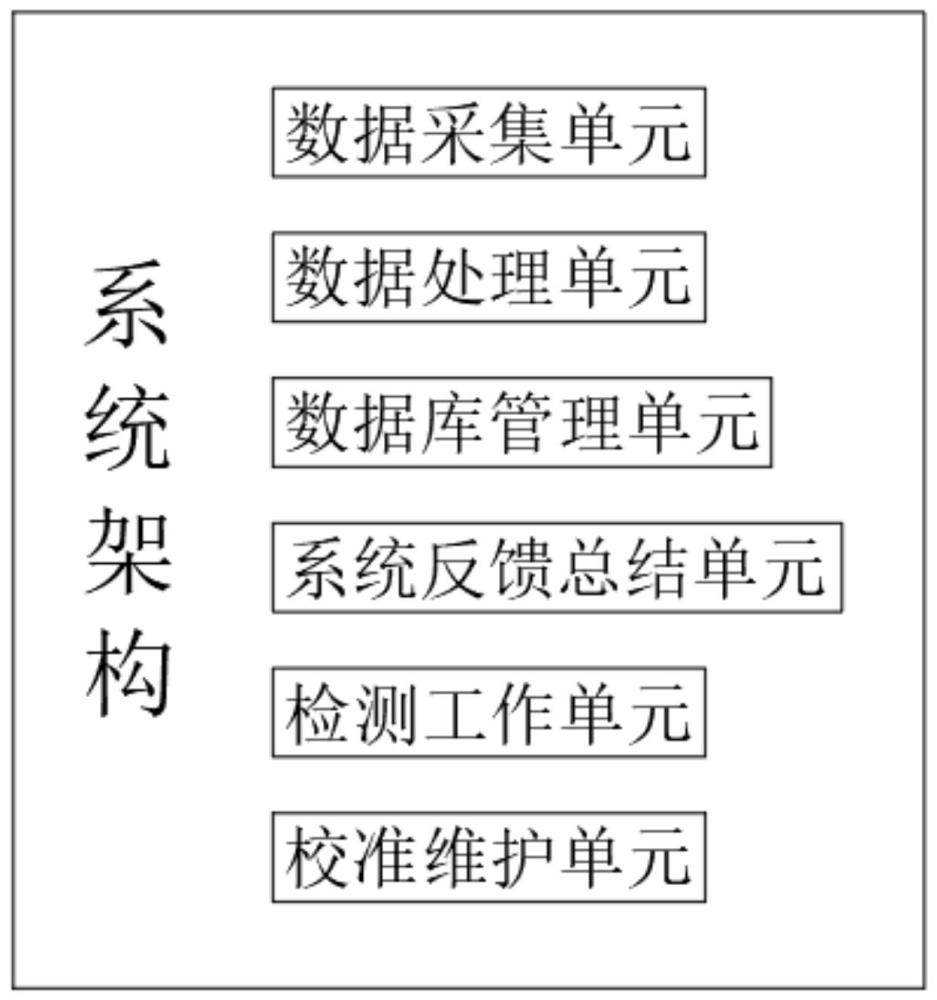

4、為實現以上目的，本發明通過以下技術方案予以實現：一種pvc護欄結構強度檢測系統，包括的系統架構有用于采集數據的數據采集單元、用于對數據進行處理的數據處理單元、管理數據庫單元、系統反饋總結單元、用于對pvc護欄的強度進行檢測的檢測工作單元和用于對系統進行校準維護單元；

5、所述檢測工作單元包括檢測類別選擇模塊、用于調控檢測pvc護欄強度時溫濕度用的溫濕度調控模塊和檢測過程記錄模塊。

6、進一步地，所述檢測類別選擇模塊包括抗沖擊強度檢測、抗壓強度檢測和彎曲強度檢測，其中抗沖擊強度檢測包括擺錘式沖擊試驗和落錘式沖擊試驗；

7、所述擺錘式沖擊試驗可采用簡支梁或懸臂梁式，將pvc護欄試樣按照標準要求安裝在沖擊機上，使擺錘自由落下打擊試樣；接著簡支梁沖擊試驗是擺錘打擊簡支梁試驗的中央；懸臂梁則是用擺錘打擊有缺口的懸臂梁的自由端，記錄試樣斷裂時單位面積或單位寬度所消耗的沖擊功，以此確定其抗沖擊強度；

8、所述落錘式沖擊試驗將一定質量的球或錘從特定高度自由落下沖擊pvc護欄試樣，隨后觀察護欄的損壞情況，如是否出現裂紋或者斷裂，同時記錄能使護欄出現特定損壞程度的沖擊能量或高度，進而以此評估其抗沖擊強度。

9、進一步地，所述抗壓強度檢測是使用壓力試驗機，將pvc護欄試樣放置在試驗機的工作臺上，通過試驗機的壓頭對試樣施加均勻的軸向壓力，逐漸增加壓力直至試樣出現變形和破裂導致pvc護欄進行失效現象，隨后記錄此時的壓力值，從而得到pvc護欄的抗壓強度。

10、進一步地，所述彎曲強度檢測是將pvc護欄試樣放置在兩支點上，在試樣的中間位置施加垂直于試樣的載荷，進而使試樣產生彎曲變形，隨后測量在規定載荷下的彎曲撓度或在規定撓度下的彎曲載荷，從而計算出pvc護欄的彎曲強度。

11、進一步地，所述數據處理單元包括數據預處理模塊、數據智能化處理模塊和數據濾波轉換模塊，所述數據預處理模塊主要是對采集的數據進行清洗以便于去除干擾數據，所述數據智能化處理模塊主要是對采集的數據進行智能化分析處理，所述數據濾波轉換模塊將采集到的數據進行濾波、放大、模數轉換，然后傳輸到下一階段進行處理。

12、進一步地，所述數據庫管理單元包括歷史數據比對模塊、數據分類存儲模塊和數據監測模塊，所述歷史數據比對模塊將采集的數據與存儲在數據庫中的歷史數據進行比對分析，所述數據分類存儲模塊主要是將需要存儲的數據按照類別進行分類存儲，所述數據監測模塊主要是對存儲在數據庫中的數據進行掃描監測。

13、進一步地，所述校準維護單元是需要定期對加載裝置、傳感器等硬件設備進行校準確保檢測數據的準確性，校準過程按照相關標準進行記錄校準結果，如發現設備誤差超出允許范圍能夠及時進行調整或維修，同時制定系統的日常維護計劃，包括設備清潔、檢查各部件連接是否松動以及軟件系統更新，隨后定期對數據存儲設備進行備份以便于防止數據丟失。

14、進一步地，所述系統反饋總結單元是根據分析結果軟件系統自動生成詳細的測試報告，報告中清晰展示護欄的各項性能參數、是否合格的結論以及相關分析圖表，同時針對分析后的數據進行評估，并結合歷史數據進行判斷pvc護欄結構強度需要提高的方面。

15、一種pvc護欄結構強度檢測方法，包括以下檢測步驟：

16、步驟一：檢測準備，根據選擇的檢測類別選擇相應的檢測設備，例如對pvc護欄進行抗壓強度試驗時，需要準備壓力試驗機；當對pvc護欄進行抗沖擊強度時則需要準備擺錘或者落錘，用來實現對pvc護欄進行抗沖擊試驗；

17、步驟二：開始檢測，根據選擇的檢測類別對pvc護欄的結構強度進行檢測，例如對pvc護欄進行側向推力試驗時，在護欄的側面施加一定大小和方向的推力，觀察護欄是否會發生傾倒、變形過大等不穩定現象，評估其在側向力作用下的穩定性；

18、步驟三：采集檢測數據，將檢測pvc護欄產生的數據進行收集，同時將檢測的步驟記錄下來，例如使用壓力傳感器、位移傳感器和加速度傳感器，壓力傳感器用于測量加載過程中的力的大小；位移傳感器可監測護欄在受力時的變形量；加速度傳感器在沖擊試驗中可測量沖擊過程中的加速度變化，進而分析沖擊力；

19、步驟四：對采集的數據進行智能化分析，通過對收集的檢測數據進行智能化分析，進而判斷pvc護欄的結構強度是否合格，對采集數據通過卷積神經網絡模型實現智能化分析，同時設置數據閾值紅線，當數據低于閾值紅線時則是顯示pvc護欄結構強度不合格；

20、步驟五：對分析的結果進行總結評估，通過對分析的結果與以往的歷史數據進行分析比對，進而判斷pvc護欄的改進方向，通過不斷試驗新的pvc護欄加工工藝，隨后將檢測分析的數據與使用成熟工藝制成的pvc護欄的數據進行比對，使得pvc護欄的品質不斷提高。

21、進一步地，所述步驟四中使用卷積神經網絡模型分析數據時首先需要將數據準備好，隨后將數據輸入到構建好的模型中進行訓練，最后通過模型實現對數據進行智能化分析。

22、（三）有益效果

23、本發明提供了一種pvc護欄結構強度檢測方法及系統。具備以下有益效果：

24、1、本方案中，通過設置了檢測工作單元，可以有效地將抗沖擊強度檢測、抗壓強度檢測和彎曲強度檢測融合在一起，在實行具體的檢測項目時進行具體調節，有利于提高pvc護欄結構強度檢測的便捷性和檢測的效率。

25、2、本方案中，通過采用卷積神經網絡模型對檢測的數據進行智能化分析，可以智能化與歷史數據進行比對，可以有效地提高對于數據分析的效率，進而提高pvc護欄結構強度改進方向的準確性。

技術特征：

1.一種pvc護欄結構強度檢測系統，其特征在于：包括的系統架構有用于采集數據的數據采集單元、用于對數據進行處理的數據處理單元、管理數據庫單元、系統反饋總結單元、用于對pvc護欄的強度進行檢測的檢測工作單元和用于對系統進行校準維護單元；

2.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述檢測類別選擇模塊包括抗沖擊強度檢測、抗壓強度檢測和彎曲強度檢測，其中抗沖擊強度檢測包括擺錘式沖擊試驗和落錘式沖擊試驗；

3.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述抗壓強度檢測是使用壓力試驗機，將pvc護欄試樣放置在試驗機的工作臺上，通過試驗機的壓頭對試樣施加均勻的軸向壓力，逐漸增加壓力直至試樣出現變形和破裂導致pvc護欄進行失效現象，隨后記錄此時的壓力值，從而得到pvc護欄的抗壓強度。

4.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述彎曲強度檢測是將pvc護欄試樣放置在兩支點上，在試樣的中間位置施加垂直于試樣的載荷，進而使試樣產生彎曲變形，隨后測量在規定載荷下的彎曲撓度或在規定撓度下的彎曲載荷，從而計算出pvc護欄的彎曲強度。

5.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述數據處理單元包括數據預處理模塊、數據智能化處理模塊和數據濾波轉換模塊，所述數據預處理模塊主要是對采集的數據進行清洗以便于去除干擾數據，所述數據智能化處理模塊主要是對采集的數據進行智能化分析處理，所述數據濾波轉換模塊將采集到的數據進行濾波、放大、模數轉換，然后傳輸到下一階段進行處理。

6.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述數據庫管理單元包括歷史數據比對模塊、數據分類存儲模塊和數據監測模塊，所述歷史數據比對模塊將采集的數據與存儲在數據庫中的歷史數據進行比對分析，所述數據分類存儲模塊主要是將需要存儲的數據按照類別進行分類存儲，所述數據監測模塊主要是對存儲在數據庫中的數據進行掃描監測。

7.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述校準維護單元是需要定期對加載裝置、傳感器等硬件設備進行校準確保檢測數據的準確性，校準過程按照相關標準進行記錄校準結果，如發現設備誤差超出允許范圍能夠及時進行調整或維修，同時制定系統的日常維護計劃，包括設備清潔、檢查各部件連接是否松動以及軟件系統更新，隨后定期對數據存儲設備進行備份以便于防止數據丟失。

8.根據權利要求1所述的一種pvc護欄結構強度檢測系統，其特征在于：所述系統反饋總結單元是根據分析結果軟件系統自動生成詳細的測試報告，報告中清晰展示護欄的各項性能參數、是否合格的結論以及相關分析圖表，同時針對分析后的數據進行評估，并結合歷史數據進行判斷pvc護欄結構強度需要提高的方面。

9.一種pvc護欄結構強度檢測方法，其特征在于：包括以下檢測步驟：

10.根據權利要求9所述的一種pvc護欄結構強度檢測方法，其特征在于：所述步驟四中使用卷積神經網絡模型分析數據時首先需要將數據準備好，隨后將數據輸入到構建好的模型中進行訓練，最后通過模型實現對數據進行智能化分析。

技術總結
本發明提供一種PVC護欄結構強度檢測方法及系統，涉及材料物理性能檢測技術領域，包括的系統架構有用于采集數據的數據采集單元、用于對數據進行處理的數據處理單元、管理數據庫單元、系統反饋總結單元、用于對PVC護欄的強度進行檢測的檢測工作單元和用于對系統進行校準維護單元；所述檢測工作單元包括檢測類別選擇模塊、溫濕度調控模塊和檢測過程記錄模塊，所述檢測類別選擇模塊包括抗沖擊強度檢測、抗壓強度檢測和彎曲強度檢測。通過設置了檢測工作單元，可以有效地將抗沖擊強度檢測、抗壓強度檢測和彎曲強度檢測融合在一起，在實行具體的檢測項目時進行具體調節，有利于提高PVC護欄結構強度檢測的便捷性和檢測的效率。

技術研發人員：馬松,郭金玉
受保護的技術使用者：杭州凡泰塑業有限公司
技術研發日：
技術公布日：2025/4/28
