本發明涉及諧波檢測，具體涉及一種車網電氣系統的諧波檢測方法及系統。

背景技術：

1、隨著軌道交通的快速發展，車網電氣系統（例如，牽引供電系統）中電力電子設備的廣泛應用導致諧波污染問題日益突出。例如，高頻開關器件（如igbt）、非線性負載（如整流器、逆變器）等會產生復雜的寬頻諧波，這些諧波不僅影響電能質量，還可能引發設備過熱、諧振甚至系統失穩。

2、在現有相關技術中，目前的諧波檢測方案存在如下問題：

3、第一，高頻諧波檢測分辨率不足。傳統傅里葉變換對非平穩信號適應性差，短時傅里葉變換的固定時頻窗難以兼顧低頻分辨率和高頻時間定位能力。

4、第二，非線性諧波特征提取困難。非線性負載產生的諧波具有相位耦合特性（如和頻/差頻成分），常規功率譜分析無法捕捉此類高階統計特征。

5、第三，設定的閾值適應性差。現有方法多采用固定閾值或基于經驗值的靜態模型，難以應對車網系統中時變背景噪聲（如脈沖干擾、隨機波動）。

6、第四，參數擬合誤差累積。傳統諧波分解方法（如prony算法）易受噪聲影響導致參數估計偏差。

技術實現思路

1、為了至少解決相關技術中的部分技術問題，本發明提供了一種車網電氣系統的諧波檢測方法及系統。

2、為了達到上述目的，本發明采用的技術方案包括：

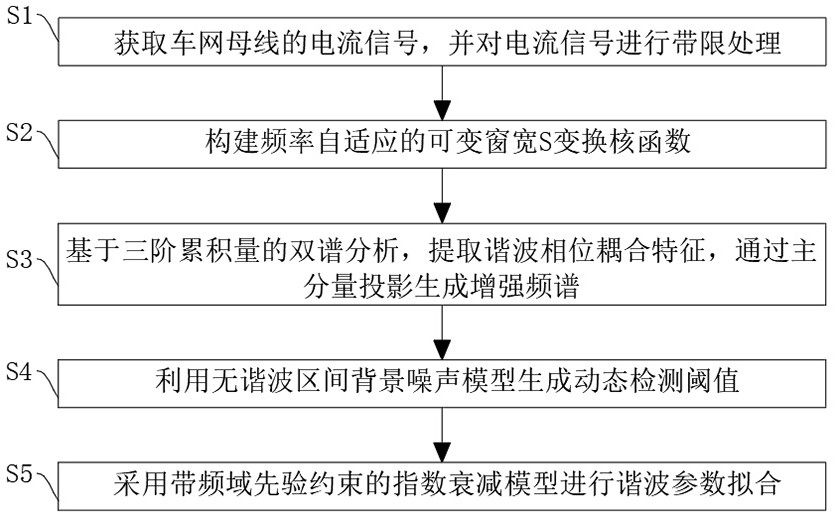

3、根據本發明的第一方面，提供了一種車網電氣系統的諧波檢測方法，包括如下步驟：

4、步驟s1：獲取車網母線的電流信號，并對電流信號進行帶限處理；

5、步驟s2：構建頻率自適應的可變窗寬s變換核函數；

6、步驟s3：基于三階累積量的雙譜分析，提取諧波相位耦合特征，通過主分量投影生成增強頻譜；

7、步驟s4：利用無諧波區間背景噪聲模型生成動態檢測閾值；

8、步驟s5：采用帶頻域先驗約束的指數衰減模型進行諧波參數擬合。

9、可選地，所述步驟s1具體包括：

10、步驟s1-1：采用寬帶電流傳感器采集車網母線的電流信號；

11、步驟s1-2：通過抗混疊濾波器進行帶限處理：

12、

13、式中，為濾波器的復頻域傳遞函數，為復頻率變量，為截止角頻率，為濾波器階數。

14、可選地，截止角頻率設置為；濾波器階數設置為。

15、可選地，所述步驟s2具體包括：

16、依照下式構建頻率自適應的可變窗寬s變換核函數：

17、

18、式中，為時頻矩陣，為時刻時的電流信號瞬時值，為頻率自適應的窗寬調節函數，，為窗寬比例系數，為極小頻率偏移量，為傅里葉基函數。

19、可選地，在所述步驟s2中，還包括：

20、當檢測到的時，頻率自適應的窗寬調節函數調整為：

21、

22、其中，為頻率判斷閾值。

23、可選地，所述步驟s3具體包括：

24、步驟s3-1：計算三階累積量：

25、

26、步驟s3-2：構造雙譜特征矩陣：

27、

28、步驟s3-3：實施主分量投影：

29、

30、式中，為信號的三階累積量，為數學期望，和為時間延遲量，為時刻時的電流信號瞬時值，為電流信號在時間點的基礎上向右平移個采樣間隔后的觀測值，為電流信號在時間點的基礎上向右平移個采樣間隔后的觀測值，為雙譜值，和是兩個獨立頻率變量，為投影后的頻譜。

31、可選地，所述步驟s4具體包括：

32、步驟s4-1：建立背景噪聲模型：

33、

34、步驟s4-2：動態閾值計算：

35、

36、式中，為頻率處的背景噪聲標準差估計值，為無諧波區間的采樣點數，為時頻矩陣在頻率、時間處的幅值，∈無諧波區間，為頻率處的檢測閾值，為經驗系數，為虛警率設定值。

37、可選地，在所述步驟s4中，經驗系數設置為，虛警率設定值設置為。

38、可選地，所述步驟s5具體包括：

39、步驟s5-1：采用下列算法進行參數擬合：

40、

41、步驟s5-2：按下式進行約束條件優化：

42、

43、式中，為第次諧波的幅值，為衰減因子，為第次諧波的頻率，為初始相位，為模型階數，為采樣點的數量，為采樣點的索引值，，為采樣間隔，表示算法重構的電流信號在第個采樣點的預測值，為正則化系數，根據步驟s2至步驟s4所獲得的諧波頻率先驗估計值。

44、根據本發明的第二方面，還提供了一種車網電氣系統的諧波檢測系統，用于執行如本發明第一方面中任一項技術方案所述的車網電氣系統的諧波檢測方法，所述車網電氣系統的諧波檢測系統包括：

45、數據采集及處理模塊，用于獲取車網母線的電流信號，并對電流信號進行帶限處理；

46、自適應時頻分析模塊，用于構建頻率自適應的可變窗寬s變換核函數；

47、雙譜特征提取模塊，用于基于三階累積量的雙譜分析，提取諧波相位耦合特征，通過主分量投影生成增強頻譜；

48、動態閾值生成模塊，用于利用無諧波區間背景噪聲模型生成動態檢測閾值；

49、參數優化模塊，用于采用帶頻域先驗約束的指數衰減模型進行諧波參數擬合。

50、有益效果：

51、1、通過上述技術方案，第一，通過對電流信號進行帶限處理，不僅能夠有效地確保nyquist采樣定理成立，而且，還能夠有效地抑制高頻噪聲混疊，即，抑制高頻噪聲對諧波檢測的干擾。

52、第二，通過構建頻率自適應的可變窗寬s變換核函數，能夠很好地適用于不同頻段的信號，其中，對于低頻段信號而言，可變窗寬s變換核函數能夠有效地保證其高頻率分辨率，對于高頻段信號而言，能夠通過指數調節抑制時窗展寬所導致的頻域泄漏。

53、第三，通過三階累積量能夠有效地消除高斯噪聲影響（這是由于高斯過程的高階累積量為零），提取非高斯諧波成分的相位耦合特征，以有效地識別非線性負載產生的間諧波并提升信噪比。同時，通過主分量投影生成增強頻譜，能夠?qū)⒍S雙譜映射為一維頻譜，凸顯非線性諧波的和頻成分，以提升準確性。

54、第四，在無諧波區間統計時頻幅值的均值，建立頻率相關的噪聲基底，以提升高頻諧波檢測靈敏度，并相對于固定閾值法而言，能夠有效地降低誤判率。

55、第五，通過指數衰減模型描述諧波暫態特性，能夠有效地避免傳統穩態模型對沖擊性諧波的擬合偏差，同時，引入帶頻域先驗約束，能夠抑制噪聲引起的參數偏移。

56、總的來說，本發明的方法通過自適應時頻分析（步驟s2）、高階統計特征提取（步驟s3）、動態閾值檢測（步驟s4）和先驗約束擬合的級聯架構（步驟s5），實現了從信號預處理到參數優化的全流程閉環優化，特別適用于車網系統重高頻、非線性、時變諧波的精準檢測，能夠為電能質量治理提供更高可靠性的診斷基礎。
