本申請涉及電力系統，尤其涉及一種用于檢測電力系統的故障的方法及相關設備。

背景技術：

1、中壓配電網作為電力系統的重要組成部分，其安全可靠運行對于人們的正常用電生活有著重要的意義。尤其是斷線故障中的最常出現的單相斷線故障若不能及時發現，會產生過電壓，燒毀旋轉電機，甚至造成森林火災以及人畜觸電等嚴重的事故。

2、對于斷線接地故障，由于故障點接地電阻大、故障電流微弱已有許多相關小電流接地故障檢測方法，對于斷線不接地故障檢測的研究重視程度尚且不高。

技術實現思路

1、有鑒于此，本申請的目的在于提出一種用于檢測電力系統的故障的方法及相關設備，以解決或部分解決上述問題。

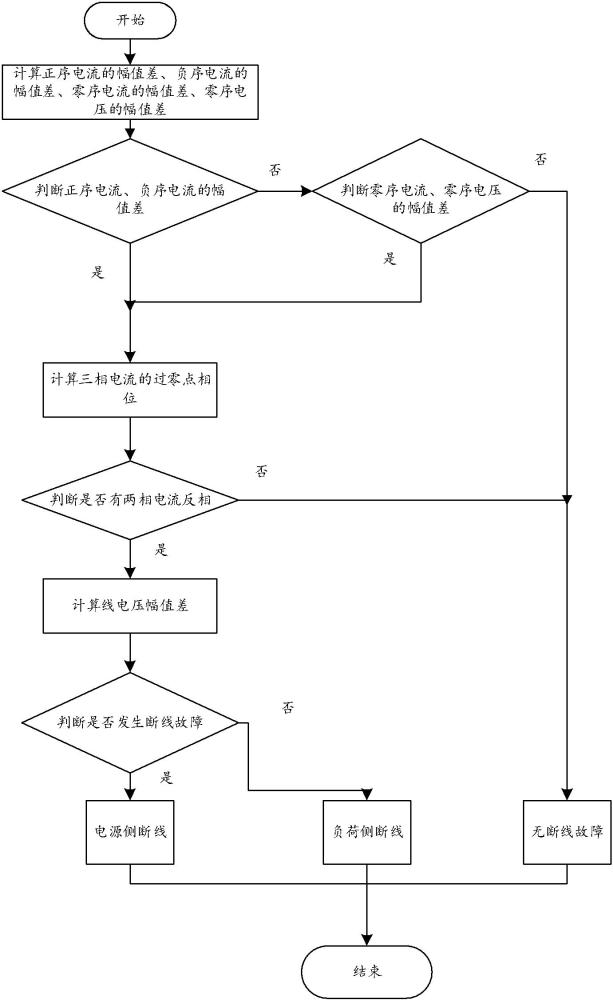

2、基于上述目的，本申請提供了一種用于檢測電力系統的故障的方法，包括：

3、獲取所述電力系統中一次設備的三相節點的電流瞬時值和電壓瞬時值；

4、根據所述電流瞬時值和所述電壓瞬時值，計算二次設備的所述三相節點的正序電流的幅值差、負序電流的幅值差、零序電流的幅值差和零序電壓的幅值差；

5、基于所述正序電流的幅值差和所述負序電流的幅值差，確定所述電力系統是否發生斷線故障；

6、響應于無法通過所述正序電流的幅值差和所述負序電流的幅值差確定斷線故障，根據所述零序電流的幅值差和所述零序電壓的幅值差，確定所述電力系統是否發生斷線故障。

7、可選地，所述根據所述電流瞬時值和所述電壓瞬時值，計算所述三相節點的正序電流的幅值差、負序電流的幅值差、零序電流的幅值差和零序電壓的幅值差進一步包括：

8、根據所述電流瞬時值和所述電壓瞬時值，計算所述三相節點的正序電流的幅值、負序電流的幅值、零序電流的幅值和零序電壓的幅值；

9、根據所述正序電流的幅值、所述負序電流的幅值、所述零序電流的幅值和所述零序電壓的幅值，計算間隔一個工頻周期的所述正序電流的幅值差、所述負序電流的幅值差、所述零序電流的幅值差和所述零序電壓的幅值差。

10、可選地，所述基于所述正序電流的幅值差和所述負序電流的幅值差，確定所述電力系統是否發生斷線故障進一步包括：

11、響應于所述正序電流的幅值差小于零、所述負序電流的幅值差大于零且多個所述正序電流的幅值差的和大于或等于第一閾值，確定所述電力系統發生斷線故障。

12、可選地，所述根據所述零序電流的幅值差和所述零序電壓的幅值差，確定所述電力系統是否發生斷線故障進一步包括：

13、響應于所述零序電流的幅值差大于零、所述零序電壓的幅值差大于零且所述零序電壓的幅值差大于或等于第二閾值，確定所述電力系統發生斷線故障。

14、可選地，所述確定所述電力系統是否發生斷線故障進一步包括：響應于所述電力系統發生斷線故障，確定所述電力系統發生斷線故障的位置。

15、可選地，所述響應于所述電力系統發生斷線故障，確定所述電力系統發生斷線故障的位置進一步包括：

16、響應于所述電力系統發生斷線故障，計算所述三相節點中任意兩相節點之間的線電壓幅值差；

17、根據所述線電壓幅值差，確定所述電力系統發生斷線故障的位置。

18、可選地，所述根據所述線電壓幅值差確定所述電力系統發生斷線故障的位置進一步包括：

19、響應于所述線電壓幅值差小于或等于第三閾值，確定所述電力系統發生斷線故障的位置在所述電力系統的電源側。

20、基于上述目的，本申請還提供了一種用于檢測電力系統的故障的裝置，包括：

21、獲取模塊，被配置為獲取所述電力系統中三相節點的電流瞬時值和電壓瞬時值；

22、計算模塊，被配置為根據所述電流瞬時值和所述電壓瞬時值，計算所述三相節點的正序電流的幅值差、負序電流的幅值差、零序電流的幅值差和零序電壓的幅值差；

23、第一檢測模塊，被配置為基于所述正序電流的幅值差和所述負序電流的幅值差，確定所述電力系統是否發生斷線故障；

24、第二檢測模塊，被配置為響應于無法通過所述正序電流的幅值差和所述負序電流的幅值差確定斷線故障，根據所述零序電流的幅值差和所述零序電壓的幅值差，確定所述電力系統是否發生斷線故障。

25、可選地，所述計算模塊，還被配置為：

26、根據所述電流瞬時值和所述電壓瞬時值，計算所述三相節點的正序電流的幅值、負序電流的幅值、零序電流的幅值和零序電壓的幅值；

27、根據所述正序電流的幅值、所述負序電流的幅值、所述零序電流的幅值和所述零序電壓的幅值，計算間隔一個工頻周期的所述正序電流的幅值差、所述負序電流的幅值差、所述零序電流的幅值差和所述零序電壓的幅值差。

28、可選地，所述第一檢測模塊，還被配置為：

29、響應于所述正序電流的幅值差小于零、所述負序電流的幅值差大于零且多個所述正序電流的幅值差的和大于或等于第一閾值，確定所述電力系統發生斷線故障。

30、可選地，所述第二檢測模塊，還被配置為：

31、響應于所述零序電流的幅值差大于零、所述零序電壓的幅值差大于零且所述零序電壓的幅值差大于或等于第二閾值，確定所述電力系統發生斷線故障。

32、可選地，所述第二檢測模塊，還被配置為：

33、響應于所述電力系統發生斷線故障，確定所述電力系統發生斷線故障的位置。

34、可選地，所述第二檢測模塊，還被配置為：

35、響應于所述電力系統發生斷線故障，計算所述三相節點中任意兩相節點之間的線電壓幅值差；

36、根據所述線電壓幅值差，確定所述電力系統發生斷線故障的位置。

37、可選地，所述第二檢測模塊，還被配置為：

38、響應于所述線電壓幅值差小于或等于第三閾值，確定所述電力系統發生斷線故障的位置在所述電力系統的電源側。

39、基于上述目的，本申請還提供了一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，所述處理器執行所述程序時實現如上任一實施例所述的方法。

40、基于上述目的，本申請還提供了一種非暫態計算機可讀存儲介質，所述非暫態計算機可讀存儲介質存儲計算機指令，所述計算機指令用于使計算機執行如上任一實施例所述的方法。

41、從上面所述可以看出，本申請提供的一種用于檢測電力系統的故障的方法及相關設備。該方法包括：根據一次設備的三相節點的電流瞬時值和電壓瞬時值，計算二次設備的所述三相節點的正序電流的幅值差、負序電流的幅值差、零序電流的幅值差和零序電壓的幅值差；基于所述正序電流的幅值差和所述負序電流的幅值差，確定所述電力系統是否發生斷線故障；當無法通過所述正序電流的幅值差和所述負序電流的幅值差確定斷線故障，根據所述零序電流的幅值差和所述零序電壓的幅值差，確定所述電力系統是否發生斷線故障。本申請一二次設備融合的故障檢測方法可以更全面、準確的分析電力系統是否發生故障。

技術特征：

1.一種用于檢測電力系統的故障的方法，包括：

2.如權利要求1所述的方法，其中，所述根據所述電流瞬時值和所述電壓瞬時值，計算所述三相節點的正序電流的幅值差、負序電流的幅值差、零序電流的幅值差和零序電壓的幅值差進一步包括：

3.如權利要求1所述的方法，其中，所述基于所述正序電流的幅值差和所述負序電流的幅值差，確定所述電力系統是否發生斷線故障進一步包括：

4.如權利要求1所述的方法，其中，所述根據所述零序電流的幅值差和所述零序電壓的幅值差，確定所述電力系統是否發生斷線故障進一步包括：

5.如權利要求1所述的方法，其中，所述確定所述電力系統是否發生斷線故障進一步包括：

6.如權利要求5所述的方法，其中，所述響應于所述電力系統發生斷線故障，確定所述電力系統發生斷線故障的位置進一步包括：

7.如權利要求6所述的方法，其中，所述根據所述線電壓幅值差確定所述電力系統發生斷線故障的位置進一步包括：

8.一種用于檢測電力系統的故障的裝置，包括：

9.如權利要求8所述的裝置，其中，所述計算模塊，還被配置為：

10.如權利要求8所述的裝置，其中，所述第一檢測模塊，還被配置為：

11.如權利要求8所述的裝置，其中，所述第二檢測模塊，還被配置為：

12.如權利要求8所述的裝置，其中，所述第二檢測模塊，還被配置為：

13.如權利要求12所述的裝置，其中，所述第二檢測模塊，還被配置為：

14.如權利要求13所述的裝置，其中，所述第二檢測模塊，還被配置為：

15.一種電子設備，包括存儲器、處理器及存儲在存儲器上并可在處理器上運行的計算機程序，其中，所述處理器執行所述程序時實現如權利要求1至7任意一項所述的方法。

16.一種非暫態計算機可讀存儲介質，所述非暫態計算機可讀存儲介質存儲計算機指令，其中，所述計算機指令用于使計算機執行如權利要求1至7任意一項所述的方法。

技術總結
本申請提供一種用于檢測電力系統的故障的方法及相關設備。該方法包括：根據一次設備的三相節點的電流瞬時值和電壓瞬時值，計算二次設備的所述三相節點的正序電流的幅值差、負序電流的幅值差、零序電流的幅值差和零序電壓的幅值差；基于所述正序電流的幅值差和所述負序電流的幅值差，確定所述電力系統是否發生斷線故障；當無法通過所述正序電流的幅值差和所述負序電流的幅值差確定斷線故障，根據所述零序電流的幅值差和所述零序電壓的幅值差，確定所述電力系統是否發生斷線故障。本申請一二次設備融合的故障檢測方法可以更全面、準確的分析電力系統是否發生故障。

技術研發人員：劉冕,李浩松,黃呂超,陳坤,劉帥,胡源源,張帥,張航,劉超,方金國
受保護的技術使用者：國網信息通信產業集團有限公司
技術研發日：
技術公布日：2025/4/28
