本發明涉及塑料制品生產領域，具體涉及一種雙層塑料吹塑檢測方法及系統。

背景技術：

1、塑料板材廣泛應用于包裝、汽車制造、建筑材料等多個行業，其壁厚均勻性直接影響產品的力學性能、耐久性和使用壽命；然而，在塑料板材的生產過程中，由于擠出、吹塑、熱壓等工藝參數的不穩定，塑料板材容易出現局部厚度不均的情況，如局部堆料過多導致的過厚區域，或因材料拉伸不均造成的過薄區域；這種壁厚偏差不僅影響塑料板材的質量穩定性，還可能導致產品在實際使用過程中出現斷裂、變形等問題。

2、現有的塑料板材壁厚檢測方法主要包括接觸式測量、超聲波測厚、光學測量等；其中，接觸式測量方法（如千分尺、測厚規）需要人工操作，測量范圍有限，且難以覆蓋整塊板材的全局厚度分布；超聲波測厚法雖然可以實現非接觸式檢測，但僅能在單點或局部區域進行測量，難以全面反映整個塑料板材的厚度變化；此外，光學測量方法在某些透明或半透明塑料板材上效果較好，但對不同材料的適應性較差，且容易受到表面粗糙度和光照條件的影響；因此，現有檢測技術難以兼顧全面性、精確性和適用性，難以滿足塑料板材大規模、自動化、高精度的質量檢測需求。

3、鑒于此，亟需一種新的壁厚檢測方法，能夠在保證檢測精度的同時，提高檢測的全面性和自動化程度。

技術實現思路

1、本發明的目的是提供一種雙層塑料吹塑檢測方法及系統，以解決上述背景技術中的問題。

2、為了實現上述目的，本發明提供如下技術方案：

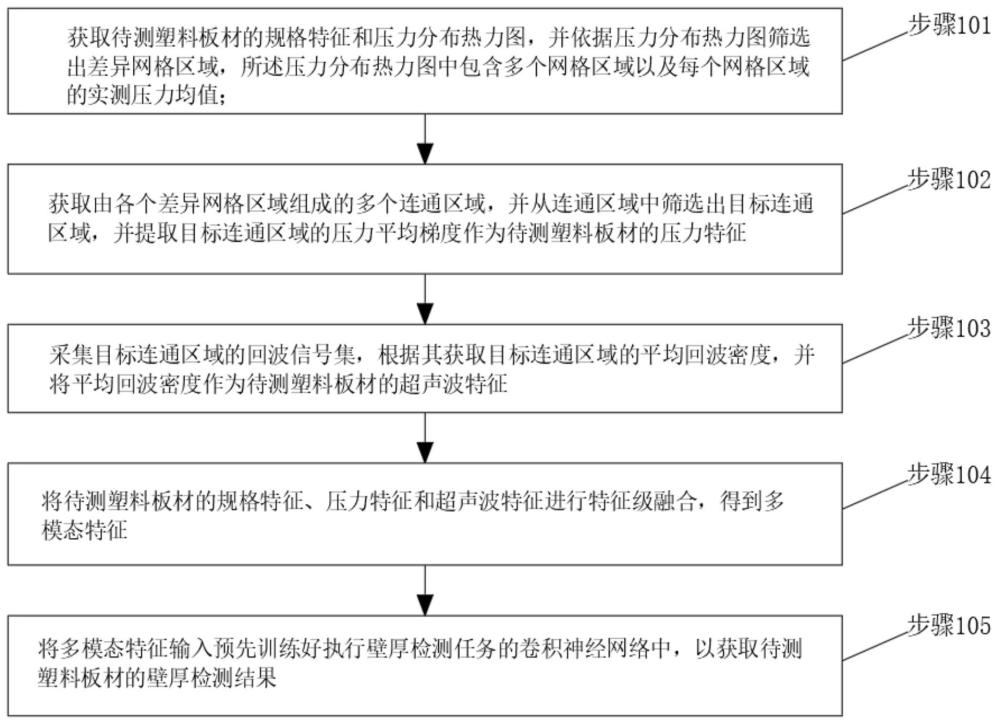

3、第一方面，本發明提供了一種雙層塑料吹塑檢測方法，包括：

4、獲取待測塑料板材的規格特征和壓力分布熱力圖，并依據壓力分布熱力圖篩選出差異網格區域，所述壓力分布熱力圖中包含多個網格區域以及每個網格區域的實測壓力均值；

5、獲取由各個差異網格區域組成的多個連通區域，并從連通區域中篩選出目標連通區域，并提取目標連通區域的壓力平均梯度作為待測塑料板材的壓力特征；

6、采集目標連通區域的回波信號集，根據其獲取目標連通區域的平均回波密度，并將平均回波密度作為待測塑料板材的超聲波特征；

7、將待測塑料板材的規格特征、壓力特征和超聲波特征進行特征級融合，得到多模態特征；

8、將多模態特征輸入預先訓練好執行壁厚檢測任務的卷積神經網絡中，以獲取待測塑料板材的壁厚檢測結果。

9、作為本發明第一方面的一種優選技術方案，所述規格特征包括但不限于待測塑料板材的尺寸、類型和設計厚度；

10、其中，每個網格區域的實測壓力均值的具體計算公式如下：；式中：為第i行第j列網格區域的實測壓力均值；為對應第i行第j列網格區域的第r個壓力傳感器采集得到的力；為第i行第j列網格區域的網格區域面積，為修正因子，r為每個網格區域?qū)?yīng)的壓力傳感器總數。

11、作為本發明第一方面的一種優選技術方案，所述修正因子根據壓力傳感器與網格中心的距離進行計算得到，其具體計算公式為，是為常數。

12、作為本發明第一方面的一種優選技術方案，所述篩選出差異網格區域，包括：

13、計算待測塑料板材的全局壓力均值和標準差；

14、其中，所述全局壓力均值的表達式如下：

15、;

16、其中，所述標準差的表達式如下：

17、;

18、根據全局壓力均值和標準差生成壓力閾值區間[]；

19、將每個網格區域的實測壓力均值與壓力閾值區間進行比較；

20、若或，則判定對應網格區域?yàn)椴町惥W(wǎng)格區域；

21、若且，則判定對應網格區域?yàn)榉遣町惥W(wǎng)格區域；

22、重復上述步驟，直至每個網格區域被遍歷，得到所有差異網格區域。

23、作為本發明第一方面的一種優選技術方案，所述從連通區域中篩選出目標連通區域，包括：

24、計算每個連通區域的壓力平均梯度，得到多個壓力平均梯度；

25、其中，所述壓力平均梯度的計算公式如下：

26、;

27、式中：為連通區域的壓力平均梯度，為網格的梯度值，為連通區域內的差異網格區域總數；

28、其中，所述網格的梯度值的計算公式如下：

29、;

30、式中：為網格的實測壓力均值，為網格的實測壓力均值，為網格的實測壓力均值，為網格的實測壓力均值，為網格的寬度，為網格的高度；

31、按數值從大到小，對多個壓力平均梯度進行排序，將排序第一壓力平均梯度對應的連通區域標記為目標連通區域。

32、作為本發明第一方面的一種優選技術方案，所述回波信號集中包括若干超聲波回波信號；

33、其中，所述獲取目標連通區域的平均回波密度，包括：

34、獲取回波信號集中有效回波信號的數量，以及目標連通區域的面積；

35、根據有效回波信號的數量和目標連通區域的面積，計算目標連通區域的平均回波密度；

36、其中，所述平均回波密度的具體計算公式如下：

37、;

38、式中：為平均回波密度，為目標連通區域內的有效回波信號的數量，為目標連通區域的面積。

39、作為本發明第一方面的一種優選技術方案，所述執行壁厚檢測任務的卷積神經網絡的訓練方法如下：

40、獲取歷史壁厚檢測訓練數據，將歷史壁厚檢測訓練數據劃分為壁厚檢測訓練集和壁厚檢測測試集；所述歷史壁厚檢測訓練數據包括壁厚檢測特征及其對應的標注標簽；

41、其中，所述壁厚檢測特征包括規格特征、壓力特征和超聲波特征；

42、其中，所述標注標簽包括“0”和“1”，“0”表示壁厚不合格，“1”?表示壁厚合格；

43、以卷積神經網絡為基礎架構構建執行分類任務的分類器，將壁厚檢測訓練集中的壁厚檢測特征作為分類器的輸入，以及將標注標簽作為分類器的輸出，對分類器進行訓練，得到初始分類網絡；

44、利用壁厚檢測測試集對初始分類網絡進行模型驗證，輸出大于等于預設測試準確度閾值的初始分類網絡，作為執行壁厚檢測任務的卷積神經網絡。

45、第二方面，本發明提供了一種雙層塑料吹塑檢測系統，基于上述所述的雙層塑料吹塑檢測方法來實現，包括：

46、數據獲取模塊，用于獲取待測塑料板材的規格特征和壓力分布熱力圖，并依據壓力分布熱力圖篩選出差異網格區域，所述壓力分布熱力圖中包含多個網格區域以及每個網格區域的實測壓力均值；

47、第一特征提取模塊，用于獲取由各個差異網格區域組成的多個連通區域，并從連通區域中篩選出目標連通區域，并提取目標連通區域的壓力平均梯度作為待測塑料板材的壓力特征；

48、第二特征提取模塊，用于采集目標連通區域的回波信號集，根據其獲取目標連通區域的平均回波密度，并將平均回波密度作為待測塑料板材的超聲波特征；

49、特征融合模塊，用于將待測塑料板材的規格特征、壓力特征和超聲波特征進行特征級融合，得到多模態特征；

50、吹塑檢測模塊，用于將多模態特征輸入預先訓練好執行壁厚檢測任務的卷積神經網絡中，以獲取待測塑料板材的壁厚檢測結果。

51、第三方面，本發明提供了一種電子設備，包括存儲器、處理器以及存儲在存儲器上并在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述任一項所述雙層塑料吹塑檢測方法。

52、第四方面，本發明提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質上存儲有計算機程序，所述計算機程序被執行時實現上述任一項所述雙層塑料吹塑檢測方法。

53、在上述技術方案中，本發明提供的技術效果和優點：

54、本發明通過多點壓力傳感器陣列對塑料板材的壓力分布進行網格化測量，并結合連通域分析精準篩選出壁厚異常區域，避免了單點測量方式導致的誤判和檢測覆蓋不足的問題；相較于現有方法，本技術能夠通過全局壓力分布的統計特性識別局部異常，并進一步結合超聲波檢測對目標連通區域進行厚度驗證，使得壁厚檢測更加精準和穩定；

55、并且，通過先行篩選出壁厚變化劇烈的目標連通區域，減少了對整個塑料板材的高密度測量，降低了計算復雜度，同時確保檢測精度不受影響；此外，通過特征級融合方法，將塑料板材的規格特征、壓力特征和超聲波特征進行融合，并利用深度學習模型進行壁厚智能分析，使得檢測結果具有更強的適應性和泛化能力，減少了人為干預，提高了自動化程度；

56、相比現有技術，本發明能夠在不同尺寸、不同材質的塑料板材上實現高效、精準的壁厚檢測，確保檢測的全面性、穩定性和計算效率，為塑料制品生產的質量控制提供了更加可靠的技術支持。
