本實用新型屬于汽車電子技術領域,尤其涉及一種新能源汽車融合控制系統，更具體的說，涉及一種各系統之間能夠交互的新能源汽車融合控制系統。

背景技術：

在電動汽車電子控制領域中,現有的技術通常由汽車電池管理,汽車電機控制系統與汽車電子控制系統多系統共同組成。其組成結構一般如圖1所示。

這種基于解析性思維的系統構成方式下，電池管理系統、電機控制系統、電子控制系統作為獨立的子系統，各自有一套獨立的傳感器、獨立的決策、執行控制。各系統之間的數據交互很少，無法完成相對復雜的運算和綜合決策。由于各系統采用獨立的協議解析方式，整車傳感器或電子系統的擴展必然涉及到每個系統的更改，造成擴展困難，且穩定性能差。

隨著汽車智能化的發展，數據的采集、分析、通訊、決策具有需求數據類型多，數據量巨大，要求時間快速，計算速度快的特點。所以將需要一種集中化處理數據，快速通訊與判斷執行的新方式來對汽車的總成系統與各子系統連接，需要強化集中運算能力，快速數據通道，快速執行的融合控制系統。

技術實現要素：

本實用新型提供一種新能源汽車融合控制系統，以解決上述背景技術中傳統的汽車控制系統，各系統之間的數據交互很少，且穩定性能差的問題。

本實用新型所解決的技術問題采用以下技術方案來實現：本實用新型提供一種新能源汽車融合控制系統，包括中央處理器、擴展電子設備接口、傳感器接口、總線接口；

所述中央處理器通過總線接口分別連接電池管理系統、電機控制系統、電子控制系統；

所述中央處理器通過傳感器接口連接多個傳感器；

所述中央處理器通過擴展電子設備接口連接多個擴展設備。

進一步的，所述總線接口包括CAN總線收發器、第一電阻、第一電容，所述CAN總線收發器的電源端接第一電容的一端且都接電源電壓，其收發端和控制端都與中央處理器連接，其輸入端為總線接口的接入端口，且接第一電阻的一端，其輸出端為總線接口的輸出端口，且接第一電阻的另一端，所述第一電容的另一端接地。

進一步的，所述傳感器接口包括第二電阻、第三電阻、第二電容、穩壓器，所述第二電阻的一端為傳感器接口接入端口，另一端接第三電阻的一端、齊納二極管的陰極、第二電容的一端，所述第三電阻的另一端接齊納二極管的陽極、第二電容的另一端且都接地。

進一步的，所述擴展電子設備接口包括收發器、第四電阻到第六電阻、第三電容，所述收發器的收發端和控制端與中央處理器連接，其電源端接電源電壓，其接地端接地，其正極輸入端為擴展電子設備接口的正極接入端口，且接第五電阻的一端、第四電阻的一端，其負極輸入端為擴展電子設備接口的負極接入端口，且接第五電阻的另一端、第六電阻的一端，所述第四電阻的另一端接第三電容的一端且都接電源電壓，所述第六電阻的另一端接第三電容的另一端且都接地。

進一步的，還包括電源轉換模塊，所述電源轉換模塊連接中央處理器的電源端。

進一步的，所述電源轉換模塊包括電源轉換芯片、二極管、第四電容到第七電容，所述電源芯片的輸入端接第四電容的一端、第五電容的一端、二極管的陰極，其輸出端為電源電壓的輸出端，且接第六電容的一端、第七電容的一端，所述二極管的陽極接蓄電池，所述第四電容到第七電容的另一端都接地。

進一步的，所述中央處理器還分別連接復位電路和時鐘電路。

本實用新型的新能源汽車融合控制系統的有益技術效果是：

1、本實用新型的電源轉換模塊將汽車低壓蓄電池電源BAT轉換成系統電源電壓VCC。其中，二極管用于電源的反接保護，該電源轉換模塊中的電容用于為輸入旁路電容或輸出旁路電容對輸入電壓進行濾波，電壓轉換芯片能夠完成高電壓向低電壓的轉換，將蓄電池電壓轉變?yōu)檫m合系統應用的電壓，能夠?yàn)橄到y(tǒng)提供穩定性能好的電壓。

2、本實用新型的傳感器接口采用2個電阻構成分壓電路，將傳感器輸出的電壓轉換為中央處理器的AD轉換通道允許的電壓范圍，齊納二極管用于對輸入電壓進行鉗位以避免電壓的波動對中央處理器造成損壞，該接口中的電容用于過濾傳感器輸出信號的高頻干擾以確保檢測的準確性。

3、本實用新型的擴展電子設備接口通過收發器連接到中央處理器的串口，其中該擴展電子設備接口中的電容用于收發器電源的濾波，電阻為總線提供合適的偏置電壓。所有需要擴展的設備均按照事先制定 好的協議連接到設備擴展總線上，保障擴展設備接入后的穩定性能好。

4、本實用新型的新能源汽車融合控制系統通過總線接口與連接電池管理系統、電機控制系統、電子控制系統連接，通過傳感器接口連接多個傳感器，通過擴展電子設備接口連接多個擴展設備。利用傳感器和擴展設備數據獲取車內狀態數據和車外環境數據，經過中央處理器進行數據處理，最終實現對電池管理系統、電機控制系統、電子控制系統的綜合管理以及數據的交互。

附圖說明

圖1是傳統的汽車控制系統的組成結構圖；

圖2是本實用新型的結構框圖；

圖3是本實用新型的融合控制系統的電路原理圖。

圖4是本實用新型的電源轉換模塊的電路原理圖。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

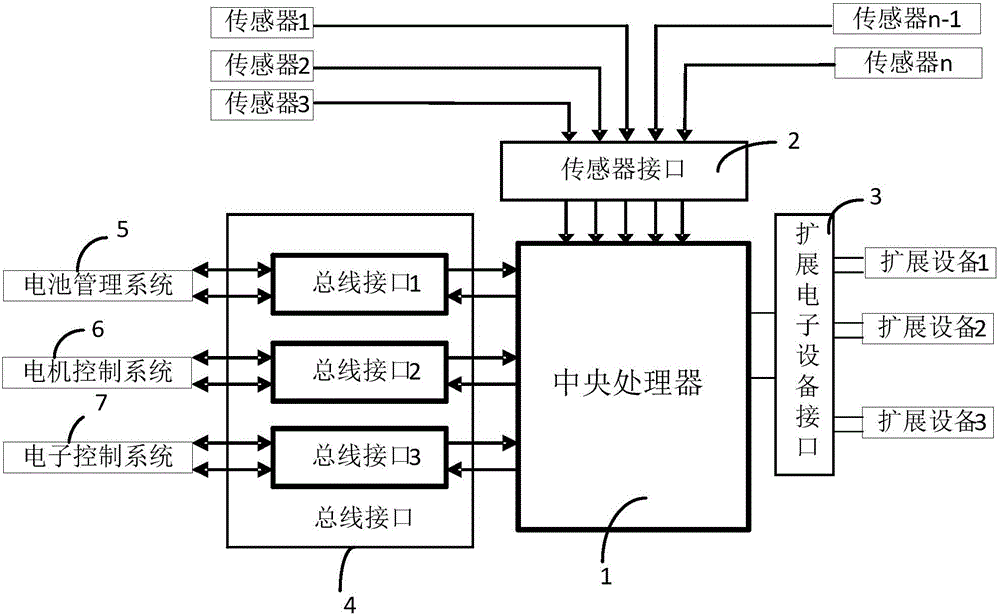

本實施例包括：一種新能源汽車融合控制系統，如圖2所示，包括中央處理器1、擴展電子設備接口3、傳感器接口2、總線接口4；

中央處理器1通過總線接口4分別連接電池管理系統5、電機控制系統6、電子控制系統7；

其中，參考圖3，總線接口4包括CAN總線收發器U1、第一電阻R12、第一電容C9，CAN總線收發器U1的電源端接第一電容C9的一端且都接電源電壓VCC，其收發端和控制端都與中央處理器連接，其輸入端為總線接口4的接入端口，且接第一電阻R12的一端，其輸出端為總線接口4的輸出端口，且接第一電阻R12的另一端，第一電容C9的另一端接地。圖3中，CAN總線收發器選用TJA1050型號。

中央處理器1通過傳感器接口2連接多個傳感器；

其中，參考圖3，傳感器接口2包括第二電阻R2、第三電阻R3、第二電容C12、穩壓器D2，第二電阻R2的一端為傳感器接口2接入端口，另一端接第三電阻R3的一端、齊納二極管D2的陰極、第二電容C12的一端，第三電阻R3的另一端接齊納二極管D2的陽極、第二電容C12的另一端且都接地。

傳感器接口經過電阻R2和R3、齊納二極管D2 、電容C12進行電壓變換和濾波后進入中央處理器的AD采集通道AD1。其中，采用2個電阻（R2、R3）構成分壓電路，將傳感器輸出的電壓轉換為中央處理器的AD轉換通道允許的電壓范圍，齊納二極管D2用于對輸入電壓進行鉗位以避免電壓的波動對中央處理器造成損壞，該接口中的電容C12用于過濾傳感器輸出信號的高頻干擾以確保檢測的準確性。

中央處理器1通過擴展電子設備接口3連接多個擴展設備。

其中，參考圖3，擴展電子設備接,3包括收發器U4、第四電阻R8到第六電阻R9、第三電容C8，收發器U4的收發端和控制端與中央處理器連接，其電源端接電源電壓VCC，其接地端接地，其正極輸入端為擴展電子設備接口3的正極接入端口，且接第五電阻R10的一端、第四電阻R8的一端，其負極輸入端為擴展電子設備接口3的負極接入端口，且接第五電阻R10的另一端、第六電阻R9的一端，第四電阻R8的另一端接第三電容C8的一端且都接電源電壓VCC，第六電阻R9的另一端接第三電容C8的另一端且都接地。

擴展電子設備接口通過收發器連接到中央處理器的串口，其中該擴展電子設備接口中的電容C8用于收發器U4電源的濾波，電阻R8、R9為總線提供合適的偏置電壓，電阻R10為總線終端電阻。所有需要擴展的設備均按照事先制定 好的協議連接到設備擴展總線上,保障擴展設備接入后的穩定性能好。

本實用新型還包括電源轉換模塊，電源轉換模塊連接中央處理器的電源端。

參考附圖4，電源轉換模塊包括電源轉換芯片U5、二極管D1、第四電容C4到第七電容C7，電源芯片U5的輸入端接第四電容C4的一端、第五電容C5的一端、二極管D1的陰極，其輸出端為電源電壓VCC的輸出端，且接第六電容C6的一端、第七電容C7的一端，二極管D1的陽極接蓄電池BAT，第四電容C4到第七電容C7的另一端都接地。

電源轉換模塊將汽車低壓蓄電池電源BAT轉換成系統電源電壓VCC。其中，二極管的用于電源的反接保護，該電源轉換模塊中的電容C4、C5用于為輸入旁路電容對輸入電壓進行濾波，電容C6、C7為輸出旁路電容對輸出電壓進行濾波,電壓轉換芯片U5能夠完成高電壓向低電壓的轉換，將蓄電池電壓轉變?yōu)檫m合系統應用的電壓，能夠?yàn)橄到y(tǒng)提供穩定性能好的電壓。

此外，中央處理器還分別連接復位電路和時鐘電路。

工作原理：各子系統（如電池管理系統、電機控制系統、電子控制系統）、擴展設備、傳感器的數據通過不同的接口上傳到中央處理器；并將獲取的車外環境數據和車內狀態數據，傳遞給中央處理器進行數據處理；中央處理器對數據進行過濾和解析后；中央處理器根據數據解析結果刷新功能數據表。這樣就完成了數據的第一步融合，即歸一化。

中央處理器根據數據解析的結果確定當前的車輛運行狀態（如駐車、啟動、加速、減速、上坡等）、電池管理系統的狀態（如剩余電量、電池電壓、電池溫度、輸出功率等）、電機控制系統狀態（如轉速、扭矩、電機溫度、故障信息等）以及擴展設備的狀態（如360全景泊車、車道偏移預警、前車碰撞預警等）。中央處理器將根據不同設備總線的特征對數據進行重構，將數據轉換為對應設備/系統能夠識別的格式發送到對應設備/系統，以控制設備/系統的執行/切換動作。這樣就完成了數據的第二步融合，即綜合決策。

最終完成汽車網絡及傳感器數據的綜合采集、汽車網絡和車外環境的交互、擴展電子設備的接入和識別等功能。

本實用新型的新能源汽車融合控制系統通過總線接口與連接電池管理系統、電機控制系統、電子控制系統連接，通過傳感器接口連接多個傳感器，通過擴展電子設備接口連接多個擴展設備。利用傳感器和擴展設備數據獲取車內狀態數據和車外環境數據，經過中央處理器進行數據處理，最終實現對電池管理系統、電機控制系統、電子控制系統的綜合管理以及數據的交互。

利用本實用新型的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
