本發明涉及自動控制，具體涉及一種一進二出系統的pid控制方法和裝置。

背景技術：

1、工業控制領域，為實現工藝指標的精確控制，常配置一進二出的工藝控制系統，并提出以下工藝控制需求：

2、(1)如采用大口徑閥門與小口徑閥門結合，或者大通量調速泵與小通量調速泵結合；

3、(2)出現大擾動時，利用大口徑閥門或者大通量調速泵及時調節響應；

4、(3)大擾動消失后，要求大口徑閥門或者大通量調速泵盡量少參與調節，而主要采用小口徑閥門或者小通量調速泵實現精細調節；

5、(4)在沒有大擾動期間，要求小口徑閥門或者小通量調速泵盡可能運行于可調區間的中心值附近，以提高響應特性和控制精度。

6、這種需求在工業領域普遍存在，如果能很好解決能帶來較為廣泛的意義。

7、目前針對上述工藝控制需求，一般采用以下方案：

8、(1)用mvb指代大口徑調節閥或者大通量調速泵控制輸出，用mvs指代小口徑調節閥或者小通量調速泵控制輸出；

9、(2)pidb為采用mvb作為輸出的pid控制器；pids為采用mvs作為輸出的pid控制器；

10、(3)基于err、mvb、mvs等數值制定切換規則，實現不同偏差、不同mvb、mvs值時，pidb和pids的控制切換，以實現上述工藝控制需求。

11、然后上述方案的缺點如下：

12、(1)切換規則復雜，控制方案與工藝需求的關系不夠直觀和線性，現場調試、維護困難；

13、(2)控制切換過程一般存在跳變，因而控制精度欠佳。

14、采用如圖1和圖2所示的常規分程控制無法滿足工藝控制需求。

技術實現思路

1、本發明為了克服以上技術的不足，提供了一種一進二出系統的pid控制方法和裝置，通過一種直觀、線性的解決方案，既滿足了有、無大擾動時，系統對mvb和mvs的調節需求；又滿足了大擾動消除后，mvb少參與調節，mvs運行在可調區間中心值附近的要求。

2、本發明克服其技術問題所采用的技術方案是：

3、本發明的第一個方面提出的一種一進二出系統的pid控制方法，所述一種一進二出系統至少包括pid控制器，所述pid控制方法包括，基于pid控制器計算控制增量，所述pid控制器用于基于一個測量輸入至少控制兩路控制輸出，所述兩路控制輸出分別對應第一輸出量和第二輸出量，其中第一輸出量的穩態增益大于等于第二輸出量；基于第二輸出量的預設調節上限和預設調節下限確定中心值；基于第二輸出量的預設調節上限、預設調節下限、中心值和控制增量確定系數k，包括：若第二輸出量mvs大于中心值，基于第二控制輸出量的預設調節上限和中心值采用公式(1)確定系數k，若控制增量小于0時，則系數k等于1，若第二輸出量mvs小于等于中心值，基于第二控制輸出量的預設調節下限和中心值采用公式(2)確定系數k，若控制增量大于0時，則系數k等于1，其中，mvs為第二輸出量，

4、k＝((預設調節上限-中心值)-(mvs-中心值))/(預設調節上限-中心值)?(1)

5、k＝((中心值-預設調節下限)-(中心值-mvs))/(中心值-預設調節下限)?(2)

6、基于系數k分別計算并得到第一輸出量和第二輸出量。

7、利用系數使一進二出系統二個mv實現線性切換，避免輸出跳變，只采用一個pid控制器即可實現一進二出系統控制，參數更容易整定。

8、進一步的，所述基于第二輸出量的預設調節上限、預設調節下限、中心值和控制增量確定系數k，還包括，對系數k進行限幅，使系數k不大于1.0，不小于0.0。

9、進一步的，所述基于系數k分別計算并得到第一輸出量和第二輸出量，具體包括：分別基于公式(3)和公式(4)計算第一輸出量和第二輸出量，

10、mvb′＝mvb+(1.0-k)*△mv?????(3)

11、mvs′＝mvs+k?*放大倍數*△mv???(4)

12、其中，mvb為當前第一輸出量，mvb′為待輸出第一輸出量，mvs為當前第二輸出量，mvs′為待輸出第二輸出量，放大倍數為mvb的穩態增益/mvs的穩態增益，△mv為控制增量。

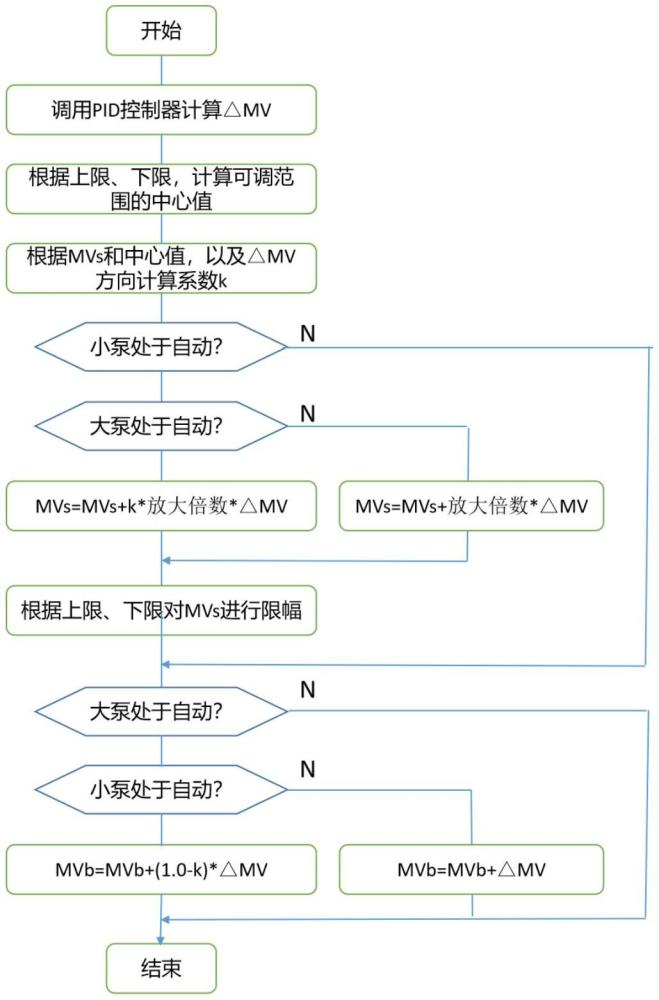

13、進一步的，還包括依次判斷控制當前第二輸出量的狀態和控制第一輸出量的狀態，從而依次計算第二輸出量和第一輸出量，其中，計算第二輸出量具體包括：若控制第二輸出量的狀態為手動，則不對第二輸出量進行操作；若控制第二輸出量的狀態為自動，則判斷控制第一輸出量的狀態，若控制第一輸出量的狀態為自動，則基于所述公式(4)計算第二輸出量；若控制第一輸出量的狀態為手動，則基于公式(5)計算第二輸出量，mvs′＝mvs+放大倍數*△mv(5),基于預設調節上限和預設調節下限對第二輸出量進行限制幅度。

14、進一步的，還包括依次判斷控制當前第二輸出量的狀態和控制第一輸出量的狀態，從而依次計算第二輸出量和第一輸出量，

15、其中，計算第一輸出量具體包括：

16、若控制第一輸出量的狀態為手動，則不對第一輸出量進行操作；

17、若控制第一輸出量的狀態為自動，則判斷控制第二輸出量的狀態，

18、若控制第二輸出量的狀態為自動，則基于所述公式(3)計算第一輸出量；

19、若控制第二輸出量的狀態為手動，則基于公式(6)計算第一輸出量，

20、mvb′＝mvb+△mv?????(6)。

21、進一步的，還包括將所述中心值替換為預設值，所述預設值為預設調節下限和預設調節上限范圍內的任意值。

22、系數k與mvs與可調區間中心值的相對位置有關和△mv變化方向有關。mvs越偏離中心值，系數越小，△mv變化方向使mvs趨向可調區間中心值，則將系數k設置為1.0。當mvs趨向可調區間的上限或者下限時，mvs的調節越來越慢，同時mvb的調節越來越快；當mvs趨向可調區間中心值時mvs全速調節，mvb保持不動。

23、本發明的另一個方面還提出了一種一進二出系統的pid控制裝置，用于運行上述一種一進二出系統的pid控制方法，包括：pid模塊，系數計算模塊和線性切換模塊，所述pid模塊根據一個測量輸入至少控制兩路控制輸出，以及基于pid參數和控制偏差計算得到控制增量；所述系數計算模塊用于計算中心值，并基于預設調節上限、預設調節下限、可調范圍中心值和控制增量確定系數k；所述線性切換模塊用于基于系數k切換控制第一輸出量和第二輸出量。

24、本發明的有益效果是：

25、1、利用系數和放大倍數實現一個pid控制器同時控制一進二出系統二個mv；

26、2、利用系數使一進二出系統二個mv實現線性切換，避免輸出跳變；

27、3、只需要采用一個pid控制器即可實現一進二出系統控制，參數更容易整定；

28、4、既滿足了有、無大擾動時，系統對mvb和mvs的調節需求；又滿足了大擾動消除后，mvb少參與調節，mvs運行在可調區間中心值附近的要求。
