本技術涉及烤爐旋鈕，特別涉及一種無線旋鈕。

背景技術：

1、目前，現有的電器如燒烤爐、微波爐等都是通過旋鈕開關調節開關狀態及火力大小，但目前市面上的爐具所使用的旋鈕通用性較低，基本是一款旋鈕只能對應匹配一款閥門，并且，拆裝麻煩，用戶維修更換配件不方便。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種無線旋鈕，通用性高，并且拆裝方便，便于用戶維修更換。

2、根據本實用新型實施例的一種無線旋鈕，包括：

3、旋鈕主體，設置有磁性開關和燈板，磁性開關與燈板磁性連接，旋鈕主體的底部設置有插接孔；

4、適配件，與所插接孔插接，適配件包括中空結構的連接主體，連接主體的頂部設置有扣腳，扣腳與插接孔扣接以實現旋鈕主體與適配件卡扣連接。

5、根據本實用新型實施例的一種無線旋鈕，至少具有如下有益效果：

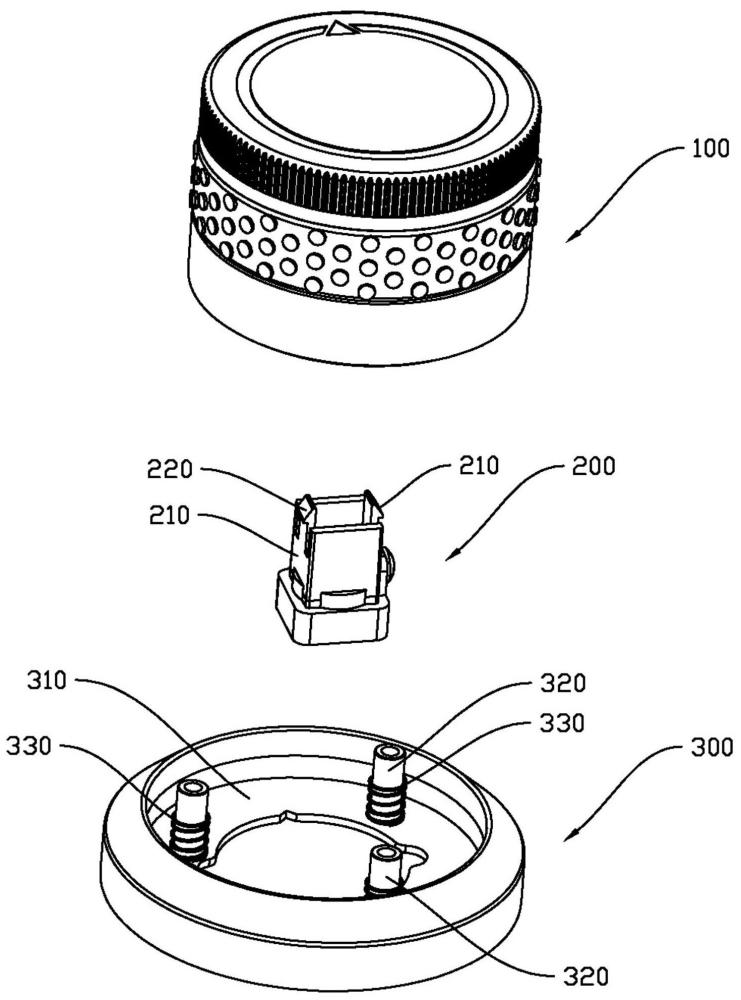

6、本申請的旋鈕主要用于烤爐等爐具。現有的烤爐上均設置有帶轉軸的閥門，其中，轉軸主要用于操控閥門的開啟和關閉，而用戶主要利用旋鈕去操控轉軸。但現有的旋鈕的通用性較低，一款旋鈕只能對應匹配一款規格的閥門，對于轉軸長度不同的閥門，同一個旋鈕無法適配使用。針對目前的這種情況，本申請提出一種解決方案。如圖所示，旋鈕本體設置有一個適配件，通過適配件是旋鈕可適用于多種規格轉軸的閥門。其中，如圖所示，本申請的適配件還設置有一個可拆卸的限位板。具體的工作原理：用戶先根據閥門的轉軸的尺寸選用對應的限位板，將限位板安于適配件上后再將轉軸與適配件插接。當轉軸與適配件插接后，限位板的底部與閥門面板抵接，以此可準確地確定轉軸與旋鈕的安裝深度，用戶隨后將轉軸與適配件鎖緊固定，再將旋鈕與適配件插接即可。同時，適配件設置有扣腳，通過扣腳與插接孔的端部扣接而形成可實現快速拆裝的卡扣組件，方便用戶拆裝更換配件。利用適配件作為旋鈕與閥門轉軸安裝的過渡配件，使得同一款旋鈕可與多種長度尺寸轉軸匹配，有效地提高了旋鈕的通用性。

7、根據本實用新型實施例的一種無線旋鈕，旋鈕主體包括安裝殼體和燈板，安裝殼體設置有電池倉和電路板倉，燈板設置于電路板倉內，燈板的引腳從電路板倉延伸至電池倉內。

8、根據本實用新型實施例的一種無線旋鈕，安裝殼體還包括設置于安裝殼體底部的封口底板，插接孔設置于封口底板上，燈板設置于封口底板上。

9、根據本實用新型實施例的一種無線旋鈕，磁性開關包括第一磁體和設置于燈板上的第二磁體，封口底板朝向燈板的一面設置有導向槽，導向槽設置于第二磁體下方的端部為觸發位，第一磁體設置于導向槽，第一磁體可與導向槽內沿導向槽的走向活動，當第一磁體活動至觸發位時，第一磁體與第二磁體形成磁性開關。第一磁體和第二磁體均設置于旋鈕本體上，使得旋鈕具有自帶磁性開關的功能，無需爐具另設磁體配合才能觸發磁吸開關，簡化了旋鈕與爐具的安裝。

10、具體的工作原理為：當用戶轉動旋鈕使第一磁體活動至觸發位時，第二磁體與第一磁體磁性連接以形成磁性開關，燈板即可亮燈。通過在旋鈕本體自設磁性開關以實現旋鈕自身可通過磁性開關自行觸發燈板的亮燈或滅燈，以實現通過旋鈕的發光而提醒用戶爐具是否處于啟動狀態。其中，本申請的安裝殼體具有透光部，燈板亮燈時的光線可透過透光部。

11、根據本實用新型實施例的一種無線旋鈕，導向槽呈l型結構。具體地，如圖所示，當爐具處于關閉狀態時，第一磁體位于導向槽遠離觸發位的一端，即使爐具受到輕微震動使得導向槽內的第一磁體出現晃動情況，第一磁體也不會因震動而移動至觸發位而導致磁性開關誤觸發而導致旋鈕亮燈；而當用戶旋動旋鈕時，導向槽跟隨轉動而使第一磁體滑動至觸發位，磁性開關接通，燈板正常亮燈。結構簡單實用，可避免旋鈕誤觸而錯誤亮燈。

12、根據本實用新型實施例的一種無線旋鈕，封口底板朝向電路板倉的一側設置有連接塊，連接塊結構中空以形成插接孔，適配件與連接塊插接，扣腳與連接塊的頂部扣接。

13、根據本實用新型實施例的一種無線旋鈕，旋鈕主體還設置有活動底座，活動底座設置于旋鈕主體的底部，活動底座可沿旋鈕主體的軸向方向上下活動。

14、根據本實用新型實施例的一種無線旋鈕，活動底座朝向封口底板的一側設置有插接槽，安裝殼體的下端與插接槽活動插接。

15、根據本實用新型實施例的一種無線旋鈕，活動底座朝向封口底板的一側設置有導向柱，導向柱與封口底板插接。

16、根據本實用新型實施例的一種無線旋鈕，導向柱的外部套設置有復位彈簧。具體的工作原理為：當旋鈕與閥門的轉軸插接安裝后，活動底座與閥門的面板抵接，而此時復位彈簧處于被壓縮狀態，復位彈簧始終對活動底座產生朝向閥門的力，使得活動底座始終與閥門的面板貼合抵接，使旋鈕與閥門的安裝美觀。

17、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種無線旋鈕，其特征在于，包括：

2.根據權利要求1所述的一種無線旋鈕，其特征在于，所述旋鈕主體包括安裝殼體和燈板，所述安裝殼體設置有電池倉和電路板倉，所述燈板設置于所述電路板倉內，所述燈板的引腳從所述電路板倉延伸至所述電池倉內。

3.根據權利要求2所述的一種無線旋鈕，其特征在于，所述安裝殼體還包括設置于所述安裝殼體底部的封口底板，所述插接孔設置于所述封口底板上，所述燈板設置于所述封口底板上。

4.根據權利要求3所述的一種無線旋鈕，其特征在于，所述磁性開關包括第一磁體和設置于所述燈板上的第二磁體，所述封口底板朝向所述燈板的一面設置有導向槽，所述導向槽設置于所述第二磁體下方的端部為觸發位，所述第一磁體設置于所述導向槽，所述第一磁體可與所述導向槽內沿所述導向槽的走向活動，當所述第一磁體活動至所述觸發位時，所述第一磁體與所述第二磁體形成所述磁性開關。

5.根據權利要求4所述的一種無線旋鈕，其特征在于，所述導向槽呈l型結構。

6.根據權利要求3所述的一種無線旋鈕，其特征在于，所述封口底板朝向所述電路板倉的一側設置有連接塊，所述連接塊結構中空以形成所述插接孔，所述適配件與所述連接塊插接，所述扣腳與所述連接塊的頂部扣接。

7.根據權利要求3所述的一種無線旋鈕，其特征在于，所述旋鈕主體還設置有活動底座，所述活動底座設置于所述旋鈕主體的底部，所述活動底座可沿所述旋鈕主體的軸向方向上下活動。

8.根據權利要求7所述的一種無線旋鈕，其特征在于，所述活動底座朝向所述封口底板的一側設置有插接槽，所述安裝殼體的下端與所述插接槽活動插接。

9.根據權利要求8所述的一種無線旋鈕，其特征在于，所述活動底座朝向所述封口底板的一側設置有導向柱，所述導向柱與所述封口底板插接。

10.根據權利要求9所述的一種無線旋鈕，其特征在于，所述導向柱的外部套設置有復位彈簧。

技術總結
本技術公開了一種無線旋鈕，包括旋鈕主體，設置有磁性開關和燈板，磁性開關與燈板磁性連接，旋鈕主體的底部設置有插接孔；適配件，與所插接孔插接，適配件包括中空結構的連接主體，連接主體的頂部設置有扣腳，扣腳與插接孔扣接以實現旋鈕主體與適配件卡扣連接。

技術研發人員：郭登隆
受保護的技術使用者：江門協華電子科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
