本發明涉及用于創建用于監控反應器中的放熱反應的程序的項目規劃系統和方法。此外，本發明涉及一種用于監控反應器中的放熱反應的計算機程序。

背景技術：

1、熱失控是由于放熱反應而的化學反應的溫度控制的損失，該放熱反應能夠?qū)е路磻?yīng)器中的爆炸性的溫度上升。當產生的熱量(諸如例如反應熱量)不再能夠被充分地消散時，然后，出現溫度控制的損失。其結果是反應速度增加并且因此是自加速過程，該自加速過程從反應過程或分解過程中釋放其他能量。

2、由此，反應器內的溫度升高并且因此壓力通常也升高。這也稱為失控反應(英文：“runaway?reaction”失控反應)。失控反應或自加速導致安全裝置、例如安全閥門或保險片的反應，并且引起產品溢出(或在最壞的情況下反應器爆炸)，在其突然釋放的情況下能夠出現高度的氣體排放，該氣體排放甚至是易燃的或有毒的。

3、該問題尤其出現在以半批式操作的方式運行的、具有放熱反應的反應器的情況下。在此，該問題包括但不限于能夠造成反應漸漸停止，并且同時造成加入的反應物(即所謂的積累)的富集。在反應重新開始時，該積累能夠?qū)е轮笖?shù)級的能量釋放，其由于自加速反應僅難以控制。

4、因此，在準備階段期望已經經由早期識別方法來確定失控反應的危險潛力。

5、biernath、johannes等的出版物“model-based?zero?emission?safety?conceptfor?reactors?with?exothermal?reactions?for?chemical?plants具有化工廠放熱反應的反應器的基于模型的、零排放安全概念”，journal?of?loss?prevention?in?theprocess?industries?72(2021):104494給出關于已知的“在線”基于模型的早期識別方法的概述。這些方法使用發散準則、絕熱準則或積累準則。

6、基于發散準則的發散方法(也是ep?0?882?499?a1的主題)描述了如何經由反應器的溫度變化、溫度變化速度和在反應器與冷卻套之間的溫度差異速度來展開體積。在此，如果造成體積隨時間的推移而增大，則容易想到存在失控反應。該方法在公開文獻中使出：在識別與出現失控反應之間的時間只為很短的時間段，使得根據反應加速僅可有條件的對策是可行的。

7、在積累準則的情況下確定反應添加組分(即，反應物)的積累，并且從中確定在失控反應的情況下在反應器中的最大溫度和最大壓力。在此，為了確定積累，列舉借助于光學方法或紅外光譜的直接濃度測量或者列舉間接方法、諸如例如能量平衡方法。例如，將最大溫度與反應器的設計溫度進行比較，并且在超過閾值的情況下例如禁止添加反應組分。

8、在失控反應情況下的對于絕熱的溫度升高計算和對于積累準則的其他詳細信息在schmidt?c.、biernath?j.、schmidt?j.、denecke?j.的出版物2022，protection?ofchemical?reactors?against?exothermal?runaway?reactions?with?smartoverpressure?protection?devices(使用智能過壓保護裝置保護化學反應器免受放熱失控反應)，chemical?engineering?transactions,90,493-498doi:10.3303/cet2290083中被描述。在此也還公開對于能量平衡方法的其他細節。

9、對于其他的現有技術，例如，參考wo?03/103826al(包括但不限于能量平衡方法)和wo?00/47632al。

10、在此，從現有技術中已知的早期識別方法中的挑戰為轉變?yōu)榘踩嚓P(guān)的、可編程邏輯控制器。該控制器限制了數學模塊、循環處理的數量，僅提供了有限的編程語言，并且此外受到規范的要求，包括但不限于根據iec?61511的要求。

技術實現思路

1、因此，本發明的目的是給出用于創建程序的項目規劃系統和方法，該程序用于監控反應器中的放熱反應，該項目規劃系統和方法使其是可行的，即，能夠在安全相關的、可編程邏輯控制器中實施監控。

2、該目的通過根據專利權利要求1的項目規劃系統和根據專利權利要求6的方法來實現。用于監控反應器中的放熱反應的計算機程序是專利權利要求11的主題。有利的設計方案分別是從屬權利要求的主題。

3、為了創建程序，用于創建用于監控反應器中的放熱反應的程序的根據本發明的項目規劃系統提供：

4、-至少一個具有數學模型的第一功能模塊，該第一功能模塊用于，基于測量值并且基于反應器中的組分的物質數據，優選地通過對反應器中的組分的濃度的確定，確定在失控反應的情況下反應器中的最大溫度和/或最大壓力，并且

5、-至少一個第二功能模塊，該第二功能模塊用于確定反應器中的一種或多種組分的物質數據、特別是熱容量、密度、蒸氣壓力、電導率、溶解度和/或粘度。

6、在用于創建用于監控在反應器中的放熱反應的程序的根據本發明的方法的情況下，該程序從以下中創建

7、-至少一個具有數學模型的第一功能模塊，該第一功能模塊用于，基于測量值并且基于反應器中的組分的物質數據，優選地通過對反應器中的組分的濃度的確定，確定在失控反應的情況下反應器中的最大溫度和/或最大壓力，和

8、-至少一個第二功能模塊，該第二功能模塊用于確定反應器中的一種或多種組分的物質數據、特別是熱容量、密度、蒸氣壓力、電導率、溶解度和/或粘度。

9、根據本發明的、用于監控在反應器中的放熱反應的計算機程序包括：

10、-至少一個具有數學模型的第一功能模塊，該第一功能模塊用于，基于測量值并且基于反應器中的組分的物質數據，優選地通過對反應器中的組分的濃度的確定，確定在失控反應的情況下反應器中的最大溫度和/或最大壓力，和

11、-至少一個第二功能模塊，該第二功能模塊用于確定反應器中的一種或多種組分的物質數據、特別是熱容量、密度、蒸氣壓力、電導率、溶解度和/或粘度。

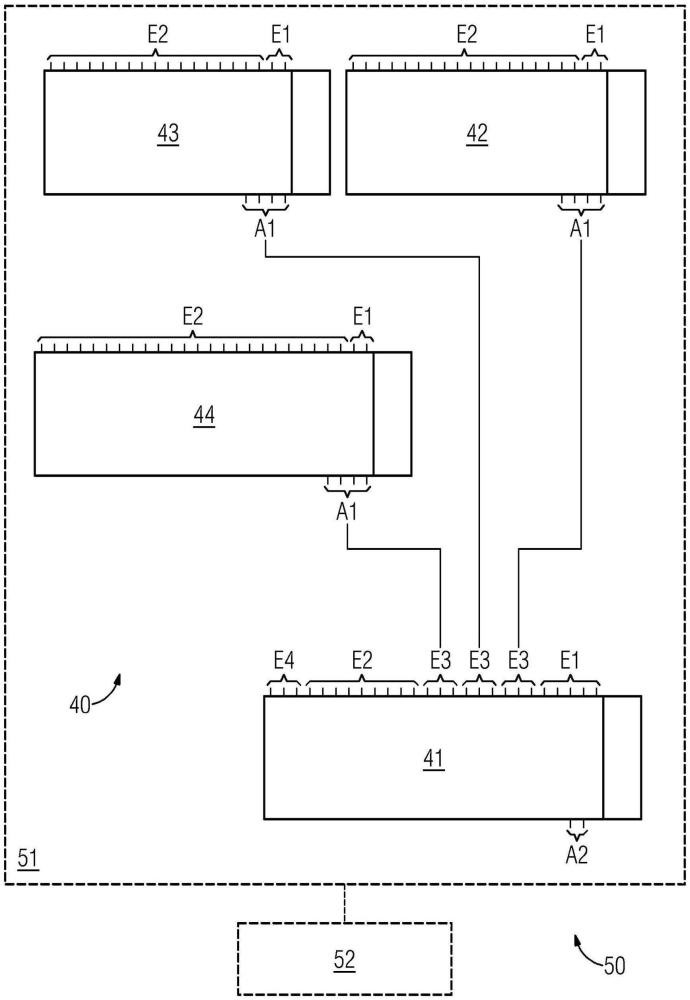

12、通過這種模塊化結構、這種模塊的靈活互連以及其參數化，輕松適配于不同的過程、物質和設施變量是可行的。因此，能夠非常有效地創建程序并且避免系統的錯誤。

13、在數學模型的情況下，借助在反應器中的組分的測量值并且借助物質數據，優選地經由在反應器中的組分的濃度的確定，在失控反應的情況下實施對在反應器中的最大溫度和/或最大壓力的確定。換言之，數學模型同樣包含濃度的確定，并且首先確定在反應器中的組分的濃度，并且然后在此基礎上實施對在反應器中的最大溫度和/或最大壓力的確定。

14、在此，第二功能模塊也能夠包含純物質方程，但是例如第二模塊也能夠僅用于單位換算。

15、在此，第一功能模塊和/或第二功能模塊還能夠具有設施變量作為輸入變量(例如，反應器體積)。

16、在此，為了簡單地得到并且確定物質數據，至少第二功能模塊優選包括用于獲得純物質方程的常量的接口、特別是用于從物質數據庫中。

17、為了簡單地編程，優選地，功能模塊被提供作為庫的元件(例如，作為模塊或所謂的“模塊典型”)。

18、根據特別有利的設計方案，該程序包括指令，在通過計算機執行程序的情況下，指令促使該計算機執行方法，在該方法中，為了監控反應器中的放熱反應，確定在反應器中的至少一個反應組分的積累，并且基于該積累確定在失控反應的情況下在反應器中的最大溫度和/或最大壓力。在此，借助測量值、諸如例如在反應器中的溫度、壓力和/或聲速能夠確定反應組分的積累。優選地，基于“在線”測量值“在線”(即，實時)地實施監控。

19、正如發現，如果借助在反應器中的聲速的測量值來確定反應組分的積累，然后，能夠特別簡單地并且因此也適合于在安全相關的、可編程邏輯控制器中的實施方式來確定反應組分的積累和基于此的最大溫度和/或最大壓力。該方法能夠非常簡單地分為不同的、構建在彼此之上的部分，該部分然后能夠分別作為單獨的功能模塊被實施。例如，作為輸入變量，只有生產的測量值、物質數據和動力學數據是需要的。例如(自動地或經由操作員)能夠從物質數據庫、諸如vdi熱手冊中獲得物質數據。然后，為了確定最大溫度和/或最大壓力，僅需要進行相對簡單的數學計算，該數學計算也能夠在具有限制的數學可行性和循環程序處理的安全相關的、可編程邏輯控制器中被實施。

20、原則上，已經從bates?r.等的出版物“implementation?of?ultrasonic?sensingfor?high?resolution?measurement?of?binary?gas?mixture?fractions超聲傳感技術對于二元混合氣體組分的高分辨率測量的應用”sensors?2014，14，11260-11276；doi:10.3390/sl40611260中已知用于確定氣體混合物中的氣體份額的聲速測量。正如發現，這種聲速測量也能夠非常有利地用于測量反應器中的物質量濃度，并且據此，能夠借助相對簡單的方程例如確定在反應器中的反應組分和/或其他組分的濃度和其積累。

21、在此，原則上，在反應器的液體中或在氣體空間中測量是可行的。

22、優選地，聲速是指在超聲范圍內的聲音的速度，即，超出人類聽閾的聲波。正如發件現，該聲音范圍能夠被良好地測量而且具有少量的干擾因素。

23、根據有利的設計方案，最大溫度和/或最大壓力附加地借助于在反應器中的密度、溫度和壓力的測量值(或借助變量，從中能夠推導出上述變量)來確定。由此，還能夠進一步簡化反應組分的積累的數學計算并且因此進一步簡化最大溫度和/或最大壓力的確定。

24、根據另外的有利的設計方案，借助測量值來確定在反應器中的組分的濃度。

25、根據另外的有利的設計方案，當確定的最大溫度和/或最大壓力超過閾值時，產生用于激活安全反應的輸出信號。例如，輸出信號能夠觸發用于反應器的操作員的警報，然后，就其而言，該警報觸發安全反應，或者但是直接地觸發自動的安全反應。

26、該閾值優選地從反應器的設計極限只或者反應器的安全裝置的界限值中推導出。

27、在最簡單的情況下，安全反應包括減少或終止(停止)向反應器輸送反應組分和/或增加反應器的冷卻。

28、由于在半批式操作的方式中失控反應的危險特別大，因此當反應器以半批式操作的方式被運行時，然后，其以大的優勢被使用。

29、根據特別有利的設計方案，該程序是安全相關的控制器的故障安全的程序，該安全相關的控制器特別是安全相關的可編程邏輯控制器。

30、在上文中描述的項目規劃系統、規劃方法和計算機程序也能夠在情況下中使用，在該情況中，例如，借助光學方法或能量平衡計算，例如，也在沒有聲速測量值的情況下確定反應組分的積累。特別地，其適合用于創建故障安全的程序，特別是用于安全相關的、可編程邏輯控制器。
