本技術涉及濕度發生領域，具體是一種雙溫混合式溫度發生器。

背景技術：

1、在現有技術中，濕度發生器多采用單一方法（如雙溫法、雙流法等）進行濕度控制，存在精度低、調節范圍有限、響應速度慢等問題。傳統方法難以滿足高精度需求。另外，無論何種方法的濕度發生裝置其難點在于要產生100%rh的飽和水蒸氣，在濕度發生裝置中飽和器是產生飽和水汽的裝置。建立在發生飽和濕氣基礎上的各種恒濕氣體發生器，其性能與飽和器的效率密切相關。為了保證產生足夠飽和的水蒸氣，一般都是增加氣體在水中的流動長度，但是局限于實際使用情況，不可能將氣體在水中的流動路徑無限加長。因此現有的濕度發生裝置水蒸氣飽和能力差，導致濕度控制精度低。基于此，有必要開發一種新型濕度發生裝置，以克服現有技術的不足。

技術實現思路

1、本實用新型要解決的技術問題是提供一種雙溫混合式濕度發生裝置，解決現有技術中濕度控制精度低、調節范圍有限的問題。

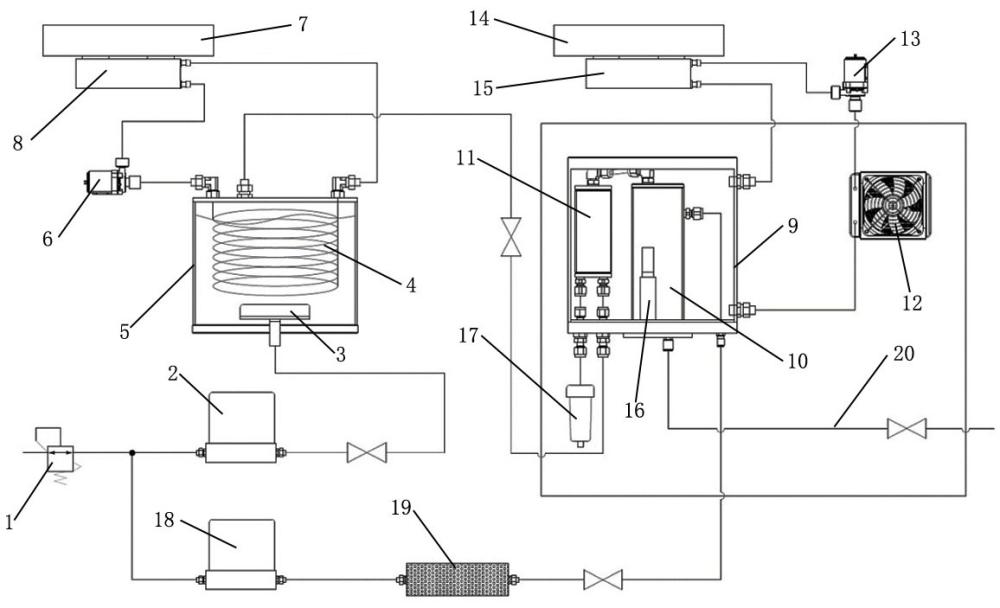

2、為了解決所述技術問題，本實用新型采用的技術方案是：一種雙溫混合式濕度發生器，包括氣源、濕氣支路、干氣支路、一級飽和室、二級飽和室、混合室和恒溫槽，濕氣支路一端與氣源相連，濕氣支路另一端與一級飽和室的進氣口相連，一級飽和室的出氣口與二級飽和室進氣口相連，二級飽和室的出氣口與混合室的一個進氣口相連，混合室的另一個進氣口與干氣支路相連；二級飽和室和混合室均位于恒溫槽內，一級飽和室、恒溫槽分別連接至相互獨立的控溫裝置，并且一級飽和室內的溫度大于恒溫槽內的溫度。

3、進一步的，濕氣支路和干氣支路上均設有流量控制器。

4、進一步的，一級飽和室連接的控溫裝置包括控溫管、控制器i、溫度傳感器i、水箱i和水泵i，控溫管、溫度傳感器i位于一級飽和室內，并且水箱i出水口、控溫管、水泵i、水箱i回水口依次連通形成一級循環水回路，控制器i與水箱i的加熱元件、溫度傳感器i電連接。

5、進一步的，恒溫槽連接的控溫裝置包括控制器ii、溫度傳感器ii、水箱ii和水泵ii，水箱ii出水口、水泵ii、恒溫槽、水箱ii回水口依次連通形成二級循環水回路，溫度傳感器ii位于恒溫槽內，控制器ii與水箱ii的加熱元件、溫度傳感器ii電連接。

6、進一步的，一級飽和室為鼓泡式，一級飽和室內設有鼓泡器。

7、進一步的，控溫管沿一級飽和室的軸向螺旋上升，并且鼓泡器正對控溫管的中心。

8、進一步的，還包括均溫裝置，均溫裝置為水冷散熱器或者帶有散熱風扇的半導體控溫機構。均溫裝置采用水冷散熱器時，串聯在二級循環水回路上，采用半導體控溫機構時，單獨設置即可。均溫裝置對混合室后端管路進行均溫，保證混合室后端管路溫度與混合室溫度保持一致。

9、進一步的，混合室內設有溫度傳感器和濕度傳感器。

10、本實用新型的有益效果：本實用新型結合雙溫法與雙流法原理，實現濕度的精確控制，滿足濕度調節需求。設有兩級飽和室，一飽和室采用鼓泡式，在飽和室中設置鼓泡器將氣體打散。一級飽和室中設置有單獨的控溫裝置，可以將一級飽和室的保持在一個較高的溫度，這樣經過一級飽和室的氣體變成了高溫高濕氣體，進入二級飽和室，二級飽和室內為高溫飽和水蒸氣提供降溫冷凝作用，因為二級飽和室設置在恒溫槽中，且溫度與實際需要水蒸氣溫度一致，這樣經過一級飽和室的高溫高濕氣體在二級飽和室內會降溫冷凝，從而得到低溫度下的過飽和水蒸氣。

技術特征：

1.一種雙溫混合式濕度發生器，其特征在于：包括氣源、濕氣支路、干氣支路、一級飽和室、二級飽和室、混合室和恒溫槽，濕氣支路一端與氣源相連，濕氣支路另一端與一級飽和室的進氣口相連，一級飽和室的出氣口與二級飽和室進氣口相連，二級飽和室的出氣口與混合室的一個進氣口相連，混合室的另一個進氣口與干氣支路相連；二級飽和室和混合室均位于恒溫槽內，一級飽和室、恒溫槽分別連接至相互獨立的控溫裝置，并且一級飽和室內的溫度大于恒溫槽內的溫度。

2.根據權利要求1所述的雙溫混合式濕度發生器，其特征在于：濕氣支路和干氣支路上均設有流量控制器。

3.根據權利要求1所述的雙溫混合式濕度發生器，其特征在于：一級飽和室連接的控溫裝置包括控溫管、控制器i、溫度傳感器i、水箱i和水泵i，控溫管、溫度傳感器i位于一級飽和室內，并且水箱i出水口、控溫管、水泵i、水箱i回水口依次連通形成一級循環水回路，控制器i與水箱i的控溫元件、溫度傳感器i電連接。

4.根據權利要求1所述的雙溫混合式濕度發生器，其特征在于：恒溫槽連接的控溫裝置包括控制器ii、溫度傳感器ii、水箱ii和水泵ii，水箱ii出水口、水泵ii、恒溫槽、水箱ii回水口依次連通形成二級循環水回路，溫度傳感器ii位于恒溫槽內，控制器ii與水箱ii的控溫元件、溫度傳感器ii電連接。

5.根據權利要求1所述的雙溫混合式濕度發生器，其特征在于：一級飽和室為鼓泡式，一級飽和室內設有鼓泡器。

6.根據權利要求5所述的雙溫混合式濕度發生器，其特征在于：控溫管沿一級飽和室的軸向螺旋上升，并且鼓泡器正對控溫管的中心。

7.根據權利要求4所述的雙溫混合式濕度發生器，其特征在于：還包括均溫裝置，均溫裝置為水冷散熱器或者帶有散熱風扇的半導體控溫機構。

8.根據權利要求1所述的雙溫混合式濕度發生器，其特征在于：混合室內設有溫度傳感器和濕度傳感器。

技術總結
本技術涉及濕度發生器領域，具體是一種雙溫混合式濕度發生器。包括氣源、濕氣支路、干氣支路、一級飽和室、二級飽和室、混合室和恒溫槽，濕氣支路一端與氣源相連，濕氣支路另一端與一級飽和室的進氣口相連，一級飽和室的出氣口與二級飽和室進氣口相連，二級飽和室的出氣口與混合室的一個進氣口相連，混合室的另一個進氣口與干氣支路相連；二級飽和室和混合室均位于恒溫槽內，一級飽和室、恒溫槽分別連接至相互獨立的控溫裝置，并且一級飽和室內的溫度大于恒溫槽內的溫度。本技術能夠解決現有技術中水蒸氣飽和能力差、濕度控制精度低、調節范圍有限的問題。

技術研發人員：張目清,蔣娜
受保護的技術使用者：濟南思克測試技術有限公司
技術研發日：20240914
技術公布日：2025/4/28
