本發明涉及一種異構物流機器人集成操作系統及其方法，更具體地，涉及一種通過控制工業現場中使用的異構agv/amr的交通來支持最佳(順暢)路線操作的異構物流機器人集成操作系統及其方法。

背景技術：

1、一般而言，基于智能工廠系統的車輛制造廠將自動化生產線過程模塊化，以組裝不同部件的各種零件并確保各過程零件(包括產品等)的靈活運輸，操作異構物流機器人。在自動化過程中，操作過程中零件供應的任何中斷都可能導致生產線停工并影響生產效率。因此，通過物流機器人的順暢操作確保零件的及時準確供應至關重要。

2、另一方面，包括來自不同制造商的自動導引車和自主移動機器人的異構物流機器人被部署進行操作，并根據制造商和型號通過單獨的本地系統進行管理。

3、但是，當agv和amr在工廠的有限空間內同時操作時，由于運輸路線重疊，不可避免地會出現交通區域，在這些交通區域中，不同制造商(型號)或用途的agv和amr無法相互通信，從而無法進行交通控制。

4、另外，單獨操作異構物流機器人的不同系統之間缺乏互連手段，可能會在不同路線重疊的區段，例如交匯點，導致碰撞事故，并且可能因交通量增加而導致零件供應延遲。

5、另外，增加物流機器人的數量以確保零件供應順暢存在成本增加的缺點，并且在有限的空間內，物流機器人的擁堵(密度)增加會進一步加劇交通問題。

6、因此，需要一種解決方案，通過交通控制和異構物流機器人的有效操作來提高物流機器人的操作效率(周轉率)。

7、本背景技術部分中描述的事項是為了增強對本發明背景的理解而提供的，并且可能包括不是本領域普通技術人員已知的現有技術的方面。

技術實現思路

1、技術問題

2、本發明的實施例旨在提供一種異構物流機器人集成操作系統及其方法，該系統和方法集中集成和控制生產工廠內操作的來自不同廠商的異構物流機器人，識別處于交通區域或重疊路線的物流機器人，并通過按照優先級條件依次調度物流機器人執行交通控制。

3、本發明的另一目的是提供一種異構物流機器人集成操作系統及其方法，該系統和方法通過集中監控不同異構物流機器人的操作狀態，并在運輸路線上發生事件時通過繞行路線控制這些物流機器人，提高了物流機器人的操作效率。

4、技術方案

5、根據示例性實施例，提供了一種異構物流機器人集成操作系統，包括：被構造為在生產工廠中運輸物流的第一物流機器人和被構造為與第一物流機器人不同的型號的第二物流機器人；被配置為控制第一物流機器人的操作狀態的第一局部控制系統和被配置為控制第二物流機器人的操作狀態的第二局部控制系統；集成控制系統，被配置為收集第一物流機器人和第二物流機器人的位置信息，并基于位置信息監控第一物流機器人和第二物流機器人是否同時位于預設的交通區域內；其中，當?shù)谝晃锪鳈C(jī)器人和第二物流機器人同時位于交通區域內時，集成控制系統和局部控制系統中的至少一個被配置為執行交通控制，使物流機器人停止或減速，然后根據預定的優先級條件依次操作。

6、集成控制系統可以被配置為通過跟蹤物流機器人的運輸路線、識別并停止重疊路線中存在的多個物流機器人以及根據預定的優先級條件依次調度多個物流機器人，來執行交通控制。

7、局部控制系統可以被配置為識別包括自動導引車和自主移動機器人的異構物流機器人的位置信息并將位置信息發送到集成控制系統。

8、位置信息可以包括物流機器人id、工廠地圖坐標系中的當前坐標、移動方向和速度。

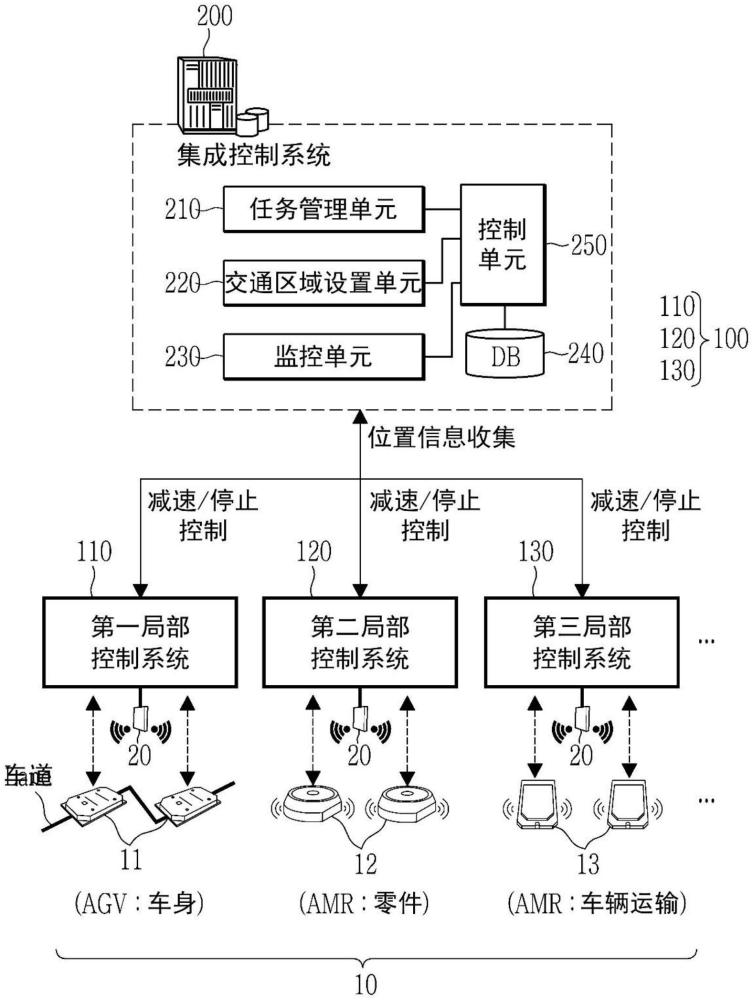

9、集成控制系統可以包括：任務管理單元，被配置為根據物流的類型基于物流順序信息選擇運輸所需的至少一個物流機器人并確定出發點和目的地；交通區域設置單元，被配置為在物流機器人的運輸路線重疊的交匯點針對基于優先級的交通控制設置交通區域；監控單元，被配置為通過局部控制系統收集物流機器人的位置信息并監控交通發生情況；數據庫(db)，被配置為存儲異構物流機器人的集成操作的至少一個程序和數據；以及控制單元，被配置為檢查已進入交通區域的物流機器人的當前位置信息，并通過局部控制系統根據與交通區域相對應的區段控制物流機器人減速或暫時停止。

10、交通區域設置單元可以被配置為通過交通控制設置界面提供工廠設計圖，并且通過利用各種形狀在發生交通的區段設置交通區域。

11、交通區域可以在用戶指定的區段中設置，或通過檢測設計圖上的多條路線重疊的交通坐標自動設置。

12、交通區域可以包括警戒區段、警告區段和待命區段，每個區段基于以交通坐標為中心的基于風險等級具有不同形狀大小，并且可以被配置為根據與物流機器人的位置信息相對應的區段執行減速或停止控制。

13、交通區域設置單元可以被配置為通過交通控制設置界面設置交通控制的優先級條件，該優先級條件用于依次調度在進入交通區域或重疊路線后已停止的物流機器人。

14、優先級條件可以包括以下中的至少一項：物流機器人剩余電量較低的順序、物流機器人到目的地剩余距離較短的順序、物流機器人過程優先級較高的順序、物流機器人到目的地剩余距離較長的順序、物流機器人供給優先級較高的順序、物流機器人檢索優先級較高的順序、不同型號(agv/amr)之間的優先級較高的順序以及過程單元之間的優先級較高的順序。

15、優先級條件可以具有應用于每個項目的相對優先級權重值，并且權重值可以根據生產工廠中的工作計劃和物流機器人的操作狀態進行可變地調整。

16、控制單元可以被配置為通過監控單元跟蹤物流機器人的位置，檢測進入交通區域，并通過與物流機器人的型號相對應的局部控制系統發送減速或停止命令。

17、控制單元可以被配置為基于優先級條件確定交通區域中存在的多個物流機器人的優先級，并控制多個物流機器人的順序調度或移動。

18、控制單元可以被配置為通過監控單元在距離物流機器人的外緣預定距離處生成虛擬機器人區域，以確保安全距離，并在虛擬機器人區域相互重疊時控制物流機器人停止。

19、控制單元可以被配置為當檢測到物流機器人前方的障礙物情況、擁堵情況或車道特定擁堵中的至少一種時，基于監控通過集成路線設置單元重新生成并發送繞行路線。

20、根據示例性實施例，提供了一種異構物流機器人的集成操作方法，其中集成控制系統可以操作不同型號的異構物流機器人，該方法包括：在生產工廠中運輸路線重疊的區段中設置交通區域，并為已進入該交通區域的物流機器人的交通控制設置優先級條件；通過第一局部控制系統確定第一物流機器人進行物流運輸?shù)某霭l(fā)點和目的地，并生成包括運輸路線的任務分配信息，以操作第一物流機器人；從第一局部控制系統收集第一物流機器人的位置信息并監控第一物流機器人的操作狀態；以及當監控檢測到第一物流機器人已進入存在至少一個第二物流機器人的交通區域時，或者當發生與第二物流機器人的路線重疊時，通過使第一物流機器人停止或減速來執行交通控制，然后根據預定的優先級條件依次操作。

21、執行交通控制可以包括：基于優先級條件確定高優先級物流機器人和低優先級物流機器人，該優先級條件包括以下中的至少一項：物流機器人剩余電量較低的順序、物流機器人到目的地剩余距離較短的順序、物流機器人過程優先級較高的順序、物流機器人到目的地剩余距離較長的順序、物流機器人供給優先級較高的順序、物流機器人檢索優先級較高的順序、不同型號(agv/amr)之間的優先級較高的順序和過程單元之間的優先級較高的順序；以及首先調度高優先級物流機器人并使低優先級物流機器人保持待命。

22、執行交通控制可以包括：當與第二物流機器人發生路線重疊時，通過第一局部控制系統和第二局部控制系統使第一物流機器人和第二物流機器人減速和停止；以及在使低優先級物流機器人保持待命的情況下，首先基于優先級條件調度第一物流機器人或第二物流機器人。

23、執行交通控制可以進一步包括：通過監控檢測第一物流機器人的運輸路線上是否發生障礙物或擁堵事件；以及通過任務管理單元或第一局部控制系統重新生成繞行路線并發送到第一物流機器人。

24、重新生成繞行路線可以包括以下中的至少一項：取消使用已發生事件的第一車道(lane#1)的現有運輸路線，并使用第二車道(lane#2)重新生成繞行路線；以及比較現有運輸路線中的第一車道(lane#1)和繞行路線中的第二車道(lane#2)的占用率，并重新設置路線以使用占用率較低的第二車道(lane#2)。

25、有益效果

26、根據本發明的實施例，通過在生產工廠中實施的集成控制系統集成和操作不同制造商或型號的異構物流機器人，可以在不需要額外部件的情況下實現無法相互通信的物流機器人之間的交通控制。

27、另外，通過異構局部控制系統監控每個異構物流機器人的操作狀態，并識別進入固定交通區域，例如交匯點，或重疊路線的物流機器人，可以執行基于優先級的交通控制，從而確保物流的順暢供應。

28、此外，通過實時檢測物流機器人運輸路線上的障礙物事件或擁堵情況，并控制物流機器人快速沿繞行路線移動以避開此類情況，可以使物流機器人的周轉率最大化，從而降低額外的部署成本，并以最少的物流機器人數量實現最大的操作效率。
