本技術涉及電子電路，尤其涉及一種控制電路及控制設備。

背景技術：

1、市面上的智能控制類產品一般會有ota升級(over?the?air?upgrade，一種通過互聯網進行設備固件升級的技術)活動，在該過程中產品內的mcu(microcontroller?unit，微控制單元)會重啟；此外，如果產品受到靜電等其他外界因素的干擾也會導致產品內的mcu重啟，從而使得mcu控制的繼電器電路出現斷連的現象，進而對繼電器所接負載造成影響。

2、為了解決這一難題，相關技術中在產品內增加了鎖存器集成芯片，通過鎖存繼電器的控制信號，從而達到維持繼電器回路穩定的目的。然而這一方案需要依賴固定芯片，實現方式較為單一，若沒有鎖存器集成芯片，則無法實現效果。因此，設計一種更優的控制電路顯得尤為必要。

技術實現思路

1、本申請實施例的目的是提供一種控制電路及控制設備，用以解決相關技術中控制電路實現方式單一的問題。

2、為解決上述技術問題，本申請實施例是這樣實現的：

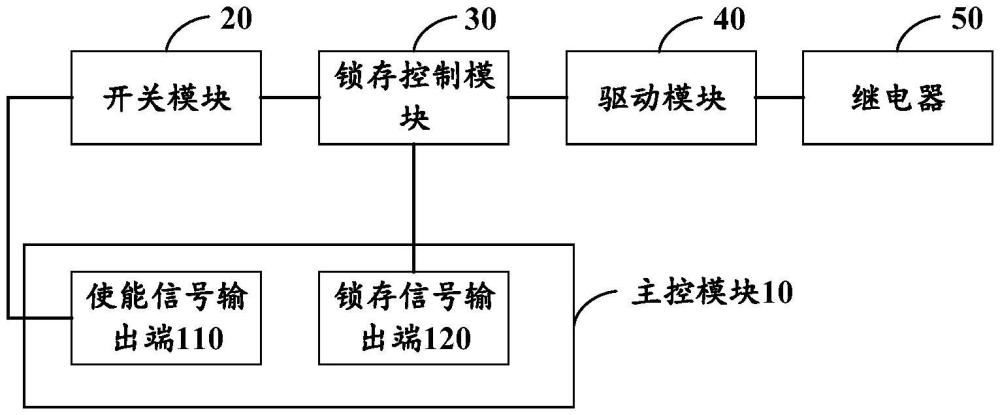

3、一方面，本申請實施例提供一種控制電路，包括主控模塊、開關模塊、鎖存控制模塊、驅動模塊和繼電器；其中，

4、所述主控模塊包括使能信號輸出端和鎖存信號輸出端；

5、所述鎖存信號輸出端與所述鎖存控制模塊連接；所述主控模塊通過所述鎖存信號輸出端輸出控制信號以控制所述鎖存控制模塊的通斷；

6、所述使能信號輸出端依次通過所述開關模塊、所述鎖存控制模塊、所述驅動模塊連接至所述繼電器；在所述鎖存控制模塊中斷的情況下，所述驅動模塊與所述主控模塊之間信號中斷，所述驅動模塊驅動所述繼電器維持自身工作狀態。

7、另一方面，本申請實施例提供一種控制設備，包括如上所述的控制電路。

8、采用本申請實施例提供的控制電路，通過主控模塊、開關模塊、鎖存控制模塊和驅動模塊來控制繼電器的工作狀態。其中，主控模塊的鎖存信號輸出端與鎖存控制模塊連接，使得主控模塊能夠通過鎖存信號輸出端輸出控制信號，以控制鎖存控制模塊的通斷。主控模塊的使能信號輸出端依次通過開關模塊、鎖存控制模塊、驅動模塊連接至繼電器，這樣，在鎖存控制模塊中斷的情況下，驅動模塊與主控模塊之間信號中斷，驅動模塊驅動繼電器維持自身工作狀態。可見，該技術方案中，通過在繼電器與主控模塊之間設置鎖存控制模塊和驅動模塊，使得該控制電路能夠通過控制鎖存控制模塊中斷，以使繼電器的工作狀態不再受到主控模塊的控制，此時繼電器的工作狀態在驅動模塊的驅動下得到維持，有效避免了主控模塊可能發生的異常(如ota升級、受到外界干擾等)對繼電器的工作狀態造成影響，確保了繼電器回路的穩定，從而避免了對繼電器所接負載造成影響，提高了包含該控制電路的產品的穩定性。并且，相較于相關技術中使用芯片來實現控制電路的方案而言，該技術方案通過幾個模塊來構成控制電路，不依賴于固定芯片，降低了開發成本和開發難度，通過對模塊進行設計，可以實現多樣的控制電路。

技術特征：

1.一種控制電路，其特征在于，包括主控模塊、開關模塊、鎖存控制模塊、驅動模塊和繼電器；其中，

2.根據權利要求1所述的控制電路，其特征在于，所述鎖存控制模塊包括第一三極管、第一晶體管和第二晶體管；

3.根據權利要求2所述的控制電路，其特征在于，

4.根據權利要求3所述的控制電路，其特征在于，所述驅動模塊包括驅動電路和電平保持電路；

5.根據權利要求4所述的控制電路，其特征在于，所述驅動電路包括第三晶體管；所述電平保持電路包括第二三極管和分壓單元；

6.根據權利要求5所述的控制電路，其特征在于，

7.根據權利要求6所述的控制電路，其特征在于，所述第一晶體管、所述第二晶體管和所述第三晶體管為p型金屬氧化物半導體pmos管。

8.根據權利要求3所述的控制電路，其特征在于，所述開關模塊包括第三三極管；

9.根據權利要求1所述的控制電路，其特征在于，所述控制電路還包括輸入保護模塊；

10.一種控制設備，其特征在于，包括如權利要求1至9中任一項所述的控制電路。

技術總結
本申請實施例公開了一種控制電路及控制設備，用以解決相關技術中控制電路實現方式單一的問題。該控制電路包括主控模塊、開關模塊、鎖存控制模塊、驅動模塊和繼電器；其中，主控模塊包括使能信號輸出端和鎖存信號輸出端；鎖存信號輸出端與鎖存控制模塊連接；主控模塊通過鎖存信號輸出端輸出控制信號以控制鎖存控制模塊的通斷；使能信號輸出端依次通過開關模塊、鎖存控制模塊、驅動模塊連接至繼電器；在鎖存控制模塊中斷的情況下，驅動模塊與主控模塊之間信號中斷，驅動模塊驅動繼電器維持自身工作狀態。該技術方案能夠確保繼電器回路的穩定，且不依賴于固定芯片，有利于實現多樣的控制電路。

技術研發人員：陳得潤,王彥坤,羅輝
受保護的技術使用者：杭州螢石軟件有限公司
技術研發日：20240719
技術公布日：2025/4/28
