本申請涉及拍攝設備附件，具體涉及一種附件安裝用管夾及附件安裝器。

背景技術：

1、在攝影領域，隨著拍攝環境和需求的日益多樣化，相機常需裝配在攝影支撐設備上，例如云臺，并搭配各種功能性附件以滿足不同拍攝要求。為了適應與不同功能性附件的靈活搭配，使用者通常會在攝影支撐設備上加裝圓管以作為安裝基礎，將需搭配使用的功能性附件安裝于圓管上進行使用。圓管通常的設置形式為：在攝影支撐設備上裝設安裝底座，將兩根圓管平行安裝于安裝底座上，各種需要的功能性附件則安裝于這兩根圓管上，因此，還需要一種便于將所需的功能性附件安裝于圓管的連接結構。

2、現有的連接結構的兩端通常設置有兩個管夾，在每個管夾處設置有鎖緊旋鈕，以分別鎖緊每一根圓管，使用時將連接結構的兩端的兩個管夾分別套設于兩根圓管上，再分別通過每個管夾的鎖緊旋鈕鎖緊，以完成連接。綜上，該方式中對圓管的鎖緊過程較為繁瑣，影響了使用者的使用便捷性。

技術實現思路

1、本申請提供一種便于將所需的功能性附件穩定安裝于圓管的附件安裝用管夾及附件安裝器。

2、根據第一方面，一種實施例中提供一種附件安裝用管夾，包括：

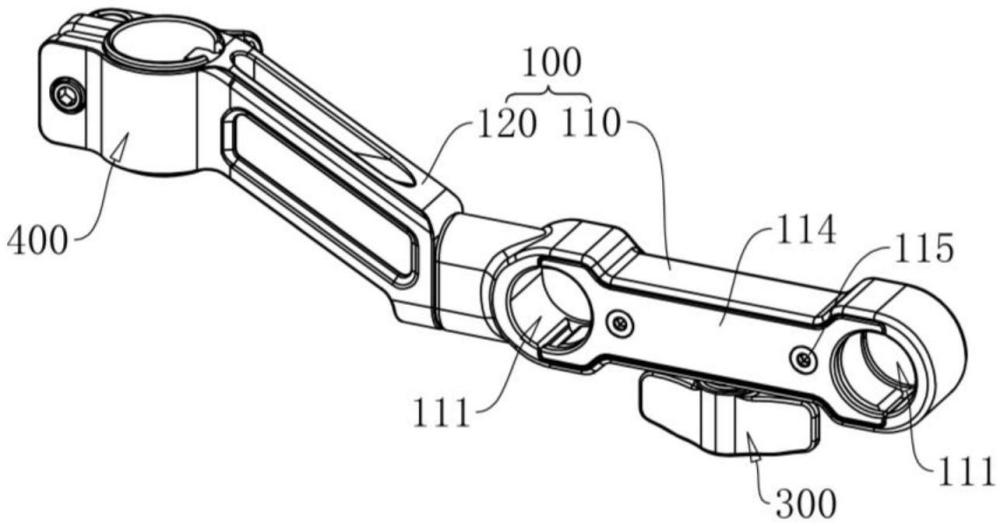

3、連接主體，所述連接主體具有第一穿管孔、第二穿管孔和安裝腔，所述第一穿管孔和第二穿管孔用于供圓管穿過，所述安裝腔連通設置于所述第一穿管孔和所述第二穿管孔之間；

4、鎖緊組件，所述鎖緊組件包括第一鎖緊件和第二鎖緊件，所述第一鎖緊件和第二鎖緊件均活動設置于所述安裝腔中，所述第一鎖緊件和所述第二鎖緊件相互背離的一側均具有抵持面，所述第一鎖緊件的所述抵持面能夠圍成所述第一穿管孔，所述第二鎖緊件的所述抵持面能夠圍成所述第二穿管孔；兩所述抵持面用于在所述第一鎖緊件和所述第二鎖緊件相互遠離時抵緊對應的所述圓管；

5、鎖緊執行組件，所述鎖緊執行組件設置于所述第一鎖緊件和所述第二鎖緊件之間，用于帶動所述第一鎖緊件和所述第二鎖緊件活動；

6、固定機構，所述固定機構設置于所述連接主體上，用于固定功能性附件。

7、一種實施例中，所述鎖緊執行組件包括：

8、聯動件，所述聯動件活動設置于所述第一鎖緊件和所述第二鎖緊件之間；

9、鎖緊操作件，所述鎖緊操作件與所述聯動件傳動連接，所述鎖緊操作件能夠使得所述聯動件移動，以使所述聯動件帶動所述第一鎖緊件和所述第二鎖緊件相互遠離以抵緊所述圓管。

10、一種實施例中，所述鎖緊執行組件還包括第一彈性件，所述第一彈性件設置于所述聯動件和所述安裝腔的腔壁之間，以使所述聯動件彈性設置于所述安裝腔中。

11、一種實施例中，所述鎖緊操作件為鎖緊旋鈕，所述鎖緊旋鈕包括旋鈕部和柱體部，所述旋鈕部位于所述連接主體外，所述柱體部一端與所述旋鈕部連接，另一端貫穿所述安裝腔的腔壁伸入所述安裝腔中，所述柱體部位于所述安裝腔中的部分與所述聯動件螺紋連接，以使所述旋鈕部旋轉能夠帶動所述聯動件移動；或者，

12、其中，所述第一彈性件套設于所述柱體部上，或者，所述第一彈性件包括多個，其中兩個所述第一彈性件分別位于所述柱體部的兩側。

13、一種實施例中，所述聯動件具有觸發斜面，所述聯動件通過所述觸發斜面抵推所述鎖緊件滑動，以使所述抵持面能夠抵緊所述圓管；

14、和/或，所述鎖緊件遠離抵持面一側具有受推斜面，所述聯動件能夠抵壓所述受推斜面以帶動所述鎖緊件滑動，以使抵持面能夠抵緊所述圓管。

15、一種實施例中，所述第一鎖緊件和所述第二鎖緊件相互遠離的一端均具有弧形部，所述抵持面為設置于對應所述弧形部的弧形面，所述安裝腔能夠對所述弧形部的滑動導向。

16、一種實施例中，所述第一鎖緊件和第二鎖緊件均彈性設置于所述安裝腔中，以使所述第一鎖緊件和所述第二鎖緊件趨于相互靠近。

17、一種實施例中，所述固定機構包括夾緊環，所述夾緊環固定于所述連接主體，所述夾緊環具有用于卡設所述功能性附件的箍腔。

18、一種實施例中，所述夾緊環遠離所述連接主體的一側具有開口，所述夾緊環于所述開口處的兩端均向遠離所述箍腔的方向延伸形成延伸部；所述固定機構還包括鎖緊夾，所述鎖緊夾連接兩所述延伸部，并能帶動兩所述延伸部靠近并保持，以使所述開口收縮；

19、和/或，所述夾緊環中設置有定位凸起，所述定位凸起用于與所述功能性附件的定位槽插接配合；

20、和/或，所述夾緊環中卡設有套筒。

21、根據第二方面，一種實施例中提供一種包括兩根平行設置的圓管以及安裝在兩所述圓管上的附件安裝用管夾，所述附件安裝用管夾包括上述任一項實施例所述的附件安裝用管夾。

22、據上述實施例的管夾，通過設置鎖緊組件、鎖緊執行組件以及固定機構，使得利用鎖緊執行組件即能夠同時調節第一鎖緊件和第二鎖緊件位置，以使抵持面能夠抵緊對應的圓管，有助于實現連接主體與圓管之間的穩定快速裝配，而固定機構則可供功能性附件安裝固定，相互配合即可實現將所需的功能性附件穩定安裝于圓管上，有助于滿足不同的拍攝要求。

技術特征：

1.附件安裝用管夾,其特征在于，包括：

2.如權利要求1所述的附件安裝用管夾，其特征在于，所述鎖緊執行組件包括：

3.如權利要求2所述的附件安裝用管夾，其特征在于，所述鎖緊執行組件還包括第一彈性件，所述第一彈性件設置于所述聯動件和所述安裝腔的腔壁之間，以使所述聯動件彈性設置于所述安裝腔中。

4.如權利要求3所述的附件安裝用管夾，其特征在于，所述鎖緊操作件為鎖緊旋鈕，所述鎖緊旋鈕包括旋鈕部和柱體部，所述旋鈕部位于所述連接主體外，所述柱體部一端與所述旋鈕部連接，另一端貫穿所述安裝腔的腔壁伸入所述安裝腔中，所述柱體部位于所述安裝腔中的部分與所述聯動件螺紋連接，以使所述旋鈕部旋轉能夠帶動所述聯動件移動；或者，

5.如權利要求2所述的附件安裝用管夾，其特征在于，所述聯動件具有觸發斜面，所述聯動件通過所述觸發斜面抵推所述鎖緊件滑動，以使所述抵持面能夠抵緊所述圓管；

6.如權利要求1-5任一項所述的附件安裝用管夾，其特征在于，所述第一鎖緊件和所述第二鎖緊件相互遠離的一端均具有弧形部，所述抵持面為設置于對應所述弧形部的弧形面，所述安裝腔能夠對所述弧形部的滑動導向。

7.如權利要求1-5任一項所述的附件安裝用管夾，其特征在于，所述第一鎖緊件和第二鎖緊件均彈性設置于所述安裝腔中，以使所述第一鎖緊件和所述第二鎖緊件趨于相互靠近。

8.如權利要求1-5任一項所述的附件安裝用管夾，其特征在于，所述固定機構包括夾緊環，所述夾緊環固定于所述連接主體，所述夾緊環具有用于卡設所述功能性附件的箍腔。

9.如權利要求8所述的附件安裝用管夾，其特征在于，所述夾緊環遠離所述連接主體的一側具有開口，所述夾緊環于所述開口處的兩端均向遠離所述箍腔的方向延伸形成延伸部；所述固定機構還包括鎖緊夾，所述鎖緊夾連接兩所述延伸部，并能帶動兩所述延伸部靠近并保持，以使所述開口收縮；

10.附件安裝器，其特征在于，包括兩根平行設置的圓管以及安裝在兩所述圓管上的附件安裝用管夾，所述附件安裝用管夾包括權利要求1-9任一項所述的附件安裝用管夾。

技術總結
附件安裝用管夾及附件安裝器，涉及拍攝設備附件技術領域，附件安裝用管夾，包括：連接主體，連接主體具有第一穿管孔、第二穿管孔和安裝腔，安裝腔連通設置于第一穿管孔和第二穿管孔之間；鎖緊組件，鎖緊組件包括第一鎖緊件和第二鎖緊件，第一鎖緊件和第二鎖緊件均活動設置于安裝腔中，第一鎖緊件和第二鎖緊件相互背離的一側均具有抵持面；兩抵持面用于在第一鎖緊件和第二鎖緊件相互遠離時抵緊對應的圓管；鎖緊執行組件，鎖緊執行組件設置于第一鎖緊件和第二鎖緊件之間，用于帶動第一鎖緊件和第二鎖緊件活動；固定機構，固定機構設置于連接主體上。設置的鎖緊組件和鎖緊執行組件配合，便于將所需的功能性附件穩定安裝于圓管上。

技術研發人員：楊雙強,曾文憑,周科峰
受保護的技術使用者：深圳市鐵頭科技有限公司
技術研發日：20240717
技術公布日：2025/4/28
