本技術涉及路徑規劃領域，具體而言，涉及一種路徑修正方法、系統、電子設備及計算機可讀存儲介質。

背景技術：

1、為了進一步提升移動設備的作業效率和精準度，導航系統應運而生。導航系統可以幫助移動設備準確地定位自身位置，自動規劃作業路徑，減少重復作業和遺漏作業的情況。目前，移動設備的定位服務普遍依賴于單一的技術手段來實現地理位置的確定，這種現狀限制了定位服務的精度與實時性能，難以感知復雜的路徑和環境。

技術實現思路

1、有鑒于此，本技術實施例的目的在于提供一種路徑修正方法、系統、電子設備及計算機可讀存儲介質，能夠提高移動設備在目標區域中作業的導航的精確性的同時，增加移動設備應對復雜環境的靈活性。

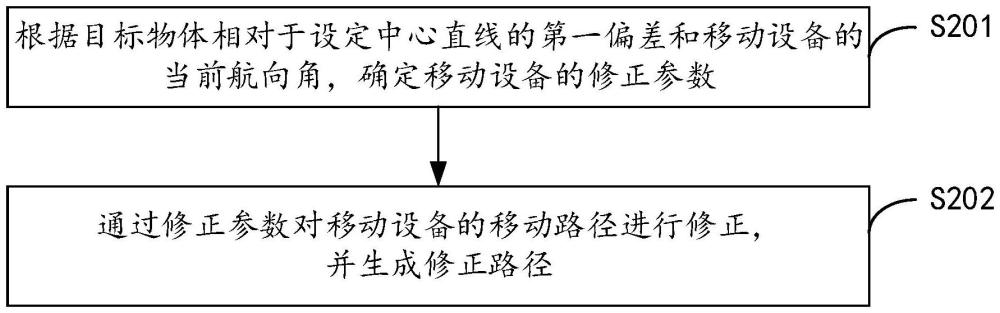

2、第一方面，本技術實施例提供了一種路徑修正方法，包括：根據目標物體相對于設定中心直線的第一偏差和所述移動設備的當前航向角，確定所述移動設備的修正參數；其中，所述第一偏差配置為通過所述目標物體的目標物體圖像確定，所述設定中心直線為沿所述移動設備的移動方向的相鄰目標物體行之間的行間設定直線；所述當前航向角配置為通過衛星導航設備得到；通過所述修正參數對所述移動設備的移動路徑進行修正，并生成修正路徑。

3、在上述實現過程中，通過根據衛星導航設備獲取的移動設備的實際位置信息，可以采用精確的制導算法與控制算法引導移動設備沿預定方向以需求的速度與角度行駛，以確保移動設備可以按照預設路徑執行精確導航任務。另外，通過目標區域圖像實時識別目標物體行列，分析移動設備相對于目標物體行列的橫向位置偏差及航向偏差等第一偏差，并通過該第一偏差對衛星導航系統的高精度定位修正，從而提高移動設備在目標區域中作業的導航的精確性的同時，增加移動設備應對復雜環境的靈活性。

4、在一個實施例中，其中，所述第一偏差包括方向偏差和航向偏差，所述修正參數包括修正坐標和修正航向角；所述根據目標物體相對于設定中心直線的第一偏差和移動設備的當前航向角，確定所述移動設備的修正參數，包括：將所述方向偏差轉換到衛星導航設備坐標系下，得到所述修正坐標；根據所述航向偏差和所述當前航向角，確定所述修正航向角。

5、在上述實現過程中，通過根據移動設備在移動過程中的實時偏差和移動設備的實時航向信息，確定移動設備的修正坐標和修正航向角，提高第一偏差的準確性，進而提高移動設備的移動準確性，同時提高目標物體的安全性。

6、在一個實施例中，其中，所述第一偏差的確定方式包括：將所述目標物體圖像轉換為hsv顏色空間模式；根據設定的hsv顏色范圍，識別所述hsv顏色空間模式中的特定顏色區域；其中，所述特定顏色為用于區分所述目標物體的顏色；對所述目標物體圖像中的所述特定顏色區域進行感興趣區域劃分；確定所述感興趣區域中的所述目標物體相對于所述設定中心直線的偏移量，為所述第一偏差。

7、在上述實現過程中，通過將目標區域圖像轉換為hsv顏色空間模式，由于hsv顏色空間模式顏色信息(色調)與顏色強度(飽和度)、亮度(明度)進行分離，可以更容易的處理光照變化和顏色差異，可以降低目標物體圖像處理難度，提高目標物體區域中各個區域的劃分效率。另外，通過設定的hsv顏色范圍對目標物體圖像的感興趣區域進行劃分，有助于集中分析處理目標物體圖像中的重要部分，減少處理量，提高處理效率和準確性。

8、在一個實施例中，所述對所述目標物體圖像中的所述特定顏色區域進行感興趣區域劃分，包括：計算所述目標物體圖像分別在水平方向和垂直方向上的圖像梯度；遍歷所述目標物體圖像中的每個像素點，確定在梯度方向上局部最大的像素點；根據在梯度方向上局部最大的像素點，確定所述特定顏色區域的邊界；根據所述邊界，劃分一個或多個所述感興趣區域；其中，所述感興趣區域為與所述移動設備相鄰的目標物體區域。

9、在上述實現過程中，通過根據圖像梯度確定目標物體邊界，并根據邊界在目標物體圖像中劃分一個或多個感興趣區域，且該感興趣區域為與移動設備相鄰的目標物體區域，可以使得感興趣區域中的目標物體僅為移動設備當前時間段內需要執行任務的目標物體，可以減少需要處理的數據量，提高處理效率。且由于為與移動設備相鄰的目標物體區域距離圖像采集設備距離較近，遮擋相對較少，可以提高目標物體圖像處理效果，提高處理準確性。另外，還可以避免在進行圖像處理時，對無效區域進行處理，減少圖像處理量，提高處理效率。

10、在一個實施例中，所述確定所述感興趣區域中的所述目標物體相對于所述設定中心直線的所述第一偏差，包括：通過預設模型識別所述目標物體圖像中的目標物體；擬合同一感興趣區域中所有所述目標物體的中心坐標，得到第一目標直線；根據相鄰感興趣區域擬合的所述第一目標直線，確定所述航向偏差；根據相鄰感興趣區域擬合的所述第一目標直線分別與所述設定中心直線之間的差值，確定所述方向偏差。

11、在上述實現過程中，通過根據同一感興趣區域中的所有目標物體的中心坐標，得到相應的方向偏差和航向偏差，從多角度確定相應的第一偏差值，提高第一偏差確定準確性，進而提高路徑修正準確性。

12、在一個實施例中，所述根據相鄰感興趣區域擬合的所述第一目標直線分別與所述設定中心直線之間的差值，確定所述方向偏差之后，所述方法還包括：對所述感興趣區域進行多段采樣，確定采樣偏差；根據所述采樣偏差和設定偏差函數確定所述方向偏差與所述移動設備的實際路徑之間的線性關系；根據所述線性關系，確定所述目標物體相對于所述設定中心直線實際的方向偏差。

13、在上述實現過程中，在確定出方向偏差后，還可以通過對感興趣區域進行多段采樣的方式確定采樣偏差，進而確定出移動設備的實際路徑之間的線性關系，以進一步確定目標物體相對于設定中心直線實際的方向偏差，提高第一偏差的準確性，進而提高路徑修正的準確性。

14、在一個實施例中，其中，所述當前航向角的確定方式包括：根據傳感器數據確定所述移動設備的姿態角；根據所述衛星導航設備接收的gnss信息和所述姿態角計算所述移動設備的當前航向角。

15、在上述實現過程中，通過采用衛星導航設備獲取移動設備的實時位置，可以提高移動設備的實時位置信息的準確性，進而提高路徑修正準確性。

16、第二方面，本技術實施例還提供一種路徑修正裝置，包括：確定模塊，用于根據目標物體相對于設定中心直線的第一偏差和所述移動設備的當前航向角，確定所述移動設備的修正參數；其中，所述第一偏差配置為通過所述目標物體的目標物體圖像確定，所述設定中心直線為沿所述移動設備的移動方向的相鄰目標物體行之間的行間設定直線；所述當前航向角配置為通過衛星導航設備得到；修正模塊，用于通過所述修正參數對所述移動設備的移動路徑進行修正，并生成修正路徑。

17、第三方面，本技術實施例還提供一種電子設備，包括：處理器、存儲器，所述存儲器存儲有所述處理器可執行的機器可讀指令，當電子設備運行時，所述機器可讀指令被所述處理器執行時執行上述第一方面，或第一方面的任一種可能的實施方式中的方法的步驟。

18、第四方面，本技術實施例還提供一種計算機可讀存儲介質，該計算機可讀存儲介質上存儲有計算機程序，該計算機程序被處理器運行時執行上述第一方面，或第一方面的任一種可能的實施方式中路徑修正方法的步驟。

19、第六方面，本技術實施例還提供一種路徑修正系統，包括：圖像采集設備、衛星導航設備以及上述第一方面，或第一方面的任一種可能的實施方式中的電子設備；其中，所述圖像采集設備和所述衛星導航設備均設置在移動設備上；所述圖像采集設備用于獲取目標物體圖像；所述衛星導航設備用于獲取所述移動設備的位置信息；所述電子設備用于根據所述目標物體圖像和所述位置信息，對所述移動設備的移動路徑進行修正，并生成修正路徑。

20、在一個實施例中，其中，所述圖像采集設備為單目可見光相機；和/或所述衛星導航設備為雙天線rtk模塊。

21、為使本技術的上述目的、特征和優點能更明顯易懂，下文特舉實施例，并配合所附附圖，作詳細說明如下。
