本實用新型涉及電力系統用轉換裝置，具體為一種變電站多功能打印機轉換裝置。

背景技術：

目前，智能變電站保護屏不配置打印機，由于各廠家繼電保護裝置的打印接口、打印數據線不統一，而智能變電站網絡打印技術并不成熟，保護裝置的數據打印主要依靠傳統一對一打印，因此每個廠家的繼電保護裝置都必須使用各自專用的打印機和打印線，從而造成在變電站內打印定值和故障錄波圖等工作變得繁瑣，嚴重影響工作效率。

技術實現要素：

本實用新型為了解決現有變電站打印機和打印數據線不通用導致各廠家保護裝置必須采用專用的打印機和打印線存在費時費力影響工作效率的問題，提供了一種變電站多功能打印機轉換裝置。

本實用新型是采用如下技術方案實現的：變電站多功能打印機轉換裝置，包括接口轉換器、打印機并行口、裝置串行口、裝置打印外接接口；接口轉換器的一端與裝置串行口、裝置打印外接接口連接，接口轉換器的另一端與打印機并行口連接。

打印機開機后，由打印機并行口通過接口轉換器向各繼電保護裝置發送打印機準備好的信號，繼電保護裝置將打印數據通過接口轉換器轉換后向打印機并行口發送，克服了現有變電站數據打印存在費時費力影響工作效率的問題。

接口轉換器內部包括TD線、RD線、GND線、DTR線，接口轉換器內的TD線與裝置串行口引腳序號3、裝置打印外接接口的TD、TXD線連接，且接口轉換器內的TD線與打印機并行口的引腳序號3連接；接口轉換器內的RD線與裝置打印外接接口的RD線連接，且接口轉換器的RD線與打印機并行口的引腳序號2連接；接口轉換器內的GND線與裝置串行口引腳序號5、裝置打印外接接口的GND、SGND線連接，且接口轉換器內的GND線與打印機并行口的引腳序號7連接；接口轉換器內的DTR線與裝置串行口的引腳序號8、引腳序號6、裝置打印外接接口的RTS線連接，且接口轉換器內的DTR線與打印機并行口的引腳序號20連接。

本實用新型結構設計合理可靠，能夠使用一臺打印機對各廠家的繼電保護裝置進行打印，方便繼電保護人員的打印操作，提高了工作效率，降低了變電站投資成本，具有使用方便，結構簡單且實用性強的優點。

附圖說明

圖1為本實用新型的結構示意圖；

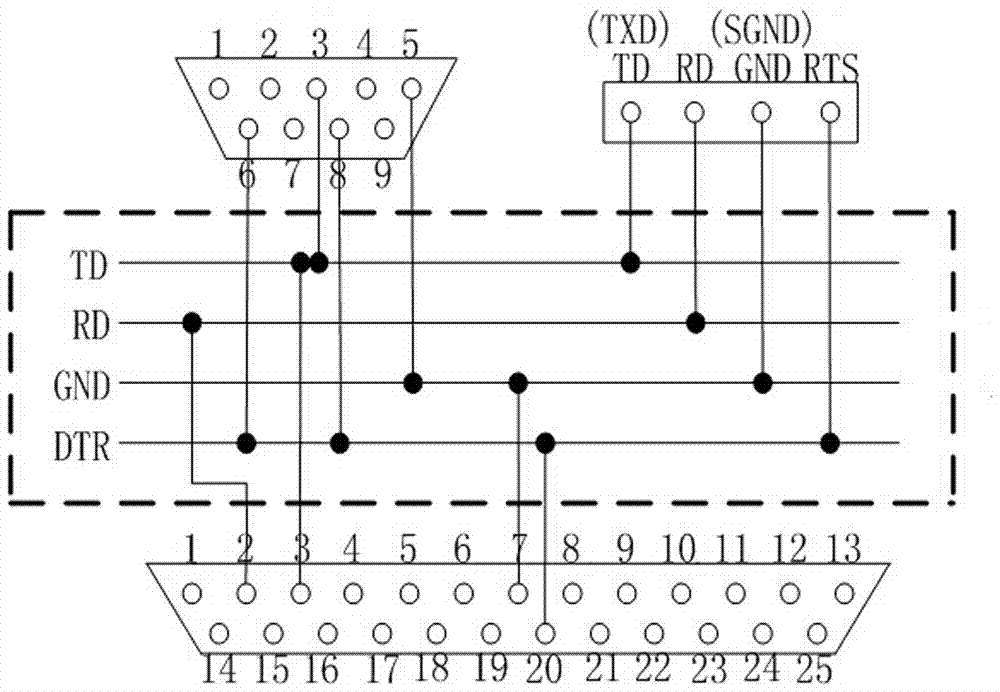

圖2為圖1的轉換原理圖。

具體實施方式

變電站多功能打印機轉換裝置，包括接口轉換器、打印機并行口、裝置串行口、裝置打印外接接口；接口轉換器的一端與裝置串行口、裝置打印外接接口連接，接口轉換器的另一端與打印機并行口連接。

接口轉換器內部包括TD線、RD線、GND線、DTR線，接口轉換器內的TD線與裝置串行口引腳序號3、裝置打印外接接口的TD、TXD線連接，且接口轉換器內的TD線與打印機并行口的引腳序號3連接；接口轉換器內的RD線與裝置打印外接接口的RD線連接，且接口轉換器的RD線與打印機并行口的引腳序號2連接；接口轉換器內的GND線與裝置串行口引腳序號5、裝置打印外接接口的GND、SGND線連接，且接口轉換器內的GND線與打印機并行口的引腳序號7連接；接口轉換器內的DTR線與裝置串行口的引腳序號8、引腳序號6、裝置打印外接接口的RTS線連接，且接口轉換器內的DTR線與打印機并行口的引腳序號20連接。

具體實施過程中，裝置串行口用于連接南自和深瑞廠家的繼電保護裝置，裝置打印外接接口用于連接南瑞、四方、許繼廠家的繼電保護裝置；TD、TXD是指發送數據信號，RD是指接收數據信號，GND、SGND是指公共地信號；DTR是指數據終端準備信號，RTS是指請求發送信號。
