本發明屬于水平井開發,具體涉及一種水平井地質導向的投影剖面控制方法、裝置和存儲介質。
背景技術:
1、地質導向技術為水平井鉆進的精細軌跡控制提供了重要支持,是非常規、復雜油氣藏開發的關鍵技術之一。地質導向過程大體分為三個步驟,分別是鉆前地質建模、投影剖面提取、軌跡及層位優化調整,其中投影剖面提取實現了三維模型到二維平面的轉變,在實際作業過程中能夠大幅提高鉆頭所處地層信息的可看性,為地層視傾角、軌跡造斜率等數值的計算提供統一的方位參數。
2、目前市面上地質導向軟件提供的投影剖面方法均為單方位的剖面抽取,這種方法在水平井方位拐動較大時并不適用,導向人員不得不根據實鉆軌跡多次改變投影方位,這不但影響導向作業的連貫性,同時也會引發不同方位解釋成果的顯示沖突。
技術實現思路
1、本發明的目的在于解決上述現有技術中存在的難題,提供一種水平井地質導向的投影剖面控制方法、裝置和存儲介質,實現全軌跡的多方位剖面的自動化生成。
2、本發明的目的之一是提供一種水平井地質導向的投影剖面控制方法。
3、本發明的目的之二是提供一種水平井地質導向的投影剖面控制裝置。
4、本發明的目的之三是提供一種計算機存儲介質。
5、本發明是通過以下技術方案實現的:
6、本發明的第一個方面,提供一種水平井地質導向的投影剖面控制方法,根據獲取的水平井軌跡曲線得到拐點坐標,計算相鄰兩個拐點連線的方位角,根據方位角及拐點坐標從地質體模型或地震體中抽取多個單方位剖面,將多個單方位剖面依次連接并平鋪形成多方位剖面。
7、本發明的進一步改進在于:
8、所述方法包括以下步驟:

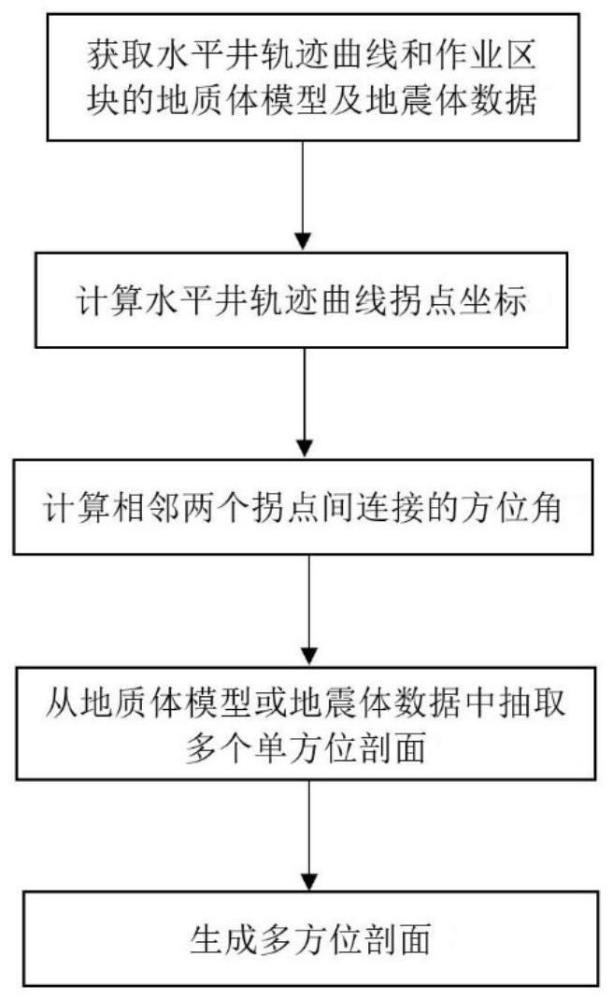

9、獲取水平井軌跡曲線和作業區塊的地質體模型及地震體數據;
10、計算水平井軌跡曲線拐點坐標;
11、計算相鄰兩個拐點間連線的方位角;
12、從地質體模型或地震體數據中抽取多個單方位剖面;
13、將多個單方位剖面按照水平井軌跡曲線依次連接,平鋪形成多方位剖面。
14、本發明的進一步改進在于:
15、所述計算水平井軌跡曲線拐點坐標,具體包括:
16、步驟21:根據水平井軌跡曲線和地質體模型中的地層建模確定水平井著陸點,設著陸點為首個拐點;
17、步驟22:對水平井軌跡曲線進行平滑處理,消除小范圍軌跡抖動;
18、步驟23:以首個拐點為起始點,對平滑后的水平井軌跡曲線進行抽稀,得到若干拐點坐標。
19、本發明的進一步改進在于:
20、步驟23中,抽稀的具體操作包括:
21、1)設定閾值;
22、2)設水平井軌跡曲線末點為新的拐點,連接當前所有拐點形成抽稀線;
23、3)將水平井軌跡曲線上相鄰兩個拐點直線連接形成抽稀線,確定相鄰兩個拐點之間的水平井軌跡曲線上距離抽稀線最遠的點位,如果該點位到抽稀線的距離大于閾值,則設該點位為新的拐點;
24、4)重復3),直到在水平井軌跡曲線上相鄰兩個拐點之間的點到抽稀線之間的距離均不大于閾值,則結束。
25、本發明的進一步改進在于:
26、3)將水平井軌跡曲線上相鄰兩個拐點直線連接形成抽稀線,確定相鄰兩個拐點之間的水平井軌跡曲線上距離抽稀線最遠的點位,如果該點位到抽稀線的距離大于閾值,則設該點位為新的拐點;
27、具體操作包括:
28、確定水平井軌跡曲線相鄰的兩個拐點坐標;
29、得到兩個拐點所形成的抽稀線方程為:
30、y=kx+b
31、其中x、y分別為x、y坐標,k、b為常數;
32、設水平井軌跡曲線上相鄰的兩個拐點之間的任一點坐標為(xt,yt),則該點到抽稀線的距離為:
33、
34、找出上述計算得到的距離最大值,并判斷所述距離最大值是否大于閾值,若是,則將距離最大值對應的點設定為新的拐點。
35、本發明的改進在于:
36、所述計算相鄰兩個拐點間連線的方位角,具體操作包括:
37、相鄰拐點間連線的方位角α通過以下公式計算得到:
38、
39、其中,xi是相連兩個拐點中前一個拐點的x坐標;xi+1是相連兩個拐點中后一個拐點的x坐標,yi是相連兩個拐點中前一個拐點的y坐標,yi+1是相連兩個拐點中后一個拐點的y坐標。
40、本發明的進一步改進在于:
41、所述從地質體模型或地震體數據中抽取多個單方位剖面,具體操作包括:
42、在水平井軌跡曲線中相鄰兩個拐點之間進行采樣,得到多個采樣點,依次標記為1、2、3……n;
43、根據相鄰兩個拐點間連線的方位角,依次計算相鄰兩個拐點之間的采樣點的坐標:
44、
45、其中,n為坐標點序號,取1、2、3……n,xnew_n、ynew_n分別為兩個相鄰拐點間第n個坐標點的x、y坐標,xi、yi分別為相鄰兩個拐點中前一個拐點的x、y坐標,relv為采樣間隔,α為方位角;
46、根據計算得到的采樣點的坐標從地質體模型或地震體數據中提取對應坐標點的屬性數據,形成剖面。
47、本發明的第二個方面,提供一種水平井地質導向的投影剖面控制裝置,包括:
48、獲取單元,用于獲取水平井軌跡曲線和作業區塊的地質體模型及地震體數據;
49、拐點坐標確定單元,用于計算水平井軌跡曲線拐點坐標;
50、方位角計算單元,用于計算相鄰兩個拐點間連線的方位角;
51、單方位剖面抽取單元,用于從地質體模型或地震體數據中抽取多個單方位剖面;
52、多方位剖面生成單元,用于將多個單方位剖面按照水平井軌跡曲線依次連接,平鋪形成最終的多方位剖面。
53、本發明的進一步改進在于:
54、所述拐點坐標確定單元包括:
55、首個拐點設定子單元,用于根據水平井軌跡曲線和地質體模型中的地層建模確定水平井著陸點,設著陸點為首個拐點;
56、平滑處理子單元,用于對水平井軌跡曲線進行平滑處理,消除小范圍軌跡抖動;
57、抽稀子單元,用于以首個拐點為起始點,對平滑后的水平井軌跡曲線進行抽稀,得到若干拐點坐標。
58、本發明的第三個方面,提供一種計算機存儲介質,所述計算機存儲介質存儲有計算機可執行的至少一個程序,所述至少一個程序被所述計算機執行時使所述計算機執行上述所述的水平井地質導向的投影剖面控制方法中的步驟。
