本發明涉及一種基于裝配誤差傳遞分析的變速機構工藝規劃方法，屬于機械工業領域。

背景技術：

1、變速機構是突擊車傳動系統的核心，它負責實現變速與換擋操作，是傳動系統中傳遞動力和運動的關鍵組件，確保了突擊車能夠迅速啟動停止、靈活操作、高速行進以及克服各種地形障礙的能力。隨著輕量化需求的提升，變速機構的體積和質量被大幅縮減，同時其內部零件數量眾多，這使得變速機構的裝配過程變得極為復雜，且難以確保高精度的裝配要求。

2、機械零件裝配是機械產品制造流程中極為關鍵且不可或缺的一環，其質量的好壞直接決定了最終產品的整體質量與性能表現。在這一環節中，每一個裝配步驟的精確執行都至關重要，因?yàn)槿魏挝⑿〉钠罨蛘`差都可能累積并放大，最終對產品的工作狀態、耐用度以及用戶體驗產生顯著影響。

3、為了提升機械產品的穩定性和可靠性，深入研究和分析產品裝配過程中的誤差傳遞過程顯得尤為重要。這包括了對誤差傳遞機理的深入理解，即探究誤差如何在不同的裝配階段之間傳遞、累積，并最終影響產品的整體精度和性能。傳統的裝配過程建模主要依賴于理想模型，通過設定理想的定位基準來構建裝配約束，進而形成產品的裝配體模型。然而，這種理想化的裝配過程往往與實際裝配情況存在偏差。

4、一方面，機械零件在加工制造過程中不可避免地會產生誤差，導致這些零件在通過裝配特征進行定位或連接時，其幾何特征往往無法精確地對準名義位置，出現偏差。另一方面，考慮到機械零件的裝配順序和方向，每一對裝配特征的接觸或配合并不是同時完成的，而是按照一定的先后順序進行的。這意味著裝配約束之間存在著定位優先級的差異，零件裝配定位的先后順序會影響每一對裝配特征的約束方向，進而影響到裝配特征的貼合或配合狀態。這種影響可能導致零件無法滿足預期的裝配功能需求。這兩方面的因素共同作用，會導致零件裝配特征之間的配合間隙發生變化，有時甚至造成零件無法正常裝配，從而降低了零件裝配的成功率。

5、因此，通過對變速機構的裝配過程進行裝配定位約束分析、裝配過程優先級分析和誤差傳遞機理分析等手段，可以有效地識別和控制裝配過程中的關鍵誤差源，從而減少或消除裝配誤差，提高產品的裝配精度和一致性。

技術實現思路

1、本發明的目的：針對當前變速器傳動系統在組裝復雜零部件時遇到的裝配誤差偏大、精度不足以及缺乏關鍵裝配環節指導等問題，提出一種具有廣泛適用性且操作簡便的變速機構裝配誤差傳遞工藝規劃方案。此方法旨在減少裝配過程中的誤差，提升裝配精度，從而確保變速機構能夠達到高合格率的生產標準。

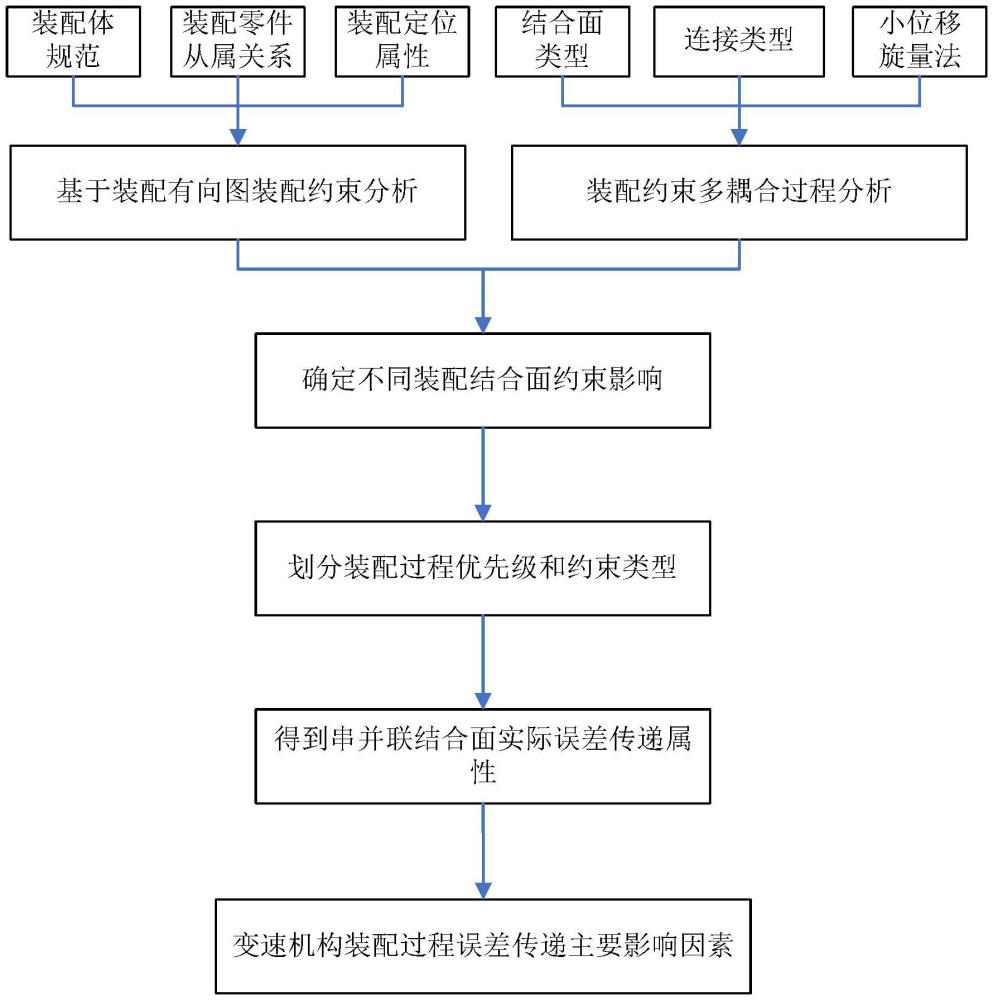

2、本發明采用的技術實施方案：一種基于裝配誤差傳遞分析的變速機構工藝規劃方法，包括：基于裝配有向圖的變速機構裝配定位約束關系分析方法；針對變速機構裝配的多約束耦合過程，結合小位移旋量法和裝配約束類型，分析不同裝配結合面誤差傳遞屬性；進行串并聯結合面組誤差傳遞機理分析，分析串并聯結合面誤差傳遞過程，建立變速機構誤差傳遞工藝規劃方法。

3、基于裝配有向圖的變速機構裝配定位約束關系分析方法是利用裝配有向圖的方式，分析變速機構裝配定位約束關系。零件裝配定位約束過程中的核心問題在于如何有效表達包含非理想表面的零件裝配特征的約束關系。傳統上，零件裝配依賴于理想cad模型，通過精確對準多個理想裝配特征之間的配準元素，如點、線、面，來限制零件的自由度。成功的裝配要求能夠精確識別這些理想裝配特征的配準元素，并與之對應的實際元素實現精準定位匹配。然而，當面對包含裝配誤差的實際零件進行裝配特征分解時，情況就復雜得多。這些零件上的配準元素(點、線、面)并非完全處于理想位置，而是存在微小的平移和旋轉誤差。因此，實際零件的裝配定位約束遠比理想cad模型中的裝配更為復雜，導致零件的裝配配合條件難以與理想cad模型中的裝配定位約束關系相匹配。

4、進一步的，使用裝配有向圖構建模型的裝配誤差傳遞鏈路，表達裝配體規范、裝配特征對的零件從屬關系以及裝配定位鏈接屬性等信息。

5、進一步的，用字母符號表達模型的特征表面，單箭頭實線表達外部?jī)闪慵g的幾何關系。

6、進一步的，框圖配合指引線表達兩零件之間的裝配定位優先級、裝配定位連接類型和配合類型。

7、進一步的，考慮零件裝配過程中的多約束耦合過程，獲取變速機構拓?fù)浣Y(jié)構屬性。

8、進一步的，獲取變速機構典型幾何要素類型，得到基本結合面類型。

9、進一步的，根據誤差傳遞方向上的裝配關系，將裝配結合面分為串聯裝配結合面和并聯裝配結合面。

10、進一步的，使用小位移旋量法a＝[u,v,w,α,β,γ]描述零件裝配過程中因約束引起的位移變動。

11、進一步的，結合定位連接方式和配合方式，將約束分為硬約束和軟約束。

12、進一步的，使用裝配定位優先級和約束類型劃分方法，得到串并聯變速機構實際誤差傳遞屬性。

13、進一步的，獲取變速機構誤差傳遞中主要影響的配合面，對重點裝配工藝進行有效監控與規劃。

14、本發明與現有技術相比的優點在于：以裝配有向圖的方法分析變速機構約束關系，直觀表達裝配約束形式，引入小位移旋量法和串并聯裝配誤差傳遞屬性分析變速機構實際傳遞過程，且提供一套面向變速機構裝配過程的，獲取誤差傳遞過程主要影響配合結合面的選取方法。

技術特征：

1.一種基于裝配誤差傳遞分析的變速機構工藝規劃方法，其特征包括：基于裝配有向圖的變速機構裝配定位約束關系分析方法；變速機構串并聯結合面組裝配過程誤差傳遞機理分析方法。

2.如權利要求1所述的基于裝配有向圖的變速機構裝配定位約束關系分析方法，其主要特征在于：使用裝配有向圖構建模型的裝配誤差傳遞鏈路，表達裝配體規范、裝配特征對的零件從屬關系以及裝配定位鏈接屬性等信息，用字母符號表達模型的特征表面，單箭頭實線表達外部?jī)闪慵g的幾何關系，框圖配合指引線表達兩零件之間的裝配定位優先級、裝配定位連接類型和配合類型。

3.如權利要求1所述的變速機構串并聯結合面組裝配過程誤差傳遞機理分析方法，其主要特征在于：針對零件裝配過程中的多約束耦合過程，獲取零件裝配過程中因約束引起的位移變化，結合定位連接方式和配合方式，使用裝配定位優先級和約束類型劃分方法，得到串并聯變速機構實際誤差傳遞屬性。

技術總結
發明專利申請涉及一種基于裝配誤差傳遞分析的變速機構工藝規劃方法，該方法通過對變速機構的裝配過程進行基于裝配有向圖的裝配定位約束分析，直觀表達裝配定位關系，并結合裝配過程優先級進行串并聯結合面組誤差傳遞機理分析，可以有效地識別和控制裝配過程中誤差傳遞的關鍵誤差源，建立變速機構誤差傳遞工藝規劃方法，從而減少或消除裝配誤差，提高產品的裝配精度和一致性。

技術研發人員：王延忠,張欣宇,謝斌,郭李澤,楊毅青
受保護的技術使用者：北京航空航天大學
技術研發日：
技術公布日：2025/3/20
