本技術涉及工業加工裝置，尤其涉及一種破碎裝置用的篩輥調節機構及其破碎裝置。

背景技術：

1、破碎裝置在使用一段時間后，錘頭和篩輥都會出現一定的磨損，此時錘頭與篩輥之間的間隙就會變大，而破碎機的最后一級篩輥與錘頭之間主要靠擠壓破碎，這就使錘頭與篩輥之間的間隙尤為重要，直接控制著物料的出料顆粒度。通常將最后一級篩輥設置為可移動的調節篩輥，通過改變調節篩輥的位置以控制錘頭與篩輥之間的間隙，同時可補償錘頭和篩輥的磨損。

2、在“篩破一體機”（公開號為cn202590867u，以下簡稱現有技術1）的專利中，公開了一種篩軸的設計，包括法蘭片式篩軸和過濾篩軸，涉及可調間隙和不可調間隙兩種類型的過濾篩軸；這種篩軸設計相對較復雜，涉及多種不同類型的篩軸和相關部件的組合，包括法蘭片、篩條、螺桿、固定螺帽等。由于涉及多種不同類型的篩軸和相關部件的組合，這種設計會增加設備的維護難度，尤其是對于可調間隙篩軸和過濾繩混合篩軸，其中涉及了更多的調節和維護工作；復雜的設計可能會降低設備的精度和穩定性，特別是在長時間運行和高負荷情況下，可能會出現部件磨損、松動或者失效的問題；雖然現有技術1中還提到了濾篩軸可以通過改變法蘭片上的篩條數量來實現篩分粒徑的改變，但這種調節方式可能相對固定，無法根據需要進行精確調節；且無法在加工中進行調節，需要拆卸安裝，較為不便。

技術實現思路

1、有鑒于此，本實用新型實施例提供了一種破碎裝置用的篩輥調節機構及其破碎裝置，用以解決破碎裝置在使用一段時間后，錘頭和篩輥都會出現一定的磨損，此時錘頭與篩輥之間的間隙就會變大，導致物料的出料顆粒度不合格的問題。

2、第一方面，本實用新型實施例提供一種破碎裝置用的篩輥調節機構，包括破碎機殼、篩輥和軸承座，篩輥通過軸承安裝在軸承座上；同時軸承座內設置有密封圈；其特征在于，還包括：支撐部，所述支撐部包括至少一對第一支撐筋和支撐板；調節部，所述調節部包括楔塊和滑道；所述楔塊設于所述滑道內部；所述滑道固定設于所述破碎機殼一側的側壁上；所述楔塊可沿所述滑道內部進行往復運動；所述楔塊的表面呈傾斜設置并與所述軸承座相接觸；至少一對所述第一支撐筋分別設于所述調節部底部的兩端將所述調節部進行支撐；所述支撐板設于所述調節部的一側。

3、優選的，所述調節部還包括調節螺栓；所述支撐板在與設置所述楔塊相適配的位置上設有調節螺栓孔；所述調節螺栓設于所述調節螺栓孔中并于所述楔塊的一側相接觸。

4、優選的，所述調節螺栓孔至少設有一對，一對所述調節螺栓孔縱向設置，一對所述調節螺栓孔的圓心通過同一直線。

5、優選的，所述調節螺栓包括螺母和螺桿；所述螺桿通過所述調節螺栓孔延伸至所述支撐板另一側；所述螺母設于與所述螺桿延伸至所述支撐板另一側相適配的位置且固定于所述支撐板側壁上。

6、優選的，所述螺桿通過所述調節螺栓孔與所述螺母進行配合后位置伸縮。

7、優選的，一對所述調節螺栓孔的兩端的支撐板上還設有一對第二支撐筋以加固所述支撐板。

8、優選的，所述滑道上標有“篩輥與錘頭未磨損前的距離”的刻度標識；所述刻度標識以每5mm為一個刻度進行標識；所述刻度標識從“0”開始至少設有八個刻度。

9、優選的，所述軸承座的下方與所述楔塊相對的面呈一個斜面設置；且所述斜面與所述楔塊傾斜面相接觸。

10、第二方面，根據如上任一項所述的一種破碎裝置用的篩輥調節機構，所述軸承座的兩端成對稱設置，且均設有所述支撐部和調節部；所述軸承座兩端的調節部同時進行楔塊位置的調節；所述楔塊的調節位置根據所述刻度標識進行判定。

11、第三方面，提供一種破碎裝置，包括如上任一項所述的一種破碎裝置用的篩輥調節機構。

12、本實用新型提供的破碎裝置用的篩輥調節機構具有以下有益效果：

13、1.?精準調節性能：該篩輥調節機構通過調節螺栓和楔塊的組合，實現了對篩輥位置的精準調節，通過改變調節篩輥的位置以控制錘頭與篩輥之間的間隙，同時可補償錘頭和篩輥的磨損，能夠確保在破碎操作中所需的篩分效果。

14、2.?穩定支撐結構：支撐部的設計，包括支撐筋和支撐板，確保了調節部的穩定支撐，使得整個機構在工作過程中不易發生晃動或變形；同時將調節螺栓上的螺母固定在支撐板上，以防止調節螺栓在使用過程中往后退；提高了設備的穩定性和可靠性。

15、3.?精確度標尺：?刻度標識的設置使得用戶可以準確地判斷篩輥與錘頭之間的距離，從而調整操作參數，確保生產過程中的高效運行。

16、綜上所述，這項專利的篩輥調節機構在破碎裝置中能夠直接對軸承座的加工精度進行調節，確保了加工時操作的便利性，從而提升了生產效率。

技術特征：

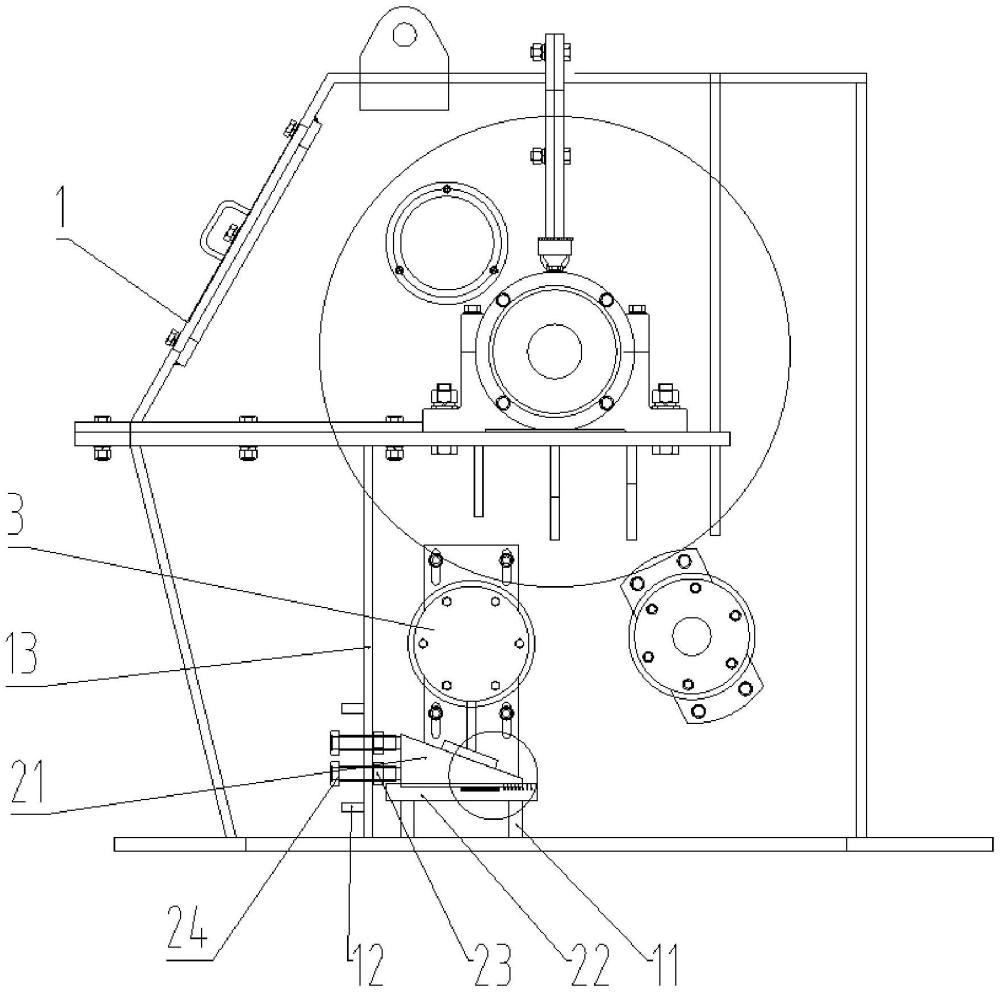

1.一種破碎裝置用的篩輥調節機構，包括破碎機殼（1）、篩輥（2）和軸承座（3），篩輥（2）通過軸承安裝在軸承座（3）上；同時軸承座（3）內設置有密封圈；其特征在于，還包括：

2.根據權利要求1所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述調節部還包括調節螺栓；所述支撐板（13）在與設置所述楔塊（21）相適配的位置上設有調節螺栓孔；所述調節螺栓設于所述調節螺栓孔中并于所述楔塊（21）的一側相接觸。

3.根據權利要求2所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述調節螺栓孔至少設有一對，一對所述調節螺栓孔縱向設置，一對所述調節螺栓孔的圓心通過同一直線。

4.根據權利要求2所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述調節螺栓包括螺母（23）和螺桿（24）；所述螺桿（24）通過所述調節螺栓孔延伸至所述支撐板（13）另一側；所述螺母（23）設于與所述螺桿（24）延伸至所述支撐板（13）另一側相適配的位置且固定于所述支撐板（13）側壁上。

5.根據權利要求4所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述螺桿通過所述調節螺栓孔與所述螺母（23）進行配合后位置伸縮。

6.根據權利要求5所述的一種破碎裝置用的篩輥調節機構，其特征在于，一對所述調節螺栓孔的兩端的支撐板（13）上還設有一對第二支撐筋（12）以加固所述支撐板（13）。

7.根據權利要求6所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述滑道（22）上標有“篩輥與錘頭未磨損前的距離”的刻度標識；所述刻度標識以每5mm為一個刻度進行標識；所述刻度標識從“0”開始至少設有八個刻度。

8.根據權利要求7所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述軸承座（3）的下方與所述楔塊（21）相對的面呈一個斜面設置；且所述斜面與所述楔塊（21）傾斜面相接觸。

9.根據權利要求8所述的一種破碎裝置用的篩輥調節機構，其特征在于，所述軸承座（3）的兩端成對稱設置，且均設有所述支撐部和調節部；所述軸承座（3）兩端的調節部同時進行楔塊（21）位置的調節；所述楔塊（21）的調節位置根據所述刻度標識進行判定。

10.一種破碎裝置，其特征在于，包括如權利要求1至9任一項所述的一種破碎裝置用的篩輥調節機構。

技術總結
本技術涉及工業加工技術領域，具體公開了一種破碎裝置用的篩輥調節機構及其破碎裝置，包括支撐部和調節部，支撐部由支撐筋和支撐板組成，調節部包括楔塊和滑道。楔塊通過滑道固定在破碎機殼一側的側壁上，并可沿滑道進行往復運動，其傾斜表面與軸承座相接觸。支撐筋將調節部底部支撐在兩端，而支撐板則位于調節部的一側。調節螺栓通過與楔塊相適配的孔位于支撐板上，并與楔塊相接觸，用于調節楔塊的位置。調節螺栓孔成對設置，以便更精確地調整楔塊位置。該機構還具有刻度標識以便確定篩輥與錘頭的距離。軸承座下方與楔塊相對的面呈斜面設置，與楔塊傾斜面相接觸。軸承座兩端對稱設置，以便同時調節楔塊位置。

技術研發人員：林梅
受保護的技術使用者：四川志嘉機械設備有限公司
技術研發日：20240415
技術公布日：2025/3/20
