本發明屬于互聯網軟件開發運維，具體涉及一種基于云平臺的devops持續集成交付系統。

背景技術：

1、隨著云計算技術的飛速發展，軟件開發與運維的邊界日益模糊，對高效、自動化的持續集成與交付流程需求迫切。傳統開發運維模式存在溝通不暢、交付周期長、質量難以保證等問題。云計算以其彈性、可擴展性和按需服務的特性，為軟件開發和運維提供了強大的基礎設施支持。devops技術打破了開發和運維的壁壘，將開發、測試和運維的緊密協作和自動化流程，以提高軟件交付效率和質量。

技術實現思路

1、有鑒于此，本發明提供一種基于云平臺的devops持續集成交付系統，旨在通過整合云計算的彈性計算、高可用性和自動化管理優勢，以及devops的敏捷開發與運維一體化理念，實現軟件開發從代碼提交到生產部署的全自動化系統。

2、本發明的技術方案：

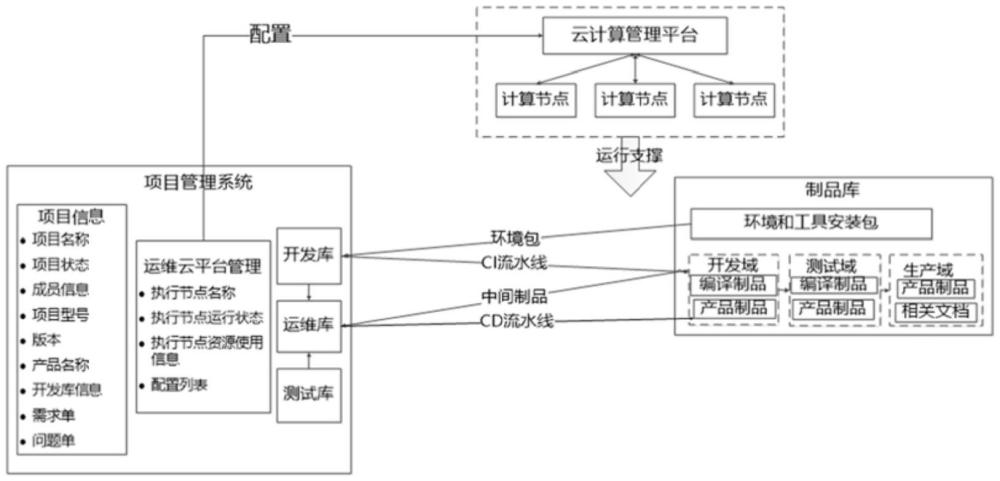

3、一種基于云平臺的devops持續集成交付系統，包括項目管理模塊和制品庫模塊；

4、項目管理模塊用于規劃、執行和監控所有項目，項目包括項目信息表、運維云平臺管理、開發庫、運維庫和測試庫；

5、制品庫模塊作為中央化存儲平臺，用于存儲和管理與軟件交付相關的組件和文檔，包括環境和工具安裝包、開發域制品、測試域制品和生產域制品；

6、所述項目管理模塊與所述制品庫模塊基于流水線腳本交互，流水線腳本實現環境包和中間制品的下發以及代碼的持續集成和交付；其中環境包基于ci流水線傳遞，中間制品基于cd流水線傳遞。

7、進一步的，所述持續集成交付系統的運行過程包括以下步驟：

8、s1：將項目的軟件需求和問題進行拆解，在項目管理模塊上通過需求單或問題單的方式將拆解后的任務分發；

9、s2：配置云計算平臺作為devops系統的運行支撐；

10、s:3：根據需求單或問題單對項目代碼進行迭代開發；

11、s4：執行ci流水線，對提交的代碼進行編譯、代碼靜態檢查、執行單元測試和打包鏡像操作；

12、s5：執行cd流水線，拉取中間態制品、部署環境包、執行系統測試并發布制品；

13、s6：對項目系統進行詳細測試，將制品從開發域環境轉至測試域環境；

14、s7：制品通過測試后從測試域轉至生產域，保存發布記錄，在生產域完成部署。

15、進一步的，開發庫用于存儲開發者編寫的代碼、產品對應的版本以及產品對應的分支信息，每個開發庫都包含一條ci流水線；當開發人員根據所述需求單或問題單對代碼進行變更時，將代碼提交至開發庫，自動觸發流水線執行持續集成的操作。

16、進一步的，運維庫用于維護運維者編寫的ci流水線腳本和cd流水線腳本，ci流水線腳本和cd流水線腳本分別存儲在ci庫和cd庫；項目的每一個產品對應一條ci流水線，每一個項目對應一條cd流水線。

17、進一步的，測試庫用于維護測試者編寫的自動化測試代碼、用例和測試文檔，當代碼提交至開發庫或者啟動cd流水線時，測試代碼被拉取至環境中部署并運行。

18、進一步的，環境和工具安裝包用于存儲所有項目所需的環境和工具安裝包，項目相關人員可以從制品庫模塊中手動下載并安裝環境和工具，ci流水線腳本和cd流水線腳本可通過網絡接口自動下載至執行節點。

19、進一步的，限定計算節點和制品的權限為開發、測試和生產；

20、限定開發域被開發者使用，開發者根據需求構建新的環境，用于對開發制品進行驗證；

21、限定測試域被測試者使用，測試者根據需求文檔構建環境，并對最終產品進行系統性驗證，測試結束后將結果在測試域中進行歸檔；

22、限定生產域被用戶使用；

23、ci流水線腳本和cd流水線腳本基于云計算平臺的云計算節點執行。

24、進一步的，開發庫、測試庫和運維庫均設置有不同分支，不同分支對應不同的項目。

25、進一步的，所述開發庫執行ci流水線的具體流程如下：

26、s4.1環境拉取：從制品庫中拉取編譯環境壓縮包，本地構建好編譯環境；

27、s4.2?ci代碼拉取：從運維配置庫拉取最新版的ci腳本到本地指定目錄；

28、s4.3代碼拉取：拉取最新版的代碼到本地指定目錄；

29、s4.4編譯：執行編譯腳本，代碼編譯成二進制；

30、s4.5靜態檢查：調用掃描工具api進行代碼掃描，返回掃描是否通過的結果；

31、s4.6單元測試：執行單元測試用例返回測試結果；

32、s4.7上傳制品：將編譯好的制品上傳至制品庫對應的路徑。

33、進一步的，運維庫執行cd流水線的具體流程如下：

34、s5.1拉取制品：從制品庫中拉取需要測試的項目制品；

35、s5.2部署系統：根據部署需求，部署組件至各個節點，搭建系統；

36、s5.3拉取測試代碼：根據項目型號和版本，從測試代碼庫中拉取對應的測試代碼；

37、s5.4系統測試：初始化測試代碼，執行系統測試,其中流水線使用者可以通過配置關鍵字跳過某些測試用例；

38、s5.5發布：全部測試流程通過，將制品上傳至制品庫交付安裝包目錄下，編寫制品使用文檔附上測試結果報告。

39、本發明的有益效果：

40、本發明構建了devops與項目管理連接的橋梁，每一次的迭代周期，都實現了項目-產品-需求/問題-代碼全流程的自動化管理，極大地提升了產品質量和團隊效率；分別建立了三種代碼庫：開發、運維和測試，將不同項目人員的職責進行了有效劃分，實施嚴格的權限管理和訪問控制策略，有效地防止了未經授權的訪問和操作；通過流水線可以執行更加全面的自動化測試，包括單元測試、集成測試、回歸測試和性能測試等，確保每一次代碼的變更都可經過充分驗證，以發現和修復潛在的問題；借助云計算平臺提供的彈性擴展的能力，可以根據實際需求自動化擴展或伸縮流水線資源，避免了資源浪費和復雜的容量規劃，更好地幫助企業降低運維成本。

技術特征：

1.一種基于云平臺的devops持續集成交付系統，其特征在于，包括項目管理模塊和制品庫模塊；

2.根據權利要求1所述的基于云平臺的devops持續集成交付系統，其特征在于，所述持續集成交付系統的運行過程包括以下步驟：

3.根據權利要求2所述的基于云平臺的devops持續集成交付系統，其特征在于，開發庫用于存儲開發者編寫的代碼、產品對應的版本以及產品對應的分支信息，每個開發庫都包含一條ci流水線；當開發人員根據所述需求單或問題單對代碼進行變更時，將代碼提交至開發庫，自動觸發流水線執行持續集成的操作。

4.根據權利要求3所述的基于云平臺的devops持續集成交付系統，其特征在于，運維庫用于維護運維者編寫的ci流水線腳本和cd流水線腳本，ci流水線腳本和cd流水線腳本分別存儲在ci庫和cd庫；項目的每一個產品對應一條ci流水線，每一個項目對應一條cd流水線。

5.根據權利要求4所述的基于云平臺的devops持續集成交付系統，其特征在于，測試庫用于維護測試者編寫的自動化測試代碼、用例和測試文檔，當代碼提交至開發庫或者啟動cd流水線時，測試代碼被拉取至環境中部署并運行。

6.根據權利要求5所述的基于云平臺的devops持續集成交付系統，其特征在于，環境和工具安裝包用于存儲所有項目所需的環境和工具安裝包，項目相關人員可以從制品庫模塊中手動下載并安裝環境和工具，ci流水線腳本和cd流水線腳本可通過網絡接口自動下載至執行節點。

7.根據權利要求6所述的基于云平臺的devops持續集成交付系統，其特征在于，限定計算節點和制品的權限為開發、測試和生產；

8.根據權利要求7所述的基于云平臺的devops持續集成交付系統，其特征在于，開發庫、測試庫和運維庫均設置有不同分支，不同分支對應不同的項目。

9.根據權利要求8所述的基于云平臺的devops持續集成交付系統，其特征在于，所述開發庫執行ci流水線的具體流程如下：

10.根據權利要求9所述的基于云平臺的devops持續集成交付系統，其特征在于，運維庫執行cd流水線的具體流程如下：

技術總結
本發明屬于互聯網軟件開發運維技術領域，具體涉及一種基于云平臺的DevOps持續集成交付系統，包括項目管理模塊和制品庫模塊；通過整合云計算的彈性計算、高可用性和自動化管理優勢，以及DevOps的敏捷開發與運維一體化理念，實現軟件開發從代碼提交到生產部署的全自動化系統。

技術研發人員：強卉雨,邸海濤,黃保壘,趙益民,唐麗園,劉靜怡
受保護的技術使用者：中國航空工業集團公司西安航空計算技術研究所
技術研發日：
技術公布日：2025/4/24
