本發明涉及信號處理，具體涉及一種磁電復合探測信號的抗干擾開集識別方法、系統及裝置。

背景技術：

1、非視覺被動式目標探測，該類型目標探測手段主要面向非合作目標，由于其不向外主動發射信號，相較于傳統的雷達探測和紅外探測而言具有良好的隱蔽性，且探測距離較遠，具有很好的發展前景。目前靜電探測和磁探測是領域內的主要方法。靜電探測具有其高靈敏度、適中作用距離和低誤報率等優點，在精確識別移動目標時顯示出其獨特的優勢；而磁探測則憑借其隱蔽性、廣泛適用范圍、不受氣候影響以及近距離探測能力等特點，在多種環境和戰術需求下發揮關鍵作用。盡管靜電探測和磁探測從體制、工作模式、信號處理等方面采取了抗干擾措施，但在各類復雜應用場景下，單一的探測模式已經難以獲得足夠的探測可靠性。因此，現階段探索將磁場探測與靜電場探測相結合，形成復合探測。

2、現有磁信號與靜電探測這類非視覺類目標探測技術中，多以目標信號時頻域特征結合門限閾值作為識別判定條件，幾乎不對識別目標進行區分，理想條件下待探測目標與背景噪聲能量差異較大，可以實現有效目標識別。

3、但實際應用中，由于環境、相似目標等外界因素的不確定性，在識別某一特定種類目標的磁場/電場時，極易受外部環境干擾，出現誤觸發與漏觸發的情況。其領域應用的特殊性導致相關研究相對較少，現有觀點大多圍繞增加傳感器種類(多傳感器復合探測)以及實時信號處理(諸如：濾波、降噪等)兩種方法，其中復合探測手段效果較好，從待識別目標的多個特征入手，多數情況下可以實現常規背景噪聲與目標物的分離，如圖1，展示了復合探測模式下弱背景干擾信號與強干擾背景信號對有效信號探測影響，但攝取信息種類的增加也意味著引入了新維度的噪聲信號，對于一些復雜工作場景(諸如近地面探測、存在相似目標干擾等)，仍存在目標識別不全、未知信號不處理、降噪效果單一等諸多問題。

技術實現思路

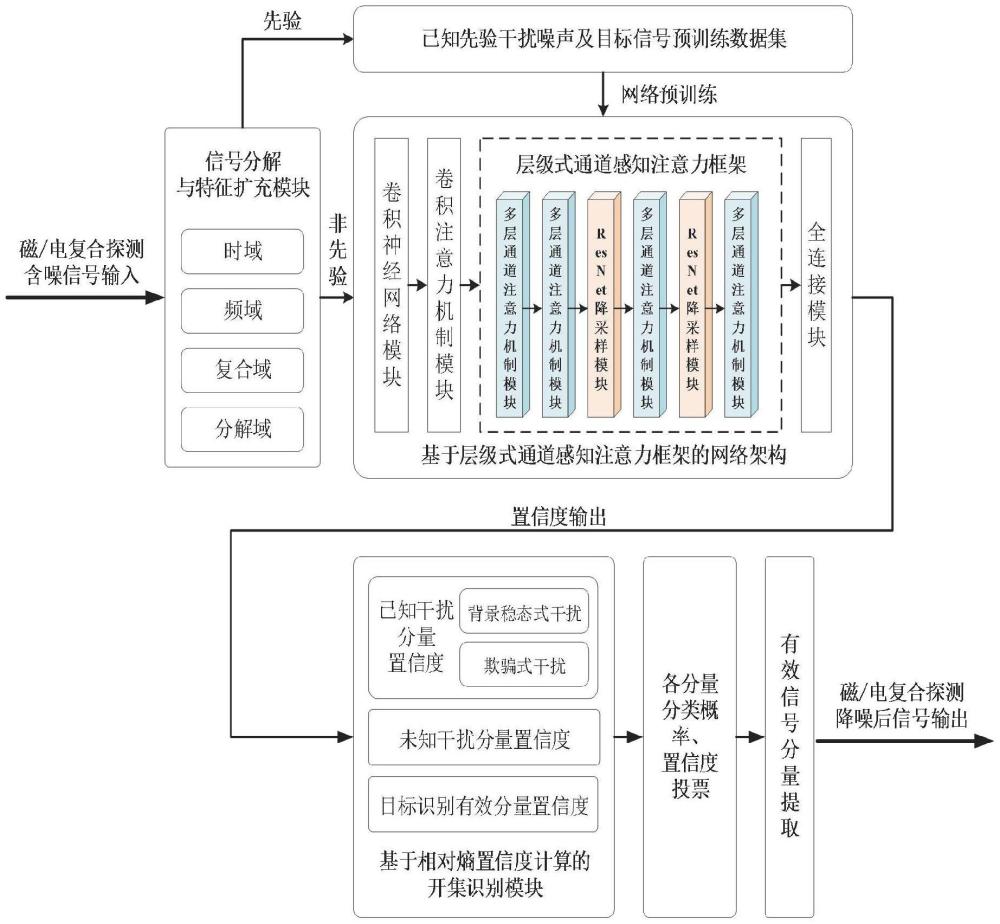

1、針對現有技術在復雜環境下識別抗干擾能力弱、識別精度低，無法識別未知干擾的不足，本發明提出一種磁電復合探測信號的抗干擾開集識別方法、系統及裝置，通過將電磁復合探測與開集識別技術相結合，并引入多域特征提取、層級式通道感知注意力框架和相對熵干擾濾除等方法，從而解決現有技術存在的問題。

2、一種磁電復合探測信號的抗干擾開集識別方法，包括以下步驟：

3、獲取含已知噪聲的歷史干擾信號數據；

4、將含已知噪聲的歷史干擾信號數據在時域、頻域、小波域和分解域進行擴展，將擴展后的信號輸入基于層級式通道感知注意力框架的網絡模型中進行訓練：通過卷積神經網絡層將信號在不同域的信息轉化為特征表示張量后，輸入卷積注意力機制層生成加權矩陣；依據加權矩陣對每個特征進行選擇偏重，生成經過選擇性增強的特征張量，將該特征張量輸入層級式通道感知注意力層中，得到不同通道的權值，通過該權值對特征在通道維度進行選擇；將選擇后生成的特征輸入全連接層中，輸出識別概率，完成對基于層級式通道感知注意力框架的網絡模型訓練；其中，層級式通道感知注意力層中，將resnet18中卷積層的輸出、inception模塊的輸出以及該模塊的原始輸入，在通道維度上進行拼接，將拼接后的特征通過兩個卷積模塊進行處理，得到一組權值，利用該權值，對特征在通道維度上進行選擇性的增強，將增強后的特征通過resnet降采樣模塊進行降維和深度增強；

5、將待測的未知干擾信號數據在時域、頻域、小波域和分解域進行擴展，將擴展后的信號輸入訓練后的基于層級式通道感知注意力框架的網絡模型中，分別獲得時域、頻域、小波域和分解域在各分支上的識別概率和置信度；根據識別概率和置信度，判斷當前各分支的識別結果，將含有噪聲和未知噪聲的識別結果去除，得到待測區域的探測信號。

6、進一步地，通過傅里葉變換、小波變換和vmd分解將干擾信號數據在時域的基礎上擴展至頻域、小波域和分解域，其具體分別表示為：

7、頻域：

8、小波域：

9、vmd分解：

10、其中，x(w)是原始信號x(t)的傅里葉變換，表示信號在頻域的表示；j是虛數單位；w是角頻率；t是時間；x(a,τ)為小波系數，表示信號x(t)在尺度a,τ上的小波變換值，a和τ分別為尺度參數和平移參數；為時間t上平移的小波系數；uk為第k個模態函數，表示信號中的第k個成分；ωk為第k個模態函數的中心頻率；表示uk在時間t序列上的希爾伯特變換；表示第k個模態函數的頻率調制；為梯度算子；f(t)為待分解的時間序列信號。

11、進一步地，所述卷積神經網絡層中通過卷積操作捕獲輸入信號的局部空間相關性，生成關聯矩陣，根據關聯矩陣通過激活函數建立特征與目標之間的非線性映射關系，生成具有多維特征的特征表示張量。

12、進一步地，所述在resnet降采樣模塊中，輸入的特征經過卷積層進行處理，通過跳躍連接將輸入的特征與經過卷積層處理后的特征相加，生成殘差映射，進而實現對特征的降維和深度增強。

13、進一步地，所述根據識別概率和置信度，判斷當前各分支的識別結果，將含有噪聲和未知噪聲的識別結果去除，得到待測區域的探測信號，具體包括以下步驟：

14、根據時域、頻域、小波域和分解域的各分支的識別概率獲取其識別概率的最大索引值，判斷當前各分支的識別結果；若當前各分支的識別結果均不相同則將其拒絕為未知類型結果；若相同則對時域、頻域、小波域和分解域的各分支的置信度進行排序，得到時域、頻域、小波域和分解域的置信度閾值；

15、將時域、頻域、小波域和分解域在各分支上的置信度分別與各自對應的置信度閾值進行對比，若不大于對應的置信度閾值時，輸出當前識別類型，否則將當前樣本拒絕作為未知噪聲；

16、將識別到的噪聲和未知噪聲去除，得到處理后的探測信號。

17、進一步地，利用基于層級式通道感知注意力框架的網絡模型輸出的時域、頻域、復合域和分解域在各分支上的識別概率與理想概率之間的相對熵，判斷各分支對應的置信度，所述相對熵表示為：

18、

19、其中p(x)為網絡模型輸出的概率分布，q(x)表示判斷為未知干擾信號的理想概率分布；將概率分布與理想概率分布中為零的值更新為1×10-9，判斷概率分布之和是否大于1，若大于1則在最大概率值上減去大于1的部分，x表示待處理信號x集合中的子集合信號。

20、進一步地，所述干擾信號數據包括背景穩態式干擾和欺騙式干擾；所述背景穩態式干擾包括自摩擦和環境熱噪聲；所述欺騙式干擾包括爆炸、放電、持續脈沖、間歇脈沖、工頻干擾。

21、本發明還包括一種磁電復合探測信號的抗干擾開集識別系統，包括：

22、獲取模塊，用于獲取含已知噪聲的歷史干擾信號數據；

23、模型訓練模塊，用于將含已知噪聲的歷史干擾信號數據在時域、頻域、小波域和分解域進行擴展，將擴展后的信號輸入基于層級式通道感知注意力框架的網絡模型中進行訓練：通過卷積神經網絡層將信號在不同域的信息轉化為特征表示張量后，輸入卷積注意力機制層生成加權矩陣；依據加權矩陣對每個特征進行選擇偏重，生成經過選擇性增強的特征張量，將該特征張量輸入層級式通道感知注意力層中，得到不同通道的權值，通過該權值對特征在通道維度進行選擇；將選擇后生成的特征輸入全連接層中，輸出識別概率，完成對基于層級式通道感知注意力框架的網絡模型訓練；其中，層級式通道感知注意力層中，將resnet18中卷積層的輸出、inception模塊的輸出以及該模塊的原始輸入，在通道維度上進行拼接，將拼接后的特征通過兩個卷積模塊進行處理，得到一組權值，利用該權值，對特征在通道維度上進行選擇性的增強，將增強后的特征通過resnet降采樣模塊進行降維和深度增強；

24、生成模塊，用于將待測的未知干擾信號數據在時域、頻域、小波域和分解域進行擴展，將擴展后的信號輸入訓練后的基于層級式通道感知注意力框架的網絡模型中，分別獲得時域、頻域、小波域和分解域在各分支上的識別概率和置信度；根據識別概率和置信度，判斷當前各分支的識別結果，將含有噪聲和未知噪聲的識別結果去除，得到待測區域的探測信號。

25、本發明還包括一種磁電復合探測信號的抗干擾開集識別計算機設備，包括：存儲器、處理器以及存儲在所述存儲器內的計算機程序，所述處理器執行所述計算機程序時實現所述的磁電復合探測信號的抗干擾開集識別方法的步驟。

26、本發明還包括一種可讀存儲介質，所述可讀存儲介質存儲有計算機程序，所述計算機程序包括程序指令，所述程序指令被處理器執行時，用于執行所述的磁電復合探測信號的抗干擾開集識別方法的步驟。

27、本發明提供了一種磁電復合探測信號的抗干擾開集識別方法、系統及裝置，具備以下有益效果：

28、本發明針對當前近地面磁電復合探測技術在復雜環境下由于背景穩態式干擾和欺騙式干擾導致的識別抗干擾能力弱、攔截效率不高的問題，提出一種面向被動式電磁復合探測的干擾目標開集識別與降噪方法，通過將探測信號擴展至頻域、小波域和分解域?qū)崿F(xiàn)網絡預訓練，再結合層級式通道感知注意力框架，有效提取不同域信號的特征，并利用基于相對熵的干擾濾除方法和開集識別模塊，實現了對目標信號的準確識別和干擾濾除，提高了系統的魯棒性和可靠性。
