本發明涉及圖像處理，尤其涉及一種安裝在cbct上的深度相機參數的標定方法。

背景技術：

1、通過在c型臂等三維x光成像設備上加裝深度相機，可在三維x光圖像采集的過程中同步采集深度相機圖像，以此獲得患者及術區位置上方和兩側復雜表面信息，從而無感實現導航避障、手術輔助等功能。而為了實現上述功能，需要預先(出廠或者維護期間)對深度相機進行配準標定，獲取掃描過程中相機運動的精確位姿信息，用于術區表面重建。

技術實現思路

1、發明目的：針對上述需求，本發明提出一種安裝在cbct上的深度相機參數的標定方法，。

2、技術方案：

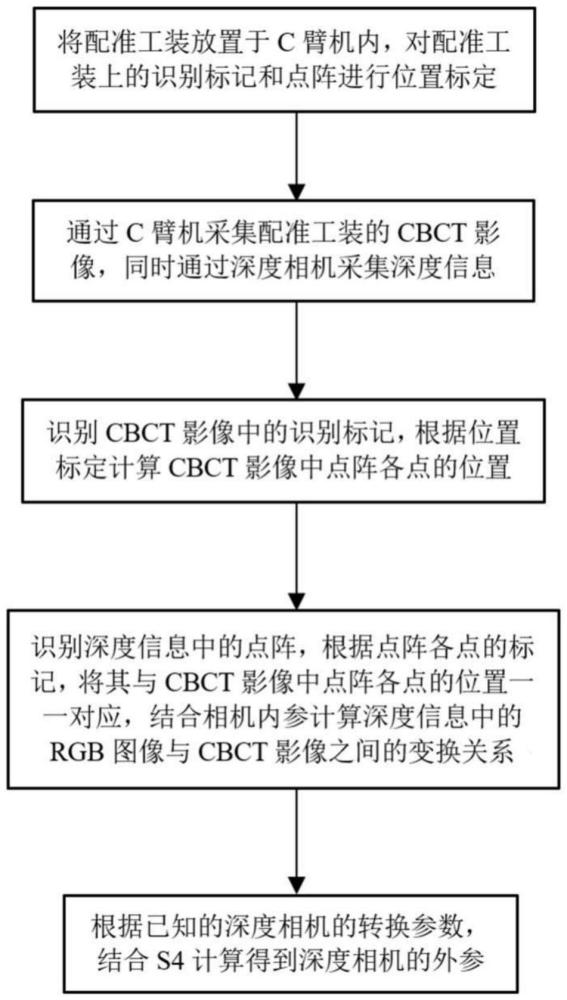

3、本發明提供一種安裝在cbct上的深度相機參數的標定方法，其特征在于，包括：

4、s1、將配準工裝放置于c臂機內，對配準工裝上的識別標記和點陣進行位置標定；

5、s2、通過c臂機采集配準工裝的cbct影像，同時通過安裝于c臂機上的深度相機采集其深度信息；

6、s3、識別cbct影像中的識別標記，根據s1的位置標定計算得到cbct影像中點陣各點的位置；

7、s4、識別s2得到的深度信息中的rgb圖像中的點陣，根據點陣各點的標記，將其與s3得到的cbct影像中點陣各點的位置一一對應，從而結合相機內參計算深度信息中的rgb圖像與cbct影像之間的變換關系；

8、s5、根據已知的深度相機的轉換參數，結合s4計算深度信息中的深度圖像和cbct影像之間的轉換矩陣，也即得到深度相機的外參。

9、具體地，所述點陣設置在配準工裝的外表面上，所述識別標記設置在所述配準工裝的任意位置處。

10、更具體地，所述配準工裝的外表面設置為弧形柱面，且弧形柱面與c形臂同心且曲率一致；

11、配準工裝放置于c臂機內時，其軸線垂直于c形臂所在平面。

12、更進一步地，所述配準工裝可設計為內外套筒結構，所述識別標記設置在所述配準工裝的內套筒上，所述點陣設置在外套筒的外表面上，所述外套筒套設于所述內套筒外。

13、具體地，所述點陣由棋盤格的角點構成，在所述棋盤格的各白格中分別添加不同的定位標記，并分別對棋盤格各角點添加識別標簽。

14、更具體地，所述s4中，所述識別s2得到的深度信息中的rgb圖像中的點陣，根據點陣各點的標記，將其與s3得到的cbct影像中點陣各點的位置一一對應，具體如下：

15、(1)對rgb圖像序列的各圖像進行二值化處理，得到二值圖像；

16、(2)識別步驟(1)得到的二值圖像中掩碼作為定位標記，框定各棋盤格角點的設定范圍和各棋盤格的角點的識別標簽；

17、(3)據步驟(2)框定的棋盤格角點的設定范圍，計算其內梯度，得到其邊緣，對各邊緣像素進行十字線擬合，計算擬合十字線的交點，識別得到棋盤格的角點，即得到棋盤格角點的坐標；

18、(4)通過步驟(2)得到的各棋盤格的角點的識別標簽和步驟(3)得到的棋盤格角點的坐標，將其與s3中的cbct影像中各棋盤格角點的位置一一對應。

19、具體地，所述s4中，所述計算深度信息中的rgb圖像與cbct影像之間的變換關系采用重投影優化方法。

20、更具體地，所述重投影優化方法采用g2o非線性優化模型。

21、具體地，所述s3中，所述識別cbct影像中的識別標記采用閾值提取方法。

22、具體地，所述s3中，根據s1的位置標定計算得到cbct影像中點陣各點的位置，具體如下：

23、所述cbct影像中點陣各點的位置，即所述點陣與所述cbct影像之間的變換關系，包括旋轉矩陣rcp-ci和平移矩陣tcp-ci，則針對識別標記中的某一體素，如下：

24、pci-sp＝rcp-cipcp-sp+tcp-ci；

25、其中，pci-sp為識別得到cbct影像中的識別標記的位置；pcp-sp為實際的識別標記的位置，即相對于點陣的識別標記的位置，根據s1的位置標定計算得到；

26、采用svd分別方法求得旋轉矩陣rcp-ci和平移矩陣tcp-ci，包括：

27、s31、分別計算cbct影像中的識別標記所有體素的質心和實際的識別標記所有體素的質心；

28、s33、定義矩陣w＝p*qt/n，其中，p、q分別表示去質心化后的cbct影像中的識別標記和實際的識別標記，對其進行svd奇異矩陣分解得到w＝u∑vt，由此得到旋轉矩陣rcp-ci＝uvt和平移矩陣tcp-ci＝p-rcp-ci*q，即得到所述點陣與所述cbct影像之間的變換關系。

29、有益效果：本發明通過棋盤格上設置的定位標記實現在cbct影像和深度相機之間的對應，進而可以結合相機內參計算得到深度相機采集的rgb圖像與cbct影像之間的變換關系，之后根據深度相機的轉換參數結合深度圖像，可以計算深度相機的外參，從而完成安裝在cbct上的深度相機參數的標定，進而可以實現后續的術區表面重建。通過此方法可以實現動態連續標定，確定深度相機乃至整個c臂的運動軌跡；工裝上包括多種定位標志，可被多種影像設備分別觀測，通過本方法將所有關測結果關聯起來形成一個有機整體。標定結果用于術區表面重建視野大，可以與視野較小cbct圖像結合起來，豐富患者術區的感知能力，協同導航設備實現防碰撞等需求功能。本發明操作簡單便捷，深度相機參數的標定明確簡潔。

技術特征：

1.一種安裝在cbct上的深度相機參數的標定方法，其特征在于，包括：

2.根據權利要求1所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述點陣設置在配準工裝的外表面上，所述識別標記設置在所述配準工裝的任意位置處。

3.根據權利要求2所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述配準工裝的外表面設置為弧形柱面，且弧形柱面與c形臂同心且曲率一致；

4.根據權利要求3所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述配準工裝可設計為內外套筒結構，所述識別標記設置在所述配準工裝的內套筒上，所述點陣設置在外套筒的外表面上，所述外套筒套設于所述內套筒外。

5.根據權利要求1所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述點陣由棋盤格的角點構成，在所述棋盤格的各白格中分別添加不同的定位標記，并分別對棋盤格各角點添加識別標簽。

6.根據權利要求5所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述s4中，所述識別s2得到的深度信息中的rgb圖像中的點陣，根據點陣各點的標記，將其與s3得到的cbct影像中點陣各點的位置一一對應，具體如下：

7.根據權利要求1所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述s4中，所述計算深度信息中的rgb圖像與cbct影像之間的變換關系采用重投影優化方法。

8.根據權利要求7所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述重投影優化方法采用g2o非線性優化模型。

9.根據權利要求1所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述s3中，所述識別cbct影像中的識別標記采用閾值提取方法。

10.根據權利要求1所述的安裝在cbct上的深度相機參數的標定方法，其特征在于，所述s3中，根據s1的位置標定計算得到cbct影像中點陣各點的位置，具體如下：

技術總結
本發明公開了一種安裝在CBCT上的深度相機參數的標定方法，包括：S1、將配準工裝放置于C臂機內，對配準工裝上的識別標記和點陣進行位置標定；S2、通過C臂機采集配準工裝的CBCT影像，同時通過安裝于C臂機的平板探測器端面上的深度相機采集深度信息；S3、識別CBCT影像中的識別標記，根據S1的位置標定計算得到CBCT影像中點陣各點的位置；S4、識別深度信息中的RGB圖像中的點陣，根據點陣各點的標記，將其與CBCT影像中點陣各點的位置一一對應，從而結合相機內參計算深度信息中的RGB圖像與CBCT影像之間的變換關系；S5、根據已知的深度相機的轉換參數，結合S4計算得到深度相機的外參。本發明操作簡單便捷，深度相機參數的標定明確簡潔。

技術研發人員：王鋒,楊雨暉,趙偉
受保護的技術使用者：佗道醫療科技有限公司
技術研發日：
技術公布日：2025/4/24
