本申請涉及一種導軌式電能表領域，尤其涉及一種導軌式電能表安裝結構。

背景技術：

1、導軌式電能表，又稱導軌安裝式電能表或模數化電能表，是一種專為便捷安裝和靈活配置設計的電力計量設備。導軌式電能表采用導軌安裝方式，便于快速安裝和替換，無需復雜的固定結構。

2、一般而言，導軌式電能表的底殼外側設置有導軌安裝槽，通過導軌安裝槽可以將導軌式電能表卡裝于導軌上。底殼上還設置有用于將導軌式電能表與導軌卡緊的卡扣。

3、在導軌式電能表的安裝過程中，常用出現導軌式電能表與導軌之間配合間隙過小或過大的現象。

技術實現思路

1、本申請提供一種導軌式電能表安裝結構，該導軌式電能表安裝結構所采用的卡扣可以在彈性的作用下與導軌相抵接，對于導軌的尺寸偏差具有較好的容差性，可以提升導軌式電能表與導軌的匹配度，使導軌式電能表可以穩固的安裝于導軌上。且卡扣組成簡單，安裝方便。

2、本實用新型的技術解決方案如下：

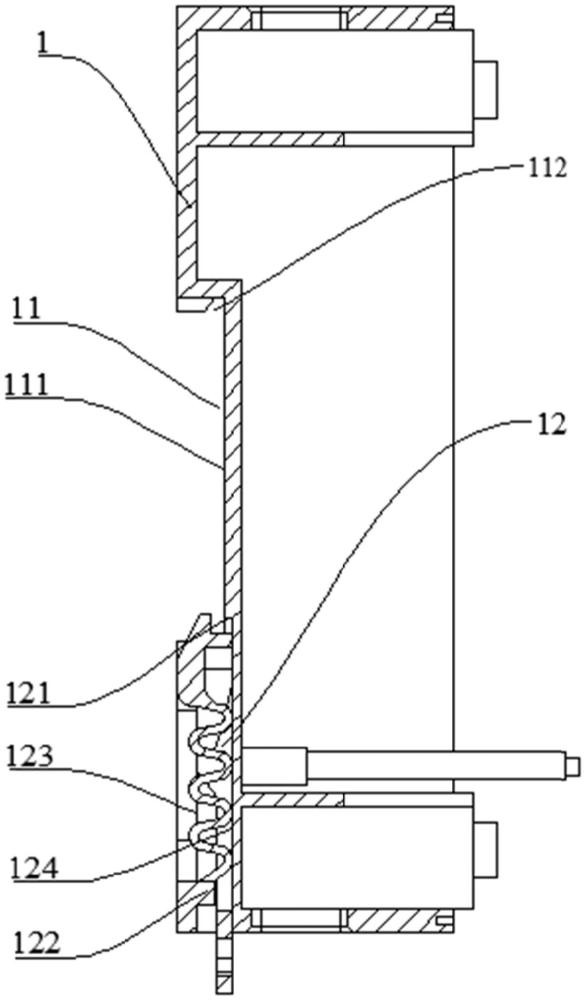

3、本申請提供一種導軌式電能表安裝結構，包括底殼及卡扣，底殼的外側設置有互相連通的導軌安裝槽和卡扣安裝槽，導軌安裝槽用于與導軌卡接，以將電能表卡裝于導軌。卡扣設置于導軌安裝槽寬度方向的一側。卡扣通過卡扣安裝槽安裝。卡扣包括一體成型的頭部及彈性伸縮部，頭部相較于彈性伸縮部靠近導軌安裝槽，頭部用于抵接導軌，彈性伸縮部用于為頭部提供朝向導軌的彈性擠壓力，并使得所述頭部能夠背離或朝向導軌安裝槽移動。

4、通過本申請提供的導軌式電能表安裝結構，在導軌式電能表的安裝過程中，通過外力擠壓卡扣的彈性伸縮部，導軌安裝槽的開口寬度逐漸變寬，最終導軌可以進入導軌安裝槽中，卡扣的頭部在彈性伸縮部彈力的作用下與導軌相抵接。由于導軌安裝槽的開口寬度在電能表卡裝的過程中逐漸變寬，且在卡裝后，卡扣的頭部在彈性伸縮部彈力的作用下與導軌相抵接，因此，本申請的導軌式電能表安裝結構即可以與尺寸偏大的導軌相卡裝，也可以與尺寸偏小的導軌相卡裝，對于導軌的尺寸偏差具有較好的容差性，可以提升導軌式電能表與導軌的匹配度，使導軌式電能表可以穩固的安裝于導軌上。

5、在一種可能的設計中，頭部包括抵接面。沿導軌安裝槽的深度方向，抵接面位于頭部靠近導軌安裝槽底面的一側，且抵接面與導軌安裝槽底面之間具有間距，形成導軌的卡槽。

6、通過該實施方式提供的導軌式電能表安裝結構，頭部包括抵接面，抵接面與導軌安裝槽底面形成導軌的卡槽，在導軌式電能表與導軌的卡裝過程中，導軌的一端可以伸入卡槽中，卡槽對導軌起到一定的限位作用，可以防止導軌從導軌安裝槽的深度方向脫出，提高導軌式電能表與導軌安裝的穩定性。

7、在一種可能的設計中，抵接面為平行于導軌安裝槽底面的平面。

8、通過該實施方式提供的導軌式電能表安裝結構，有助于卡扣在導軌的寬度方向對導軌施加擠壓力，使得導軌式電能表能夠與導軌穩定的卡接。

9、在一種可能的設計中，頭部還包括滑移面，沿導軌安裝槽的深度方向，滑移面位于頭部遠離導軌安裝槽底面的一側，滑移面為相對于導軌安裝槽底面傾斜的斜面。

10、通過該實施方式提供的導軌式電能表安裝結構，在將導軌式電能表與導軌卡裝時，由于卡扣頭部滑移面的設置，導軌的下端在按壓作用會順著滑移面滑入插槽。滑移面的設置使得導軌式電能表的安裝更加的容易，也更加的省力。

11、在一種可能的設計中，頭部還包括定位面。沿導軌安裝槽的寬度方向，定位面為卡槽的底面。卡扣安裝槽具有定位壁。定位壁能夠與定位面抵接，以防止卡扣從卡扣安裝槽脫出。

12、通過該實施方式提供的導軌式電能表安裝結構，在導軌式電能表與導軌安裝之前，卡扣安裝于卡扣安裝槽處，卡扣頭部的定位面與卡扣安裝槽處的定位壁相抵接，如此，就可以防止卡扣從安裝槽處脫出，出現卡扣掉落的現象。

13、在一種可能的設計中，彈性伸縮部呈波浪形，彈性伸縮部一端與頭部固定連接，彈性伸縮部的另一端為自由端。卡扣安裝槽中設置有與自由端相抵接的凸臺。

14、通過該實施方式提供的導軌式電能表安裝結構，彈性伸縮部呈波浪形，波浪形的彈性伸縮部可以滿足卡扣對于伸縮量與彈力的需求。且呈波浪形的彈性伸縮部可以與頭部一體注塑成型，便于加工。此外，卡扣安裝槽中設置有與自由端相抵接的凸臺，彈性伸縮部的自由端與凸臺相抵接，以持續保證導軌式電能表與導軌穩固卡接。

15、在一種可能的設計中，卡扣還包括定位部，定位部包括相連接的第一定位部及第二定位部，第一定位部與頭部固定連接，第二定位部位于第一定位部遠離頭部的一端。沿導軌安裝槽的深度方向，第一定位部包括相對設置的第一面及第二面，第二定位部包括相對設置的第三面及第四面，第一面與第三面位于定位部的同一側，第二面與第四面位于定位部的同一側。第一面與第三面之間具有高度差。第二面相對于第四面設置有避讓缺口，便于卡扣裝入卡扣安裝槽。沿導軌安裝槽的深度方向，卡扣安裝槽包括相對設置的第一槽壁與第二槽壁，第一面與第一槽壁相抵接，第四面與第二槽壁相抵接。

16、通過該實施方式提供的導軌式電能表安裝結構，卡扣在安裝時，卡扣的第二定位部先進入卡扣安裝槽，第二定位部的第四面與第二槽壁相抵接，之后，第一定位部進入卡扣安裝槽，第一定位部的第一面與第一槽壁相抵接。如此，在沿導軌安裝槽的深度方向，卡扣在卡扣安裝槽中的位置是確定的。在沿導軌安裝槽的深度方向，卡扣在卡扣安裝槽中位置的確定，有助于卡扣與導軌的卡接，減少卡偏或卡不穩的現象。

17、在一種可能的設計中，定位部還包括導向面。導向面連接于第一面與第三面之間，使第三面平滑過渡至第一面。

18、通過該實施方式提供的導軌式電能表安裝結構，第一定位部的第一面與第二定位部的第三定位面之間具有高度差，第一面和第三面之間設置有導向面。如此，卡扣在安裝時，卡扣的第二定位部先進入卡扣安裝槽，卡扣的第一定位部在導向面的導向作用下，可以沿著導向面順利滑入卡扣安裝槽。導向面的設置使卡扣的安裝更加容易。

19、在一種可能的設計中，定位部的數量為兩個，兩個定位部位于彈性伸縮部的寬度方向的兩側。

20、通過該實施方式提供的導軌式電能表安裝結構，將兩個定位部設置于彈性伸縮部寬度方向的兩側，有助于彈性伸縮部的彈性力作用于頭部寬度方向的中間位置，進而有助于卡扣頭部與導軌的穩定接觸，提高卡接穩定性。

21、在一種可能的設計中，卡扣還包括尾部，尾部連接于定位部遠離頭部的一端，尾部設有工具孔，工具孔露在底殼的外側。

22、通過該實施方式提供的導軌式電能表安裝結構，在拆卸時，可以通過螺釘刀伸入工具孔，將卡扣向下擠壓，使卡扣與導軌分離，將導軌式電能表拆卸下來。

技術特征：

1.一種導軌式電能表安裝結構，其特征在于，包括：

2.根據權利要求1所述的導軌式電能表安裝結構，其特征在于，所述頭部包括抵接面；沿所述導軌安裝槽的深度方向，所述抵接面位于所述頭部靠近所述導軌安裝槽底面的一側,且所述抵接面與所述導軌安裝槽底面之間具有間距，形成所述導軌的卡槽。

3.根據權利要求2所述的導軌式電能表安裝結構，其特征在于，所述抵接面為平行于所述導軌安裝槽底面的平面。

4.根據權利要求2所述的導軌式電能表安裝結構，其特征在于，所述頭部還包括滑移面，沿所述導軌安裝槽的深度方向，所述滑移面位于所述頭部遠離所述導軌安裝槽底面的一側，所述滑移面為相對于所述導軌安裝槽底面傾斜的斜面。

5.根據權利要求2所述的導軌式電能表安裝結構，其特征在于，所述頭部還包括定位面；沿所述導軌安裝槽的寬度方向，所述定位面為所述卡槽的底面；

6.根據權利要求1所述的導軌式電能表安裝結構，其特征在于，所述彈性伸縮部呈波浪形，所述彈性伸縮部一端與所述頭部固定連接，所述彈性伸縮部的另一端為自由端；

7.根據權利要求1所述的導軌式電能表安裝結構，其特征在于，所述卡扣還包括定位部，所述定位部包括相連接的第一定位部及第二定位部，所述第一定位部與所述頭部固定連接，所述第二定位部位于所述第一定位部遠離所述頭部的一端；

8.根據權利要求7所述的導軌式電能表安裝結構，其特征在于，所述定位部還包括導向面；所述導向面連接于所述第一面與所述第三面之間，使第三面平滑過渡至第一面。

9.根據權利要求7所述的導軌式電能表安裝結構，其特征在于，所述定位部的數量為兩個，兩個所述定位部位于所述彈性伸縮部的寬度方向的兩側。

10.根據權利要求7至9任一項所述的導軌式電能表安裝結構，其特征在于，所述卡扣還包括尾部，所述尾部連接于所述定位部遠離所述頭部的一端，所述尾部設有工具孔，所述工具孔露在所述底殼的外側。

技術總結
本申請屬于導軌式電能表技術領域，涉及一種導軌式電能表安裝結構。導軌式電能表安裝結構包括底殼及卡扣，底殼的外側設置有互相連通的導軌安裝槽和卡扣安裝槽。卡扣設置于所述導軌安裝槽寬度方向的一側，卡扣通過卡扣安裝槽安裝。卡扣包括一體成型的頭部及彈性伸縮部，頭部相較于彈性伸縮部靠近導軌安裝槽，頭部用于抵接導軌，彈性伸縮部用于為頭部提供朝向導軌的彈性擠壓力，并使得頭部能夠背離或朝向導軌安裝槽移動。本申請的導軌式電能表安裝結構對于導軌的尺寸偏差具有較好的容差性，可以提升導軌式電能表與導軌的匹配度，使導軌式電能表可以穩固的安裝于導軌上，且具有組成簡單，安裝方便的特點。

技術研發人員：平軍祥,姚國軍,王央龍,丁正光,周建,黃懿
受保護的技術使用者：德力西集團儀器儀表有限公司
技術研發日：20240814
技術公布日：2025/4/28
