本發明涉及一種芯片設計數據版本獲取方法、裝置、計算機設備及存儲介質，屬于數據管理。

背景技術：

1、技術研發人員在進行芯片系統設計時，因研發設計及試驗驗證需要，將會對設計數據多次進行變更，因而將會產生大量設計數據。

2、目前對設計數據生命周期的管理，大多情況下都是信息化系統各自實現設計數據歷史版本管理，比如常見的為每種數據模型建立相應的歷史表，當數據有變更時，可以對變更前的數據進行備份處理。因每種數據模型都需建立對應的歷史表，如果數據模型后期對數據表字段有刪減，歷史表也要做相應改動；還有在關系型數據模型中，常常存在主表與子表關系，如果子表也要做記錄變更歷史，那么子表也需要有相應的歷史表；導致在查詢歷史版本的設計數據時，數據讀取量大，極大占用了數據處理資源。

技術實現思路

1、為了解決上述技術問題，本發明提供了芯片設計數據版本獲取方法、裝置、計算機設備及存儲介質，可以快速且方便的查詢芯片設計數據的歷史版本。

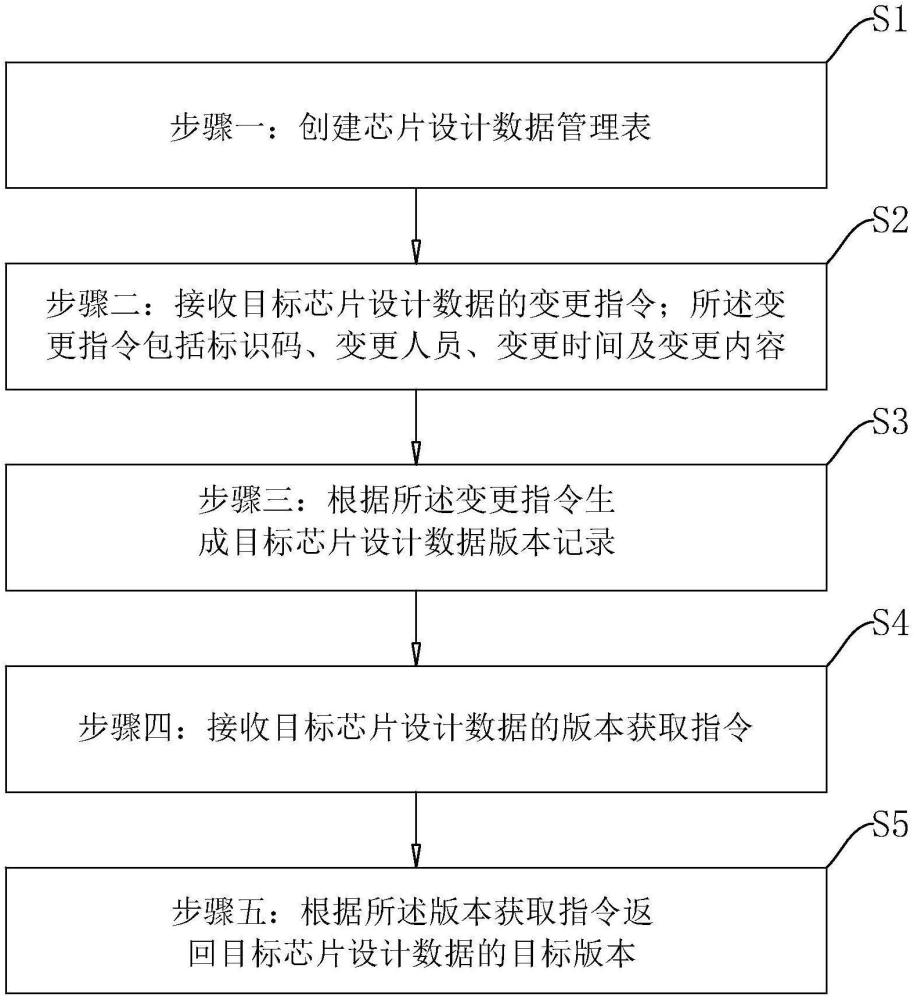

2、一方面，本發明提供了一種芯片設計數據版本獲取方法，包括：

3、步驟一：創建芯片設計數據管理表；所述芯片設計數據管理表包括標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段；所述變更前擴展字段用于存儲變更前擴展屬性；所述變更后擴展字段用于存儲變更后擴展屬性；

4、步驟二：接收目標芯片設計數據的變更指令；所述變更指令包括標識碼、變更人員、變更時間及變更內容；

5、步驟三：根據所述變更指令生成目標芯片設計數據版本記錄；

6、步驟四：接收目標芯片設計數據的版本獲取指令；

7、步驟五：根據所述版本獲取指令返回目標芯片設計數據的目標版本。

8、本發明申請中的“芯片設計數據管理表”的定義及創建與中國發明專利(專利名稱為：芯片設計數據版本獲取方法、裝置、計算機設備及存儲介質置，專利申請?zhí)枮椋篶n202310301822.2)中的“主數據表”的邏輯相同，本領域技術人員可按照前述中國發明專利的文本內容創建本發明中的“主數據版本管理表”。

9、變更前擴展屬性，即按照變更指令執行變更操作后的擴展屬性的前一版本擴展屬性；變更后擴展屬性，即按照變更指令執行變更操作后的擴展屬性。

10、具體的，在一實施例中，所述變更內容包括目標芯片設計數據的最新全版擴展屬性；所述步驟三，包括：

11、根據所述標識碼從芯片設計數據管理表中獲取目標芯片設計數據的當前全版擴展屬性；

12、將所述最新全版擴展屬性與所述當前全版擴展屬性進行比較以得到所述變更前擴展屬性和變更后擴展屬性；

13、根據所述標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段生成目標芯片設計數據版本記錄。

14、具體的，在一實施例中，所述變更內容包括目標芯片設計數據的目標擴展屬性及其修改指令；所述步驟三，包括：

15、根據所述標識碼從芯片設計數據管理表中獲取目標芯片設計數據的當前全版擴展屬性；

16、將所述目標擴展屬性及其修改指令與所述當前全版擴展屬性進行比較以得到所述變更前擴展屬性和變更后擴展屬性；

17、根據所述標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段生成目標芯片設計數據版本記錄。

18、具體的，在一實施例中，所述變更內容包括目標芯片設計數據的目標擴展屬性及其刪除指令；所述步驟三，包括：

19、根據所述目標擴展屬性及其刪除指令得到所述變更前擴展屬性和變更后擴展屬性；所述變更后擴展屬性為空；

20、根據所述標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段生成目標芯片設計數據版本記錄。

21、具體的，在一實施例中，所述變更內容包括目標芯片設計數據的目標擴展屬性及其新增指令，所述步驟三，包括：

22、根據所述目標擴展屬性及其新增指令得到所述變更前擴展屬性和變更后擴展屬性；所述變更前擴展屬性為空；

23、根據所述標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段生成目標芯片設計數據版本記錄。

24、另一方面，本發明提供了一種芯片設計數據版本獲取裝置，包括：

25、創建單元，用于創建芯片設計數據管理表；所述芯片設計數據管理表包括標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段；所述變更前擴展字段用于存儲變更前擴展屬性；所述變更后擴展字段用于存儲變更后擴展屬性；

26、第一接收單元，用于接收目標芯片設計數據的變更指令；所述變更指令包括標識碼、變更人員、變更時間及變更內容；

27、生成單元，用于根據所述變更指令生成目標芯片設計數據版本記錄；

28、第二接收單元，用于接收目標芯片設計數據的版本獲取指令；

29、返回單元，用于根據所述版本獲取指令返回目標芯片設計數據的目標版本。

30、另一方面，本發明提供了一種計算機設備，包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現如上所述的芯片設計數據版本獲取方法。

31、另一方面，本發明提供了一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有一個或者一個以上計算機程序，所述一個或者一個以上計算機程序可被一個或者一個以上的處理器執行，以實現如上所述的芯片設計數據版本獲取方法。

32、本發明的有益效果在于：通過主數據模型，定義芯片設計數據管理表，借助擴展字段的靈活性，存儲主數據的變更情況；可以存儲不同類型的主數據變更歷史，方便分析芯片設計數據前后變更差異；當獲取執行所述變更指令的內容后，就能實現獲取特定時間點、變更人員及特定芯片設計數據的歷史版本信息。

33、下面結合附圖和具體實施例對本發明作進一步描述。

技術特征：

1.芯片設計數據版本獲取方法，其特征在于，包括：

2.根據權利要求1所述的芯片設計數據版本獲取方法，其特征在于，所述變更內容包括目標芯片設計數據的最新全版擴展屬性；所述步驟三，包括：

3.根據權利要求1所述的芯片設計數據版本獲取方法，其特征在于，所述變更內容包括目標芯片設計數據的目標擴展屬性及其修改指令；所述步驟三，包括：

4.根據權利要求1所述的芯片設計數據版本獲取方法，其特征在于，所述變更內容包括目標芯片設計數據的目標擴展屬性及其刪除指令；所述步驟三，包括：

5.根據權利要求1所述的芯片設計數據版本獲取方法，其特征在于，所述變更內容包括目標芯片設計數據的目標擴展屬性及其新增指令，所述步驟三，包括：

6.芯片設計數據版本獲取裝置，其特征在于，包括：

7.一種計算機設備，包括存儲器、處理器及存儲在所述存儲器上并可在所述處理器上運行的計算機程序，其特征在于，所述處理器執行所述計算機程序時實現如權利要求1-5任一項所述的芯片設計數據版本獲取方法。

8.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有一個或者一個以上計算機程序，所述一個或者一個以上計算機程序可被一個或者一個以上的處理器執行，以實現如權利要求1-5任一項所述的芯片設計數據版本獲取方法。

技術總結
本發明涉及芯片設計數據版本獲取方法、裝置、計算機設備及存儲介質，屬于數據管理技術領域。包括：步驟一：創建芯片設計數據管理表；所述芯片設計數據管理表包括標識碼、變更人員、變更時間、變更前擴展字段和變更后擴展字段；所述變更前擴展字段用于存儲變更前擴展屬性；所述變更后擴展字段用于存儲變更后擴展屬性；步驟二：接收目標芯片設計數據的變更指令；所述變更指令包括標識碼、變更人員、變更時間及變更內容；步驟三：根據所述變更指令生成目標芯片設計數據版本記錄；步驟四：接收目標芯片設計數據的版本獲取指令；步驟五：根據所述版本獲取指令返回目標芯片設計數據的目標版本。本獲取方法可以快速且方便的查詢芯片設計數據的歷史版本。

技術研發人員：請求不公布姓名
受保護的技術使用者：深圳市瑞思凡科技發展有限公司
技術研發日：
技術公布日：2025/4/28
