本申請涉及固態硬盤，具體為一種ssd開卡治具。

背景技術：

1、固態硬盤(solidstatedisk或solidstatedrive，簡稱ssd)，又稱固態驅動器，是用固態電子存儲芯片陣列制成的硬盤。現有固態硬盤在組裝完成后，一般需要進行開卡工序，即利用開卡軟件將設定好的信息生成一個定制固件，并將該固件寫入到主控自帶的rom中，同時會進行固件的校驗和測試。

2、現有專利（公告號為：cn?220381584?u）公布了一種開卡治具，所述開卡治具用于對固態硬盤進行開卡測試，具體包括治具本體、pcb板和轉接板，所述治具本體上設有至少一個轉接位和至少一個電路板位，所述pcb板設置在所述電路板位內，與所述治具本體連接；所述轉接板水平設置在所述轉接位內，與所述治具本體固定連接，且通過連接器與所述pcb板連接；其中，所述轉接板上設有用于與待開卡的固態硬盤連接的轉接口，且所述轉接口位于所述轉接板背離所述治具本體的一側；當所述固態硬盤開卡完從所述轉接板上拆卸時，所述轉接板仍然固定在所述治具本體上。通過上述設計，在對固態硬盤進行開卡測試時，去除了轉接板的組裝拆卸工作，提高了轉接板的利用率，也明顯提高了產線工作效率。

3、上述開卡治具未設置保護結構，當開卡治具不慎摔落時，容易造成部件的損壞，造成經濟損失。

技術實現思路

1、針對現有技術的不足，本申請?zhí)峁┝艘环Nssd開卡治具，具備能夠?qū)﹂_(kāi)卡治具部件進行保護，避免開卡治具輕易摔落損壞，增加開卡治具使用過程中的安全性等優點，解決了現有開卡治具未設置保護結構，當開卡治具不慎摔落時，容易造成部件的損壞，造成經濟損失的問題。

2、為實現上述目的，本申請?zhí)峁┤缦录夹g(shù)方案：一種ssd開卡治具，包括治具本體，所述治具本體?的外表面固定連接有外殼，所述外殼的背面固定連接有橫桿，所述外殼的上方設有頂蓋，所述頂蓋的背面固定連接有套環，所述套環的內壁與橫桿的外圓周面轉動套接，所述外殼的外表面固定連接有四個固定座，每個所述固定座的內部均滑動插接有滑桿，所述滑桿的外圓周面固定連接有保護罩，所述外殼的外表面固定連接有八個底座，每個所述底座的內側壁均固定連接有阻尼桿，所述阻尼桿的前端固定連接有固定板，所述外殼的正面固定連接有兩個側板，每個所述側板的內部均滑動插接有定位桿，所述定位桿的外圓周面固定套接有撥片。

3、通過上述方案，由于現有開卡治具未設置保護結構，當開卡治具不慎摔落時，容易造成部件的損壞，造成經濟損失，通過設置保護罩、阻尼桿和第一彈簧，促使開卡治具不慎摔落時能夠得到緩沖，對開卡治具進行保護，通過設置定位桿、第二彈簧和定位板，避免頂蓋輕易開啟，又方便作業時對頂蓋進行啟閉，為使用者提供便利。

4、進一步，所述橫桿的外圓周面固定套接有限位環，所述限位環的外圓周面與套環的內部轉動連接。

5、通過上述方案，對套環進行限制，避免套環滑動偏移，增加套環運動的穩定性。

6、進一步，所述保護罩的內部固定連接有兩個第一固定桿，每個所述第一固定桿的外圓周面均轉動套接有連接板，所述固定板的一側固定連接有第二固定桿，所述連接板遠離第一固定桿的一端與第二固定桿的外圓周面轉動套接。

7、通過上述方案，通過連接板實現第一固定桿和第二固定桿之間的聯動，進而使保護罩受力時能夠通過固定板對第一彈簧和阻尼桿進行擠壓。

8、進一步，每個所述底座的內側壁均固定連接有第一彈簧，所述第一彈簧的另一端與固定板的一側固定連接。

9、通過上述方案，憑借第一彈簧和阻尼桿對保護罩施加反作用力，進而使開卡治具不慎摔落時能夠得到緩沖。

10、進一步，所述固定板的底面固定連接有滑塊，每個所述底座的內部均開設有滑槽，所述滑塊的外表面通過滑槽與底座滑動連接。

11、通過上述方案，對固定板進行限制加固，促使固定板始終進行橫向移動，增加固定板運動的穩定性。

12、進一步，每個所述底座的一側均固定連接有安裝板，所述安裝板的內部滑動連接有兩個螺栓，每個所述螺栓的外圓周面均與外殼的內部螺紋連接。

13、通過上述方案，可通過安裝板和螺栓對底座進行安裝，方便對底座進行安裝拆卸。

14、進一步，所述側板的一側固定連接有第二彈簧，所述第二彈簧的另一端與撥片的一側固定連接，所述頂蓋的正面固定連接有兩個定位板，所述定位桿的外圓周面與定位板的內部滑動插接。

15、通過上述方案，通過定位桿和定位板對頂蓋進行限制，避免頂蓋輕易打開，通過第二彈簧促使定位桿能夠自動回移，方便打開頂蓋以及對頂蓋進行定位。

16、進一步，所述定位桿的外圓周面固定連接有限位板，所述限位板的外表面與側板的內部滑動連接。

17、通過上述方案，對定位桿進行限制，避免定位桿進行轉動，促使定位桿始終進行橫向移動。

18、與現有技術相比，本申請的技術方案具備以下有益效果：

19、該ssd開卡治具，通過設置保護罩、阻尼桿和第一彈簧，促使開卡治具不慎摔落時能夠得到緩沖，通過設置定位桿、第二彈簧和定位板，避免頂蓋輕易開啟，又方便作業時對頂蓋進行啟閉，達到了能夠?qū)﹂_(kāi)卡治具進行保護，在開卡治具不慎摔落時對其進行緩沖，并方便使用的效果，解決了現有開卡治具未設置保護結構，當開卡治具不慎摔落時，容易造成部件的損壞，造成經濟損失的問題。

技術特征：

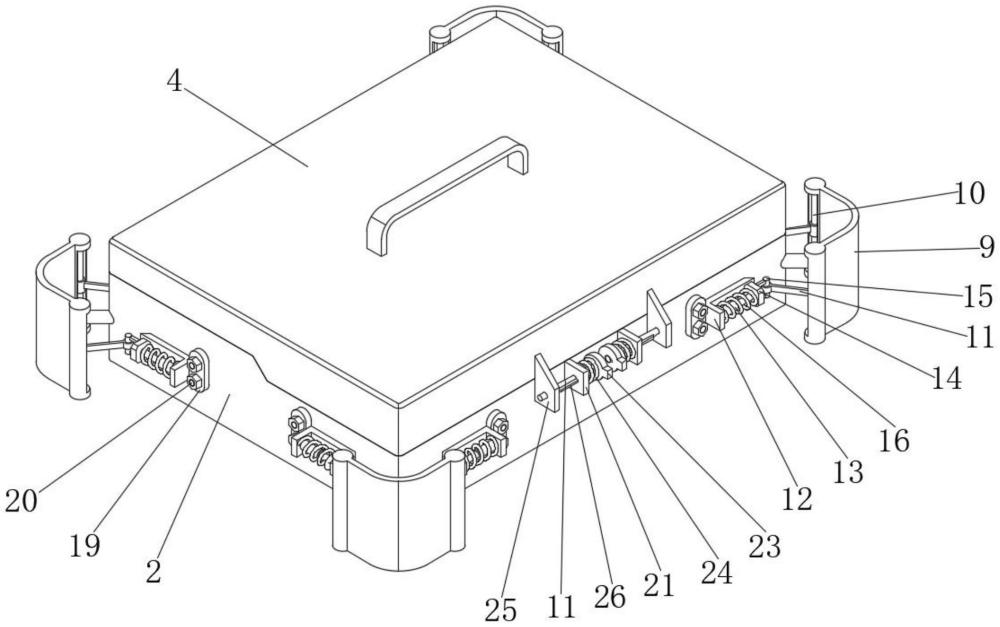

1.一種ssd開卡治具，包括治具本體（1），其特征在于：所述治具本體（1）?的外表面固定連接有外殼（2），所述外殼（2）的背面固定連接有橫桿（3），所述外殼（2）的上方設有頂蓋（4），所述頂蓋（4）的背面固定連接有套環（5），所述套環（5）的內壁與橫桿（3）的外圓周面轉動套接，所述外殼（2）的外表面固定連接有四個固定座（7），每個所述固定座（7）的內部均滑動插接有滑桿（8），所述滑桿（8）的外圓周面固定連接有保護罩（9），所述外殼（2）的外表面固定連接有八個底座（12），每個所述底座（12）的內側壁均固定連接有阻尼桿（13），所述阻尼桿（13）的前端固定連接有固定板（14），所述外殼（2）的正面固定連接有兩個側板（21），每個所述側板（21）的內部均滑動插接有定位桿（22），所述定位桿（22）的外圓周面固定套接有撥片（23）。

2.根據權利要求1所述的一種ssd開卡治具，其特征在于：所述橫桿（3）的外圓周面固定套接有限位環（6），所述限位環（6）的外圓周面與套環（5）的內部轉動連接。

3.根據權利要求1所述的一種ssd開卡治具，其特征在于：所述保護罩（9）的內部固定連接有兩個第一固定桿（10），每個所述第一固定桿（10）的外圓周面均轉動套接有連接板（11），所述固定板（14）的一側固定連接有第二固定桿（15），所述連接板（11）遠離第一固定桿（10）的一端與第二固定桿（15）的外圓周面轉動套接。

4.根據權利要求1所述的一種ssd開卡治具，其特征在于：每個所述底座（12）的內側壁均固定連接有第一彈簧（16），所述第一彈簧（16）的另一端與固定板（14）的一側固定連接。

5.根據權利要求1所述的一種ssd開卡治具，其特征在于：所述固定板（14）的底面固定連接有滑塊（17），每個所述底座（12）的內部均開設有滑槽（18），所述滑塊（17）的外表面通過滑槽（18）與底座（12）滑動連接。

6.根據權利要求1所述的一種ssd開卡治具，其特征在于：每個所述底座（12）的一側均固定連接有安裝板（19），所述安裝板（19）的內部滑動連接有兩個螺栓（20），每個所述螺栓（20）的外圓周面均與外殼（2）的內部螺紋連接。

7.根據權利要求1所述的一種ssd開卡治具，其特征在于：所述側板（21）的一側固定連接有第二彈簧（24），所述第二彈簧（24）的另一端與撥片（23）的一側固定連接，所述頂蓋（4）的正面固定連接有兩個定位板（25），所述定位桿（22）的外圓周面與定位板（25）的內部滑動插接。

8.根據權利要求1所述的一種ssd開卡治具，其特征在于：所述定位桿（22）的外圓周面固定連接有限位板（26），所述限位板（26）的外表面與側板（21）的內部滑動連接。

技術總結
本申請涉及固態硬盤技術領域，且公開了一種SSD開卡治具，包括治具本體，所述治具本體的外表面固定連接有外殼，所述外殼的背面固定連接有橫桿，所述外殼的上方設有頂蓋，所述頂蓋的背面固定連接有套環，所述套環的內壁與橫桿的外圓周面轉動套接。該SSD開卡治具，通過設置保護罩、阻尼桿和第一彈簧，促使開卡治具不慎摔落時能夠得到緩沖，通過設置定位桿、第二彈簧和定位板，避免頂蓋輕易開啟，又方便作業時對頂蓋進行啟閉，達到了能夠?qū)﹂_(kāi)卡治具進行保護，在開卡治具不慎摔落時對其進行緩沖，并方便使用的效果，解決了現有開卡治具未設置保護結構，當開卡治具不慎摔落時，容易造成部件的損壞，造成經濟損失的問題。

技術研發人員：李志龍,劉超
受保護的技術使用者：深圳市星耀半導體有限公司
技術研發日：20240709
技術公布日：2025/4/28
