本技術涉及陽極管切割設備，具體是一種陽極管手動切割裝置。

背景技術：

1、陽極管是一種用于電泳涂裝設備的部件，其主要作用是將陽極電泳涂料均勻涂覆在工件表面。陽極管通常由不銹鋼管、鈦管或聚乙烯管制成，其內壁光滑，可減少電泳涂料的殘留和沉積。陽極管的主要特點是能夠有效地將陽極電流傳遞到工件上，使工件表面獲得均勻的涂覆效果。在電泳涂裝過程中，陽極管的作用是至關重要的，它可以影響涂裝的質量和效率。此外，陽極管還需要進行定期的清洗和維護，以確保其正常運轉和延長使用壽命。

2、陽極管在實際使用過程中，通常需要對其進行切割加工，從而使其符合對應尺寸，然而部分陽極管在進行切割過程中，采用傳統的切割形式，會使陽極管切割位置接口較為粗糙，需要后續對其進行二次處理，從而保證其綜合精度符合生產標準。

技術實現思路

1、本實用新型的目的在于提供一種陽極管手動切割裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種陽極管手動切割裝置，包括安裝支架、控制箱、控制板和觀察表，所述安裝支架左側位置上設置有控制箱，所述安裝支架右側位置上設置有控制板和觀察表，所述觀察表設置在控制板上方位置，所述安裝支架中心位置設置有導軌支架，所述導軌支架上固定安裝有移動導軌，所述移動導軌上滑動設置有激光切割裝置和水切割裝置，所述激光切割裝置設置在水切割裝置左側位置，所述激光切割裝置和水切割裝置后方位置均設置有傳動鏈條，所述傳動鏈條設置在安裝支架內側位置，且傳動鏈條與控制箱相連接。

4、作為本實用新型進一步的方案：所述激光切割裝置包括激光控制模塊、過渡管、調整旋鈕、限位板、激光輸出槍和校準槍，所述激光控制模塊設置在激光切割裝置最上方位置，所述激光控制模塊外側位置設置有過渡管，所述過渡管上設置有調整旋鈕，所述過渡管下方位置設置有限位板，所述限位板下側位置平行設置有激光輸出槍和校準槍，所述激光輸出槍設置在校準槍左側位置。

5、作為本實用新型再進一步的方案：所述水切割裝置包括水箱、輸出水管、高壓泵和噴射切割頭，所述水箱設置在水切割裝置最上側位置，所述水箱下方位置固定設置有高壓泵，所述高壓泵外側位置固定設置有輸出水管，所述輸出水管下方位置設置有噴射切割頭。

6、作為本實用新型再進一步的方案：所述安裝支架后側位置固定設置有輔助架，所述輔助架上設置有多個定位環。

7、與現有技術相比，本實用新型的有益效果是：該裝置設置了激光切割裝置與水切割裝置兩種切割工具，工作人員可以通過實際陽極管加工需求，選擇不同的切割工具對陽極管進行切割，激光切割裝置上設置了校準槍，可以提高陽極管切割精度，進一步提高陽極管切割效率。

技術特征：

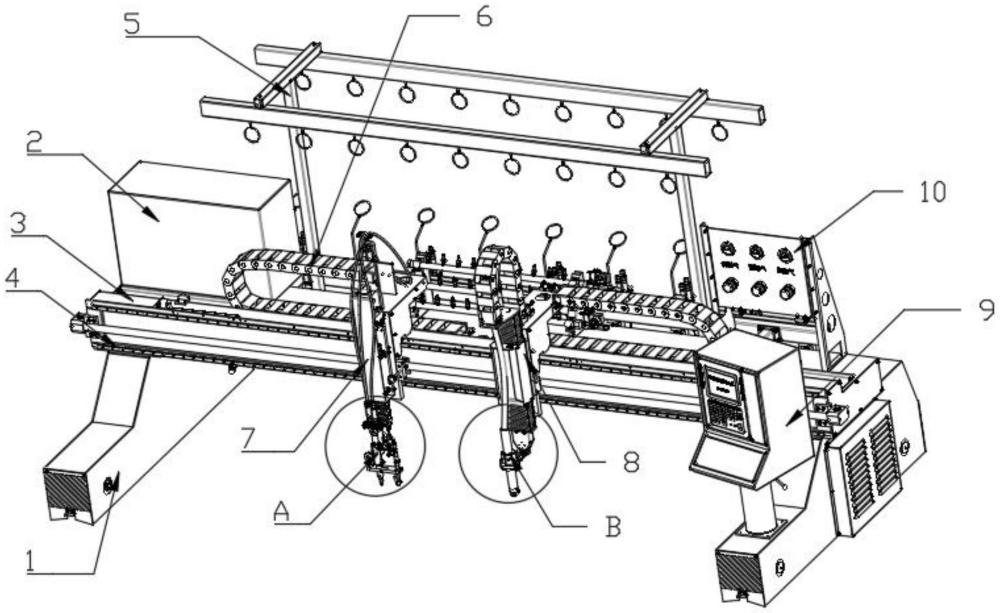

1.一種陽極管手動切割裝置，其特征在于，包括安裝支架(1)、控制箱(2)、控制板(9)和觀察表(10)，所述安裝支架(1)左側位置上設置有控制箱(2)，所述安裝支架(1)右側位置上設置有控制板(9)和觀察表(10)，所述觀察表(10)設置在控制板(9)上方位置，所述安裝支架(1)中心位置設置有導軌支架(3)，所述導軌支架(3)上固定安裝有移動導軌(4)，所述移動導軌(4)上滑動設置有激光切割裝置(7)和水切割裝置(8)，所述激光切割裝置(7)設置在水切割裝置(8)左側位置，所述激光切割裝置(7)和水切割裝置(8)后方位置均設置有傳動鏈條(6)，所述傳動鏈條(6)設置在安裝支架(1)內側位置，且傳動鏈條(6)與控制箱(2)相連接。

2.根據權利要求1所述的一種陽極管手動切割裝置，其特征在于，所述激光切割裝置(7)包括激光控制模塊(71)、過渡管(72)、調整旋鈕(73)、限位板(74)、激光輸出槍(75)和校準槍(76)，所述激光控制模塊(71)設置在激光切割裝置(7)最上方位置，所述激光控制模塊(71)外側位置設置有過渡管(72)，所述過渡管(72)上設置有調整旋鈕(73)，所述過渡管(72)下方位置設置有限位板(74)，所述限位板(74)下側位置平行設置有激光輸出槍(75)和校準槍(76)，所述激光輸出槍(75)設置在校準槍(76)左側位置。

3.根據權利要求1所述的一種陽極管手動切割裝置，其特征在于，所述水切割裝置(8)包括水箱(81)、輸出水管(82)、高壓泵(83)和噴射切割頭(84)，所述水箱(81)設置在水切割裝置(8)最上側位置，所述水箱(81)下方位置固定設置有高壓泵(83)，所述高壓泵(83)外側位置固定設置有輸出水管(82)，所述輸出水管(82)下方位置設置有噴射切割頭(84)。

4.根據權利要求1所述的一種陽極管手動切割裝置，其特征在于，所述安裝支架(1)后側位置固定設置有輔助架(5)，所述輔助架(5)上設置有多個定位環。

技術總結
本技術公開了一種陽極管手動切割裝置，屬于陽極管切割設備技術領域。該結構包括安裝支架、控制箱、控制板和觀察表，所述安裝支架中心位置設置有導軌支架，所述導軌支架上固定安裝有移動導軌，所述移動導軌上滑動設置有激光切割裝置和水切割裝置，所述激光切割裝置設置在水切割裝置左側位置，所述激光切割裝置和水切割裝置后方位置均設置有傳動鏈條，所述傳動鏈條設置在安裝支架內側位置，且傳動鏈條與控制箱相連接。該裝置設置了激光切割裝置與水切割裝置兩種切割工具，工作人員可以通過實際陽極管加工需求，選擇不同的切割工具對陽極管進行切割，激光切割裝置上設置了校準槍，可以提高陽極管切割精度，進一步提高陽極管切割效率。

技術研發人員：路梓豪,路云志
受保護的技術使用者：淄博新盛鑫管業有限公司
技術研發日：20240709
技術公布日：2025/4/28
