本發明涉及頁巖氣儲存開發與增產，具體涉及一種基于多模態數據融合的頁巖氣重復壓裂潛力預測方法及系統。

背景技術：

1、頁巖氣產業的快速高質量發展，對國家推進能源結構調整和促進節能減排意義重大，提高頁巖氣最終采收率是中國油氣開發的重點攻關方向。

2、隨著頁巖氣井開發進入中后期，受結垢、微粒運移及裂縫閉合等因素影響，第一次壓裂裂縫的導流能力及附近地層滲透性逐漸降低，頁巖氣產能大幅衰減，部分區域油氣難以采出。重復壓裂產生的新裂縫沿著與前次人工裂縫不同方向延伸，使裂縫發生重定向，從而更大范圍地溝通老裂縫未動用的氣層，能夠解除儲集層傷害、提高儲集層最終采收率，成為頁巖氣老井提高產量的必要選擇。加之頁巖氣井具有初期產量高、產量遞減快的特點，而新鉆水平井費用較高，因此進行儲層重復壓裂對實現頁巖氣增產穩產具有重要意義。

3、重復壓裂等提高采收率關鍵技術風險性和不確定性較大，存在施工成功率低、增產效果差、增產有效期短等問題。導致這些問題的主要原因包括對于氣井的資源剩余產量及儲層可改造性未有系統的判定方式、重復壓裂“甜點”段的位置及范圍難以精準把握等。因此，進行頁巖氣井筒整體重復壓裂潛力預測，對重復壓裂“甜點”段進行優選及精確定位是目前重復壓裂需要解決的關鍵問題。

4、目前重復壓裂潛力的預測以及重復壓裂段的選擇主要是結合微震監測技術、溫度傳感監測、支撐劑追蹤技術等進行人工評判，或是進行復雜且龐大數據分析，存在耗時長、經濟成本高、可遷移性差等問題。人工智能預測方式在油氣領域的應用以資源的產量預測居多，且僅使用地質參數、施工參數等單值數據，未考慮井筒各個區段的變化情況，缺少一種能夠進行重復壓裂“甜點”段的選擇與精確定位的智能化重復壓力潛力預測方法。

技術實現思路

1、本發明的目的是提供一種基于多模態數據融合的頁巖氣重復壓裂潛力預測方法及系統，以解決現有重復壓裂過程中對于氣井的資源剩余產量及儲層可改造性未有系統的判定方式、重復壓裂“甜點”段的位置及范圍難以精準把握等問題，實現重復壓裂的潛力智能化、數字化評估。

2、為了實現上述目的，本發明采用的技術方案如下：

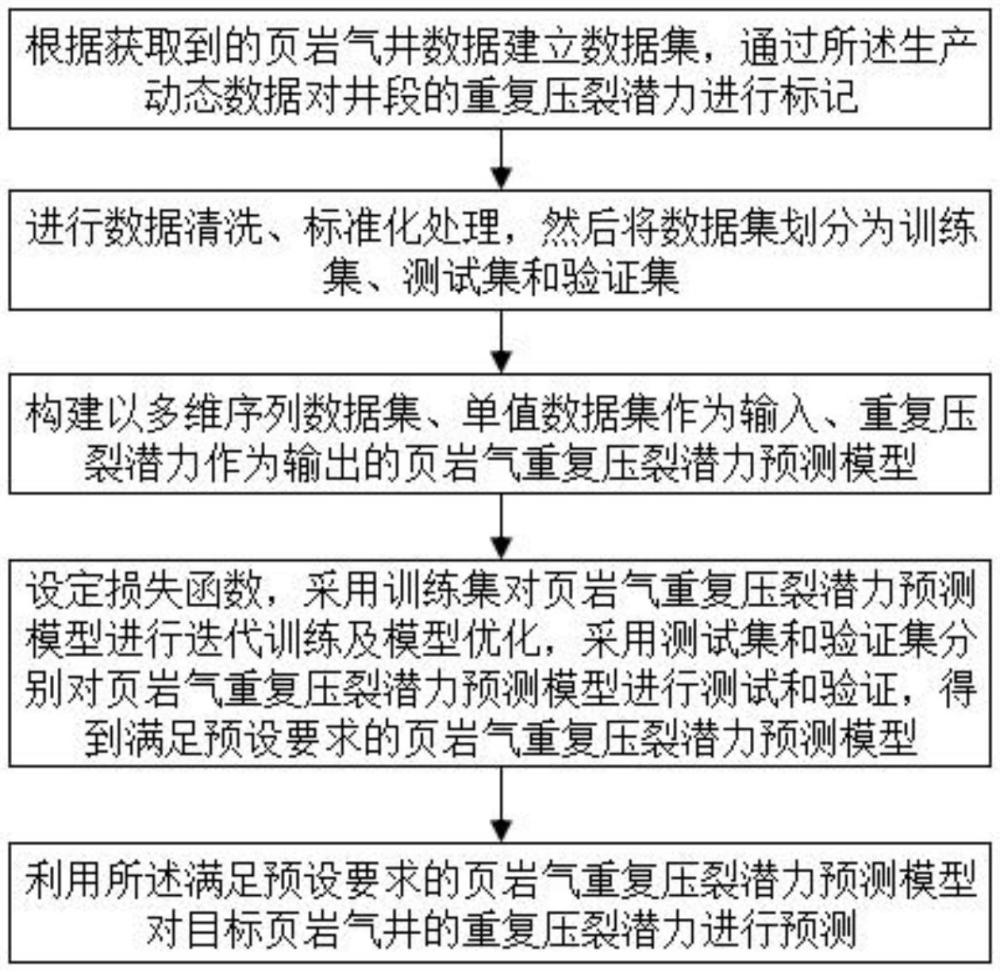

3、第一方面，本發明提供了一種基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其包括：

4、根據獲取到的頁巖氣井?dāng)?shù)據建立數據集，所述數據集包括多維序列數據集和單值數據集，所述多維序列數據集包括測井曲線數據和壓裂施工曲線數據，所述單值數據集包括地質數據、儲層物性數據、初次壓裂參數數據、生產動態數據和巖石力學數據；通過所述生產動態數據對井段的重復壓裂潛力進行標記；

5、進行數據清洗、標準化處理，然后將數據集劃分為訓練集、測試集和驗證集；

6、構建以多維序列數據集、單值數據集作為輸入、重復壓裂潛力作為輸出的頁巖氣重復壓裂潛力預測模型，所述頁巖氣重復壓裂潛力預測模型包括對單值數據集進行處理的多層感知機模型，以及對多維序列數據集進行處理的基于注意力機制的門控循環單元模型；

7、設定損失函數，采用訓練集對頁巖氣重復壓裂潛力預測模型進行迭代訓練及模型優化，采用測試集和驗證集分別對頁巖氣重復壓裂潛力預測模型進行測試和驗證，得到滿足預設要求的頁巖氣重復壓裂潛力預測模型；

8、利用所述滿足預設要求的頁巖氣重復壓裂潛力預測模型對目標頁巖氣井的重復壓裂潛力進行預測。

9、進一步，所述測井曲線數據包括巖性曲線、電阻率曲線、孔隙度曲線、有機質含量曲線、滲透率、飽和度、孔隙流體、含氣量；

10、所述壓裂施工曲線數據包括壓力曲線、排量曲線和砂比曲線；

11、和/或，所述地質數據包括礦物成分、巖石結構、脆性、斷層分布和褶皺形態；

12、和/或，所述儲層物性數據包括含氣飽和度；

13、和/或，所述初次壓裂參數數據包括壓裂液類型及用量、支撐劑類型及用量；

14、和/或，所述生產動態數據包括頁巖氣井產量數據和壓力梯度數據；

15、和/或，所述巖石力學數據包括彈性模量、泊松比和地應力數據。

16、進一步，頁巖氣重復壓裂潛力預測模型的參數設置包括：將數據集定義為形狀為(n，q，m)的張量，n為數據集中的樣本數，q為所有變量中最大時間步數，m為每個時間步長的變量數，所述多層感知機模型的隱藏層層數為2，所述門控循環單元模型的神經元數目為64，采用relu激活函數。

17、進一步，設定損失函數，采用訓練集對頁巖氣重復壓裂潛力預測模型進行迭代訓練及模型優化具體包括：設定損失函數為categorical_crossentropy；使用k折交叉驗證的方法作為超參數優化算法，優化器選擇adam；設置頁巖氣重復壓裂潛力預測模型的學習率為0.01，對頁巖氣重復壓裂潛力預測模型進行迭代直至準確率達到預設閾值。

18、進一步，通過準確率和kappa系數對頁巖氣重復壓裂潛力預測模型進行測試和驗證。

19、進一步，將多層感知機模型的輸出結果和基于注意力機制的門控循環單元模型的輸出結果通過拼接層進行拼接合并，然后進入激活函數層進行分類。

20、第二方面，本發明提供了一種基于多模態數據融合的頁巖氣重復壓裂潛力預測系統，其包括數據獲取模塊、數據處理模塊和模型構建模塊；所述數據獲取模塊用于根據獲取到的頁巖氣井?dāng)?shù)據建立數據集，所述數據集包括多維序列數據集和單值數據集，所述多維序列數據集包括測井曲線數據，所述單值數據集包括地質數據、儲層物性數據、初次壓裂參數數據、生產動態數據和巖石力學數據；通過所述生產動態數據對井段的重復壓裂潛力進行標記；所述數據處理模塊用于進行數據清洗、標準化處理，并將數據集劃分為訓練集、測試集和驗證集；所述模型構建模塊用于構建以多維序列數據集、單值數據集作為輸入、重復壓裂效果類型作為輸出的頁巖氣重復壓裂潛力預測模型，所述頁巖氣重復壓裂潛力預測模型包括對單值數據集進行處理的多層感知機模型，以及對多維序列數據集進行處理的基于注意力機制的門控循環單元模型；設定損失函數，采用訓練集對頁巖氣重復壓裂潛力預測模型進行迭代訓練及模型優化，采用測試集和驗證集分別對頁巖氣重復壓裂潛力預測模型進行測試和驗證，得到滿足預設要求的頁巖氣重復壓裂潛力預測模型；利用所述滿足預設要求的頁巖氣重復壓裂潛力預測模型對目標頁巖氣井的重復壓裂潛力進行預測。

21、本發明具有如下意料不到的有益效果：

22、本發明所述頁巖氣重復壓裂潛力預測模型以多維序列數據集、單值數據集作為輸入、重復壓裂效果類型作為輸出，通過深度學習網絡模型進行重復壓裂潛力預測，能夠極大地提高預測的效率、降低人工預測過程中所需的時間、經濟成本。不同于傳統的預測方式受地質、工程特征的差異性影響大、不可遷移的特性，該預測模型具有良好的可遷移性，對不同條件的礦井具有良好的適應能力。并且利用深度學習，實現重復壓裂“甜點”段的優選和定位，進而實現頁巖氣井整體的重復壓裂潛力預測，為實現重復壓裂的全過程智能化提供支持。

技術特征：

1.一種基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其特征在于，包括：

2.根據權利要求1所述的基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其特征在于：所述測井曲線數據包括巖性曲線、電阻率曲線、孔隙度曲線、有機質含量曲線、滲透率、飽和度、孔隙流體、含氣量；

3.根據權利要求1所述的基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其特征在于，頁巖氣重復壓裂潛力預測模型的參數設置包括：將數據集定義為形狀為(n，q，m)的張量，n為數據集中的樣本數，q為所有變量中最大時間步數，m為每個時間步長的變量數，所述多層感知機模型的隱藏層層數為2，所述門控循環單元模型的神經元數目為64，采用relu激活函數。

4.根據權利要求1所述的基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其特征在于：設定損失函數，采用訓練集對頁巖氣重復壓裂潛力預測模型進行迭代訓練及模型優化具體包括：

5.根據權利要求1所述的基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其特征在于：通過準確率和kappa系數對頁巖氣重復壓裂潛力預測模型進行測試和驗證。

6.根據權利要求1所述的基于多模態數據融合的頁巖氣重復壓裂潛力預測方法，其特征在于：將多層感知機模型的輸出結果和基于注意力機制的門控循環單元模型的輸出結果通過拼接層進行拼接合并，然后進入激活函數層進行分類。

7.一種基于多模態數據融合的頁巖氣重復壓裂潛力預測系統，其特征在于，包括：

技術總結
本發明涉及頁巖氣儲存開發與增產技術領域，具體涉及一種基于多模態數據融合的頁巖氣重復壓裂潛力預測方法及系統。根據獲取到的頁巖氣井?dāng)?shù)據建立數據集，數據集包括多維序列數據集和單值數據集，多維序列數據集包括測井曲線數據和壓裂施工曲線數據，單值數據集包括地質數據、儲層物性數據、初次壓裂參數數據、生產動態數據和巖石力學數據，通過生產動態數據對井段的重復壓裂潛力進行標記；進行數據清洗、標準化處理，將數據集劃分為訓練集、測試集和驗證集；構建滿足預設要求的以多維序列數據集、單值數據集作為輸入、重復壓裂效果類型作為輸出的頁巖氣重復壓裂潛力預測模型。其能夠?qū)崿F(xiàn)對頁巖氣井整體重復壓裂潛力的高效預測。

技術研發人員：陸朝暉,盧義玉,房大志,賈云中,周雷,肖彩云,張馳,杜鵬,董盼婷
受保護的技術使用者：重慶大學
技術研發日：
技術公布日：2025/4/28
