本發明屬于跨音速壓氣機優化領域，更具體地說，尤其涉及一種跨音速壓氣機的風扇葉片通道三維氣動優化系統。

背景技術：

1、在現代航空發動機和工業壓縮機設計中，壓氣機的性能直接影響整個系統的效率和可靠性。跨音速壓氣機作為其中的關鍵部件，其風扇葉片通道的氣動性能優化尤為重要。傳統的設計方法依賴于經驗和試錯，不僅耗時耗力，而且難以達到最優設計效果。隨著計算流體動力學cfd技術的發展，基于數值模擬的氣動優化方法逐漸成為主流。然而，現有的cfd優化系統在處理復雜流動現象、捕捉激波和流動分離方面仍存在挑戰；

2、傳統的壓氣機設計主要依賴于工程師的經驗以及實驗數據。這種方法雖然在一定程度上有效，但存在諸多不足：

3、效率低下：經驗設計和試錯法需要大量的時間和資源進行多次迭代，每一次修改都需要重新進行實驗或數值模擬驗證，導致設計周期長且成本高。

4、精度不足：由于缺乏精確的數學模型來描述復雜的流體動力學行為，特別是在跨音速條件下，傳統方法難以準確預測氣流特性。

5、創新能力受限：依賴經驗的設計往往局限于已知的解決方案框架內，難以突破現有技術瓶頸，限制了創新的可能性；

6、基于上述，開發一種高效、準確的跨音速壓氣機風扇葉片通道三維氣動優化系統具有重要意義，因此，我們提出一種跨音速壓氣機的風扇葉片通道三維氣動優化系統。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種跨音速壓氣機的風扇葉片通道三維氣動優化系統，通過集成先進的cfd技術和智能優化算法，該系統能夠快速評估不同設計方案下的氣動性能，顯著縮短產品開發周期，?同時，?高精度的數值模擬有助于更準確地預測實際運行中的性能表現，減少了物理實驗的需求和成本。

2、為實現上述目的，本發明提供如下技術方案：

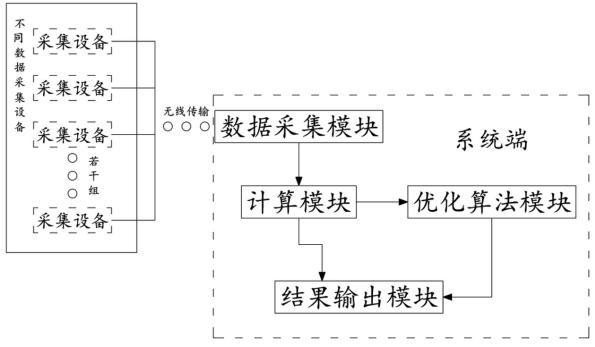

3、一種跨音速壓氣機的風扇葉片通道三維氣動優化系統，包括：

4、數據采集模塊，用于獲取風扇葉片通道的幾何參數、流體特性參數以及操作條件；

5、計算模塊，配置為基于計算流體動力學方法對風扇葉片通道內的氣流進行模擬分析，并預測不同設計參數下的氣動性能指標；

6、優化算法模塊，與所述計算模塊相連，用于根據預設的目標函數和約束條件，通過迭代搜索最優解，以實現風扇葉片通道的氣動性能最大化或性能指標的最優化；

7、結果輸出模塊，用于將優化后的風扇葉片通道設計方案以及相應的氣動性能評估結果輸出給用戶。

8、優選的，所述計算模塊包括：

9、網格生成單元，用于根據風扇葉片通道的幾何形狀自動生成高質量的計算網格；

10、求解器單元，配置為執行cfd模擬，包括穩態和非穩態流動模擬，以及湍流模型的應用；

11、后處理單元，用于對cfd模擬結果進行可視化處理和數據分析，提取關鍵氣動性能參數。

12、優選的，所述網格生成單元設置具體為：

13、輸入，風扇葉片通道的幾何形狀、邊界條件；

14、處理，使用結構化網格生成技術自動生成高質量的計算網格；

15、輸出，適用于cfd模擬的網格文件；

16、其中，cfd模擬設置具體為：

17、輸入，求解器配置好的初始條件和邊界條件；

18、處理，執行cfd模擬，包括穩態和非穩態流動模擬；對于跨音速情況，關注激波捕捉和流動分離現象；

19、輸出，時間步長或迭代次數上的流場數據，包括速度、壓力、溫度、密度；

20、優選的，所述求解器單元設置具體為：

21、輸入，網格文件、流體特性參數、操作條件；

22、處理，配置求解器參數，包括選擇適當?shù)耐牧髂Ｐ汀⒃O置邊界條件、初始化流場；

23、所述后處理單元設置具體為：

24、輸入，cfd模擬得到的流場數據；

25、處理，進行數據可視化，提取關鍵氣動性能參數，包括壓比、效率、流量系數；

26、輸出，圖表、報告形式的氣動性能評估結果。

27、優選的，所述計算網格的表達式為：

28、；

29、式中，u是運動粘度，是壁面剪切應力，網格尺寸δx根據所需的最大y+值來確定，其中y+是無量綱距離，用于描述邊界層內的網格點位置；

30、網格尺寸通過網格密度和網格密度確定，包括在邊界層和激波區域，所述網格密度確保網格的長寬比、扭曲度和正交性滿足求解器的要求。

31、優選的，所述求解器單元負責解決流體流動的基本方程，包括連續性方程、動量方程、能量方程以及湍流模型的應用；

32、所述連續性方程描述了質量守恒的原則，即單位時間內流入某控制體積的質量等于該體積內質量的增加率加上流出的質量，表達式為：

33、；

34、式中，ρ表示流體密度，u表示速度向量，abla·（ρu）表示流體通過控制面的凈質量流量；

35、所述動量方程描述了流體粒子的動量變化率與作用在流體上的外力之間的關系，表達式為：

36、+abla·(ρu×u)=-ablap+abla·τ+f；

37、式中，u表示速度向量，p表示壓力，τ是應力張量，描述了粘性應力，f是外部力。

38、優選的，所述能量方程描述了流體內部能量的變化與熱量傳遞和功的關系，表達式為：

39、+abla·(ρuh)=abla·(kablat)+?μ；

40、式中，e是內能，h是焓，定義為；k是熱導率，μ是粘性耗散項，表示由于粘性引起的能量耗散。

41、優選的，所述湍流模型包括兩個輸運方程，用于湍流動能k和湍流耗散率ε，表達式為：

42、；

43、；

44、式中，gk是由于平均速度梯度引起的湍流動能生成項，μt是湍流粘度，由k和ε計算得出；c1ε、c2ε、σk、σε是模型常數。

45、優選的，所述優化算法模塊通過預設目標函數和約束條件，迭代搜索最優解，目標是實現風扇葉片通道的氣動性能最大化或性能指標的最優化；

46、所述目標函數包括壓比、效率、流量系數關鍵氣動性能參數，所述約束條件包括幾何參數限制、操作條件限制以及物理規律限制。

47、本發明的技術效果和優點：本發明提供的一種跨音速壓氣機的風扇葉片通道三維氣動優化系統，與傳統的技術相比，本發明具有如下優點：

48、通過集成先進的cfd技術和智能優化算法，該系統能夠快速評估不同設計方案下的氣動性能，顯著縮短產品開發周期，同時，高精度的數值模擬有助于更準確地預測實際運行中的性能表現，減少了物理實驗的需求和成本；利用自動化的網格生成和求解器配置功能，工程師能夠更加靈活地探索新的設計理念而不必擔心復雜的前處理工作，此外，多目標優化策略的應用使得在滿足多個相互沖突的目標之間找到最佳平衡點成為可能；

49、通過對關鍵氣動參數進行精確控制，并考慮各種操作條件下的表現，該優化系統有助于提升最終產品的可靠性和耐久性，系統不僅能夠解決當前面臨的挑戰，還能為未來更高效、更環保的動力裝置提供技術支持。
