本發明涉及點云配準，特別是涉及一種圖像預配準和多準則誤匹配抑制的三維點云配準方法。

背景技術：

1、點云配準是指通過估計點云之間的剛體變換關系，將不同視角采集的點云數據變換到統一參考坐標系。它是工業檢測、機器人環境感知、三維場景重建等高階信息獲取任務的基礎。近年，隨著智能化生產線、無人駕駛等技術的快速發展，人們對點云配準的要求越來越高。

2、國內外學者針對不同的應用場景需求，發展了大量點云配準方法，根據配準過程中是否依賴于特征提取和匹配，可分為基于特征的配準方法和無特征的配準方法兩大類。基于特征的配準方法首先提取具有辨識度和穩定性的關鍵特征點，然后利用這些特征點建立點云間的對應關系完成配準，又可分為基于物理輔助的方法和基于點云幾何特征的方法。基于物理輔助的方法是依賴標志點或高精度運動機構計算變換矩陣。基于點云幾何特征的方法是依據點鄰域信息對特征進行描述，建立點的特征描述子，以此確定兩幅點云的對應關系完成配準。he等根據點的幾何特征定義點的交叉熵，利用統計方法選擇交叉熵趨于中間值的點作為配準點完成配準。zhao等基于局部參考軸和平均法線偏差值提出一種局部正態偏差統計直方圖描述符，在多個公開數據集中取得了良好的配準效果。

3、與基于特征的方法不同，無特征的配準方法不依賴于特征的提取和匹配。代表性的方法包括基于迭代最近點(iterative?closest?point,?icp)法、基于概率的方法和基于窮舉思想的方法。besl等提出的icp是一種經典的點云配準方法，該方法將兩片點云中距離最小的點對視為對應點，并迭代優化以使點對集的距離誤差函數收斂至最小值估計變換矩陣，精度高但對初始位姿要求嚴格。為了提升icp算法的性能，國內外學者提出了多種改進算法，chetverikov等提出的trimmed?icp算法使用重疊率系數去除離群點，有效配準低重疊率點云。lv等通過加權正負測點距離函數減少異常點的影響。基于統計學概率的方法最具代表性的是magnusson等提出的正態分布變換算法(the?normal?distributionstransform,?ndt)，它通過概率密度函數估計點云分布，盡管效率高，但對初值敏感。基于窮舉思想的方法最具代表性的是aiger等提出的4pcs?(four?point?congruent?set)，它通過搜索全等的4點集來確定最佳剛體變換。

4、基于物理輔助、基于點云幾何特征以及基于窮舉思想的方法配準精度不高，但魯棒性好；基于icp和基于ndt的方法精度高，但對初值敏感。在工程實際中，為了獲得更好的匹配效果，工程應用中常常采用“粗-精”兩步結合的方法。王曉明等提出了基于?harris?特征的粗配準與?ndt-icp?精配準的快速配準策略，已成功應用于大型跨拱梁組合結構鋼箱拱預制件的尺寸檢測。li等首先通過相似局部區域之間的相互投影建立初始配準點集，然后通過剛性變換一致性約束確定最終配準點集實現高精度配準。唐毓陽等提出了一種基于pca?的粗配準和基于?kd-icp?的精配準相結合的點云配準方法，以這一方法為基礎，實現了旋翼槳葉扭角的準確。

5、上述研究均在一定程度上提高了點云配準算法的性能，在重疊度較大、被測圖像表面視覺特征質量較高時擁有良好的配準正確率。但在零件自動化柔性檢測線等應用場合中，兩片點云的重疊區域難以嚴格保證或者保證重疊區域會嚴重影響到效率；被測對象表面視覺特征也通常不夠豐富和明顯。當兩片點云的重疊率有限（＜50%）、目標表面特征缺乏時上述方法均難以實現高精度和高效率的點云配準。因此，在較低重疊率的情況下如何快速找到重疊區域并確保正確的變換關系完成配準仍是當下的熱點問題。

技術實現思路

1、針對上述要解決的技術問題，本發明提供一種圖像預配準和多準則誤匹配抑制的三維點云配準方法，能實現重疊率有限、表明特征缺乏的點云高效率和高精度配準。

2、為解決上述技術問題，本發明提出的技術方案為：

3、一種圖像預配準和多準則誤匹配抑制的三維點云配準方法，包括三個階段：數據采集、紋理圖像預配準、三維點云配準，具體包括以下步驟：

4、步驟s1，數據采集階段，投影散斑圖像覆蓋待測零件表面，采集待測物表面點云數據及其對應的二維圖像；

5、步驟s2，紋理圖像預配準階段，首先，對兩幀不同視角圖像進行最佳配準區域定位，并僅對該區域進行特征點檢測與配準，抑制兩幀圖像不重合區域信息帶來的不利影響，然后采用距離約束和單應性矩陣的隨機采樣一致性對錯誤匹配點進行抑制得到最終的二維匹配點對；

6、步驟s3，三維點云配準階段，通過紋理圖像預配準得到的二維匹配點對和坐標變換關系計算得到對應的三維匹配點對，基于剛體變換矩陣的隨機采樣一致性對錯誤匹配進行抑制，計算變換矩陣完成粗配準；最后采用經典的icp算法完成點云的精配準。

7、作為上述技術方案地進一步改進為：

8、優選地，所述步驟s2中，具體包括以下內容：

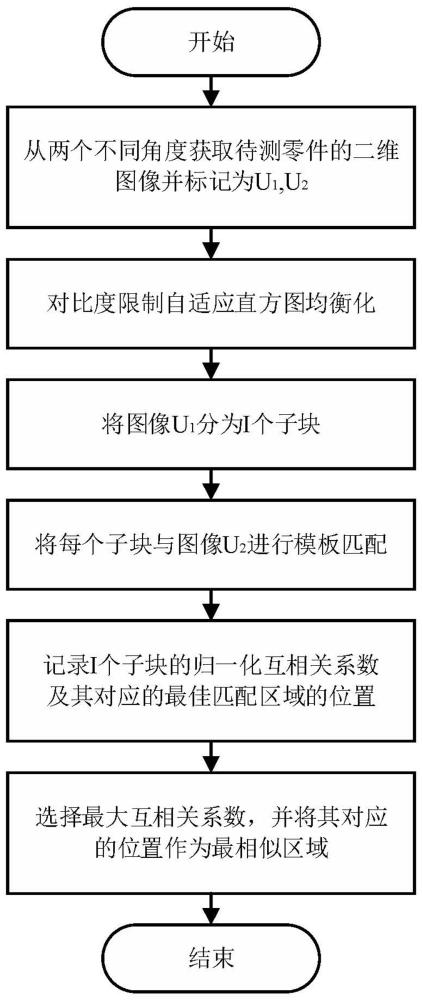

9、s2-1，最佳配準區域定位：

10、首先找到兩幀圖像的最相似區域作為最佳配準區域，僅使用最佳配準區域的信息進行圖像配準，抑制不重合區域信息帶來的不利影響；然后將與匹配位置歸一化互相關系數最大的模板及其對應的匹配區域作為兩個視角圖像的最相似區域，即最佳配準區域；

11、s2-2，特征點檢測與配準：

12、采用akaze算法對紋理圖像的最佳匹配區域進行特征提取；

13、s2-3，圖像錯誤匹配抑制：

14、分別采用距離約束與單應性矩陣的采樣一致性對錯誤匹配進行抑制，距離約束錯誤匹配抑制計算匹配點對的特征描述向量之間的距離，將距離過大的匹配點對視為錯誤匹配。

15、優選地，所述歸一化互相關系數為，計算公式為：

16、；

17、其中，為模板圖像；為模板圖像在圖像中匹配的中心位置，為模板像素灰度值的平均值，為圖像與模板圖像重疊部分像素灰度值的平均值，為模板圖像中的像素橫坐標，取值范圍為[0,]，為模板圖像中的像素縱坐標，取值范圍[0,]，為模板圖像的左上角在圖像中的橫坐標，為模板圖像的左上角在圖像中的縱坐標，為模板圖像的寬度，為模板圖像的高度；為模板圖像中的像素值在圖像中的實際位置，的取值范圍為[-1,1]，為1時表示完全匹配，為-1時表示兩圖像塊之間差別最大。

18、優選地，所述特征點檢測與配準包括以下內容：

19、s2-2-1，通過非線性擴散濾波器構造非線性尺度空間：；

20、其中，表示待提取特征的原始圖像；為進化時間，其值越大則圖像表示越簡單；和分別為散度算子和梯度算子；為傳導函數，其作用是將中局部結構擴散并保留細節信息；

21、非線性擴散濾波器的顯式表達為：；

22、其中，為經過一次顯示擴散迭代后的圖像，為進化時刻的進化圖像；為單位矩陣；為時間步長；為圖像的傳導矩陣，a為離散后的擴散算子；采用快速顯示擴散進行求解，得原始圖像的非線性尺度空間；

23、s2-2-2，計算不同非線性尺度下圖像的hessian矩陣，得到hessian矩陣后，akaze算法通過尋找非線性尺度空間中的局部極值完成特征點檢測；

24、s2-2-3，采用m-ldb描述符生成特征點描述向量，并通過暴力匹配完成圖像最佳配準區域的特征點匹配。

25、優選地，所述步驟s3中，具體包括以下步驟：

26、s3-1，二維匹配點對的三維投影：

27、得到匹配點對的二維坐標后，結合對應的深度圖像和坐標變化關系，計算匹配點對在三維空間中的坐標；

28、s3-2，匹配點對的錯誤匹配抑制和點云粗配準：

29、基于ransac算法，進行點云變換矩陣的采樣一致性錯誤匹配抑制過程，找到內點數目最多的最優變換矩陣，并輸出對應的內點集；得到的內點集即為錯誤匹配抑制后的三維匹配點對，經過錯誤匹配抑制后的三維匹配點對的匹配情況，運用奇異值分解的方法求解該匹配情況下源點云和目標點云之間的變換關系，即點云之間的旋轉和平移變換矩陣；最后，根據旋轉和平移變換矩陣對源點云進行坐標變換，將源點云與目標點云轉換到同一坐標系下，完成點云粗配準；

30、s3-3，預先提取重疊區域的icp精配準：

31、先運用最近鄰搜索算法提取待配準點云的重疊區域，并對點云進行降采樣，再使用icp算法計算兩片點云的最優變換矩陣完成精配準。

32、優選地，所述點云變換矩陣的采樣一致性錯誤匹配抑制過程為：在三維匹配點對中隨機選取6個點對作為樣本點，利用樣本點的三維坐標及其對應關系計算剛體變換矩陣，通過計算剩余匹配點對在變換后的對應位置，并計算他們之間的距離，若某匹配點對的距離小于預設的閾值ts，則認為該點對為內點，反之視為外點；重復上述步驟，直到達到最大迭代次數kb時，找到內點數目最多的最優變換矩陣，并輸出對應的內點集。

33、優選地，所述最近鄰搜索算法提取待配準點云重疊區域的過程如下：

34、首先，為源點云和目標點云分別構建兩個kd-tree對于源點云中的每個點，通過在目標點云的kd-tree中進行最近鄰搜索，找到其最近鄰點，并計算和之間的距離；然后判斷和之間的距離是否小于距離閾值，如果是，則將和認定為匹配點對，所在區域視為兩片點云的重疊區域，如果是否，則認為其為錯誤匹配點對，并舍棄該匹配點對；對兩片點云中的所有點重復以上步驟，得到兩片點云的整個重疊區域。

35、優選地，所述icp算法計算兩片點云的最優變換矩陣完成精配準，步驟為：

36、（1）在重疊區域內，為源點云中的每個點找到目標點云中的最近點；

37、（2）根據最近點對計算點云之間的旋轉矩陣r和平移向量t，并將計算得到的變換矩陣應用到源點云，更新其位置；更新后源點云與目標點云之間對應點對的歐氏距離的均方誤差為：

38、；

39、其中，?為重疊區域最近鄰點對個數，和分別為某一最近鄰點對位于源點云和目標點云中的點；

40、（3）設置誤差閾值和最大迭代次數kc，若或達到最大迭代次數kc，則停止迭代，獲得最終的變換矩陣，否則返回到第（1）步。

41、本發明提供的圖像預配準和多準則誤匹配抑制的三維點云配準方法，與現有技術相比，有以下優點：

42、本發明的圖像預配準和多準則誤匹配抑制的三維點云配準方法，首先依據非重疊區域信息抑制的二維圖像預配準結果實現三維點云粗配，通過最佳區域定位和akaze特征提取算法完成重疊區域識別和位置變換估計，此方法有效的抑制了由于現場光照變化和紋理特征缺乏引起的誤匹配，使其在有限重疊率的情況下也能取得很好的對齊。本發明采用經典的icp算法實現點云精配準，在圖像預配準和點云粗配準階段集成了多種錯誤匹配抑制策略來提高配準的精度和效率。
