本發明涉及一種推進式游戲裝置，其中有多個游戲塊，例如用作游戲的硬幣、代幣。

背景技術：

1、推進式游戲裝置是公知技術，包括使用的硬幣、代幣并將其引入到游戲場和作為獎勵支付給玩家的傳統布置。在實施例中，硬幣或代幣是采用裝幣斗方式是其在游戲裝置的閉環系統中循環并重新引入到游戲中。這類游戲裝置在諸如ep0755033和ep321298中有所描述。許多傳統的推動式游戲利用重力進料裝置將硬幣引入到游戲場臺面。推動其構建在游戲場臺面上做交互運動，使硬幣在其臺面上運行并朝著邊緣方向運動。從邊緣掉下的硬幣或獎品，通過一個接入區域獎勵給玩家。

技術實現思路

1、本發明公開的推進式游戲裝置所具有的新特征是允許進行技能練習。在第一實施例中，游戲裝置包括游戲場臺面、游戲塊推車和游戲塊傳輸系統，允許玩家使用游戲塊傳輸系統推動游戲塊在游戲場上沿道軌位置朝著游戲場臺面移動。游戲塊傳輸系統包括硬幣裝幣斗和彈性助力釋放裝置。游戲塊，例如硬幣或代幣，由游戲場臺面提供支撐，可以推動元件進行操作。推動元件由馬達提供動力，為往復式結構，在游戲場臺面進行穿越運動，使游戲塊照按自己的路徑運行。

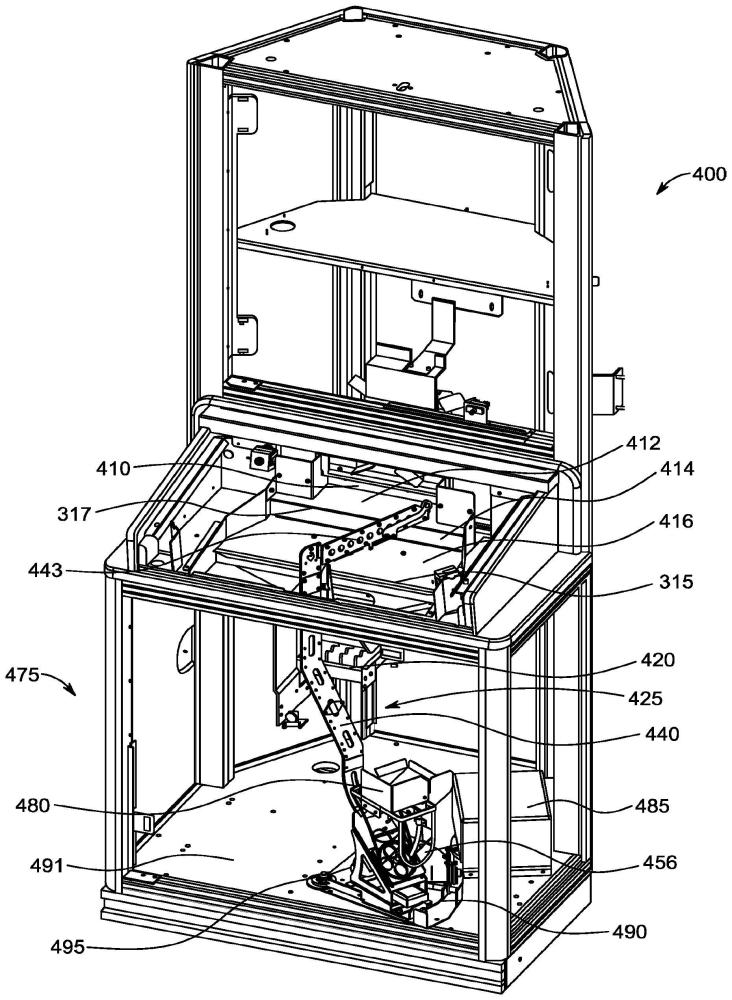

2、推動元件操縱游戲塊時，將使其朝著游戲場邊緣前方做水平移動，以及操縱游戲場臺面上的其它游戲塊，其可能是從其前緣掉下的游戲塊。從其前緣掉下的游戲塊將引向玩家，或者進行檢測和計數，并給予玩家信用記錄。在實施例中，游戲塊傳輸系統使用了收集游戲塊的裝幣斗，將從其前緣掉下的游戲塊使其朝著直立道軌延伸移動，并再次引入游戲。裝幣斗馬達推送硬幣進入道軌低處入口，又推動互鄰硬幣沿著道軌長度方向依序排列。始于裝幣斗裝置的道軌，位于本裝置基底機箱中，其沿垂直方向延伸。然后，基本上是在游戲場水平方向調轉。在實施例中，道軌和裝幣斗與裝置基座連接，馬達連接在基座上，并為整個裝置提供旋轉運動，使得位于游戲場上方的道軌末端穿越游戲場做來回掃動。道軌部件，通過連接有旋轉輪和凸輪的構件隨之移動，并且依靠所連接的機箱內部旋轉輪和凸輪構件，使得硬幣道軌穿越游戲場做來回掃動。在實施例中，硬幣道軌的遠端提供了具有彈性控制的保持器。當其處在第一位置時，保持器將握住道軌中的游戲塊。當裝幣斗馬達推送硬幣進入道軌底部時，有足夠的力施加在互鄰的硬幣串上，最終，道軌末端的硬幣，將推動保持器提升至可以阻擋道軌路徑的保持器臂末端第一位置，從而允許硬幣從道軌末端釋放。當保持器轉動臂回到第一位置時，則將再次阻擋道軌，并且，當彈簧將保持器臂拉回到原始位置后，將對道軌中硬幣的尾部施力，迫使硬幣朝著游戲場方向進入其空間。

3、在實施例中，玩家可以操作激活裝幣斗馬達開關，定時裝載游戲塊到道軌中，由此，能夠在其穿越掃動中定時控制從道軌末端釋放游戲塊。在實施例中，游戲塊傳輸系統是由邊緣掉入并返回游戲臺面被再次引入的游戲塊、將游戲塊引入裝幣斗的溜槽和道軌所構成。所披露提供的可旋轉游戲塊傳輸系統，允許玩家為釋放一個或多個游戲塊定時，并且，還為玩家提供了游戲塊釋放方向的控制。本發明還提供了將游戲塊朝著其預定區域的空間投出或推入時令人愉悅的效果。

4、在實施例中，傳輸系統是由閉環中所循環的硬幣或代幣構成。其中，所有硬幣保持在游戲裝置中。當硬幣掉落在邊緣上時，將由硬幣檢測器計數，并且為玩家提供對應的獎勵，其獎勵形式可以是票據、信用卡或電子信用證。游戲期間所得到的獎勵可以選擇性顯示在游戲裝置以及其它游戲裝置狀態信息的顯示屏上。在其它實施例中，硬幣或代幣可以分發給玩家訪問區域。

技術特征：

1.一種游戲機，其特征在于，所述游戲機包括：

2.如權利要求1所述的裝置，其特征在于，還包括其中所述道軌出口通道還包括在所述道軌末端上的偏置彈簧可樞轉保持器，其中，當處于第一位置時，所述保持器將所述游戲塊保持在所述道軌中，并且，當所述游戲塊被推向所述保持器的停止構件時，所述停止構件向上旋轉至第二位置，以允許從所述道軌釋放游戲塊；并且，當游戲塊離開所述道軌時，所述彈簧將把所述保持器拉回到由所述停止構件引起的所述第一位置，以作用于所述游戲塊的尾部并推動所述游戲塊通過所述出口通道。

3.如權利要求2所述的游戲機，其特征在于，所述裝幣斗包括旋轉式硬幣裝幣斗。

4.如權利要求1所述的游戲機，其特征在于，所述游戲塊包括硬幣或代幣，或者硬幣和代幣，并且所述傳輸系統被構造為在封閉系統中循環多個所述硬幣、代幣或者硬幣和代幣兩者的組合。

5.如權利要求4所述的游戲機，其特征在于，所述傳輸組件與基座構件連接，所述基座構件與所述馬達連接以提供樞轉動力。

6.如權利要求1所述的游戲機，其特征在于，所述道軌的遠端部分基本保持水平的狀態。

7.如權利要求1所述的游戲機，其特征在于，所述游戲機還包括：中央控制器；

8.如權利要求1所述的游戲機，其特征在于，所述游戲機還包括：

9.一種推進式的游戲機，其特征在于，所述游戲機包括：

10.如權利要求13所述的游戲機，其特征在于，所述玩家控制裝置包括停止開關，以允許玩家暫時停止所述推進元件的運動。

11.如權利要求13所述的娛樂游戲，其特征在于，所述第二道軌段連接到馬達，所述馬達使得所述道軌段在所述游戲場來回掃動。

12.如權利要求14所述的游戲機，其特征在于，所述玩家控制裝置包括停止開關，所述停止開關允許玩家暫時停止所述第二道軌段的運動。

13.一種用于將所述游戲塊從收集區域移動到娛樂游戲場的傳輸組件，其特征在于，

14.如權利要求17所述的道軌組件，其特征在于，所述道軌出口通道還包括位于所述道軌的末端上的彈簧偏置的可樞轉保持器；當處于第一位置時，所述保持器將使游戲塊保持在所述道軌中；當所述游戲塊被推向所述保持器的停止構件時，所述停止構件將樞轉至第二位置，以允許游戲塊從所述道軌釋放；

15.如權利要求17所述的道軌組件，其特征在于，所述游戲塊包括硬幣、代幣或者硬幣和代幣；所述道軌組件封閉在透明窗的機柜中。

16.如權利要求19所述的道軌組件，其特征在于，所述裝幣斗馬達控制開關位于所述機柜外面，還包括位于所述機柜外邊的第二控制開關，所述第二控制開關用于激活和停止所述傳輸組件馬達。

技術總結
本發明提供了一種推進式游戲機，游戲機包括用于引入硬幣的電動硬幣道軌組件，其組件中有道軌末端，道軌末端可穿越游戲場進行掃動；還包括基座、用于收集和彈出硬幣的裝幣斗以及道軌，道軌從硬幣裝幣斗延伸至道軌末端開口，還有控制開關，用于激活裝幣斗以推動硬幣通過道軌，以便向游戲機上的游戲場上使硬幣從道軌末端投出。

技術研發人員：艾瑞克·維思翠登
受保護的技術使用者：艾勞特美國有限公司
技術研發日：
技術公布日：2025/4/28
