本技術涉及園區門禁，具體為一種園區用人員門禁裝置。

背景技術：

1、門禁，指門的禁止權限，是對門的戒備防范。這里的“門”，廣義來說，包括能夠通行的各種通道，包括人通行的門，車輛通行的門等，其中園區門禁是指專門對園區進行防護的門，主要依靠磁卡進行開門，隨著科技的發展，出現了感應卡式門禁系統，指紋門禁系統，虹膜門禁系統，面部識別門禁系統等。

2、然而現有的園區用人員門禁裝置在使用時，使用者通過將磁卡放置在讀卡器上或者通過攝像頭掃描人臉進行識別，向控制器傳遞信號，并控制電機轉動，從而使翻轉門轉動，實現開門和關門的過程，但是由于園區門禁常常應用在小區的門口，且位于室外，導致在天氣較為惡劣的環境下(例如雨天和雪天)，讀卡器和攝像頭會被阻擋，無法在惡劣天氣下對讀卡器和攝像頭的位置進行遮擋和防護，從而降低了識別功能。

技術實現思路

1、本實用新型的目的是為了解決現有的園區用人員門禁裝置，無法在惡劣天氣下對讀卡器和攝像頭的位置進行遮擋和防護，所造成的識別功能降低的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種園區用人員門禁裝置，包括：

4、兩組第一門墻；

5、顯示屏，設置于所述第一門墻的上方，所述顯示屏與處理器連接，用于獲取所述處理器發送的人員信息進行顯示；

6、讀卡器，設置于所述顯示屏上，且與所述處理器電連接，用于讀取磁卡信息，并發送到所述處理器中，進行使用者身份信息識別確認；

7、人臉識別攝像頭，設置于所述顯示屏上，且與所述處理器電連接，用于掃描使用者的面部信息，并發送到所述處理器中，進行使用者身份信息識別確認；

8、轉動軸，設置于所述第一門墻的表面，且所述轉動軸的兩端均與所述第一門墻轉動連接；

9、電機控制器，與所述處理器電連接，用于接收所述處理器發送的控制信號，并控制電機的運轉；

10、第一電機，所述第一電機的輸出端與所述轉動軸連接，所述第一電機與所述電機控制器電連接，在所述電機控制器的控制，帶動所述轉動軸轉動；

11、翻轉門，與所述轉動軸連接，跟隨所述轉動軸轉動；

12、防護裝置，設置于所述顯示屏的上方，用于對所述讀卡器和所述人臉識別攝像頭的位置進行防護。

13、優選的，所述防護裝置包括：

14、外殼，與所述第一門墻連接；

15、直齒輪，設置于所述外殼的內部；

16、第二電機，所述第二電機的輸出端與所述直齒輪的軸心連接，用于帶動所述直齒輪轉動；

17、齒條，與所述直齒輪嚙合連接；

18、遮擋板，設置于所述顯示屏的上方；

19、連接件，設置于所述遮擋板和所述齒條之間，用于帶動所述遮擋板跟隨所述齒條移動。

20、優選的，所述防護裝置還包括：滑塊；所述滑塊設置于所述齒條的下方，且與所述齒條連接，所述齒條的底端通過所述外殼上方開設的滑槽與所述外殼滑動連接，用于對所述齒條進行支撐和限制所述齒條的移動方向。

21、優選的，所述第二電機與所述電機控制器電連接，使所述第二電機在所述電機控制器的控制下運轉。

22、優選的，還包括：多組夜光條；多組所述夜光條均勻設置于所述翻轉門上，用于在夜間反光。

23、優選的，還包括：第二門墻；所述第二門墻設置于兩組所述第一門墻之間。

24、優選的，還包括：緩沖條；所述緩沖條設置于所述翻轉門靠近所述第二門墻的一側，且與所述翻轉門連接，用于防止人員被所述翻轉門夾住。

25、優選的，還包括：偏移裝置；所述偏移裝置與所述顯示屏連接，用于帶動所述顯示屏偏轉。

26、優選的，所述偏移裝置包括：

27、豎板，設置于所述顯示屏的下方，且與所述顯示屏連接；

28、蝸輪，設置于所述豎板的下方，且所述蝸輪的軸心與所述豎板的底端連接；

29、蝸桿，設置于所述蝸輪的下方，且與所述蝸輪嚙合連接；

30、第三電機，所述第三電機的輸出端與所述蝸桿連接，用于帶動所述蝸桿轉動。

31、優選的，所述第三電機與所述電機控制器電連接，在所述電機控制器的控制下運轉。

32、本實用新型提出的有益效果在于：通過電機控制器來啟動防護裝置，利用防護裝置來將顯示屏的上方遮擋住，防止雨水和雪花降落到顯示屏上，避免讀卡器和攝像頭被阻擋，使得識別功能可以正常使用。

技術特征：

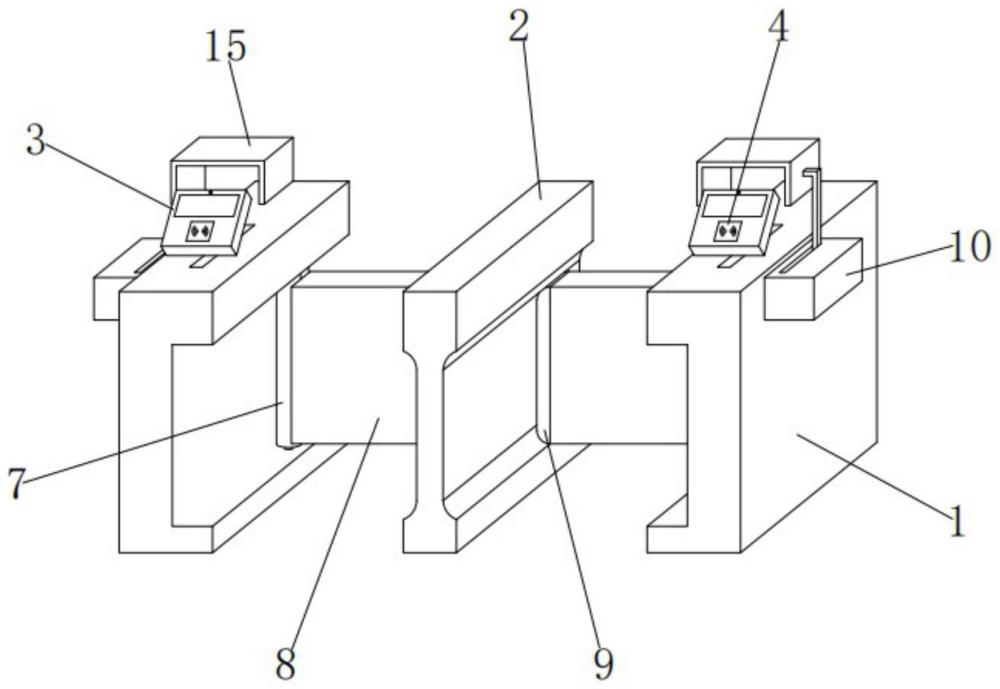

1.一種園區用人員門禁裝置，其特征在于：包括：

2.根據權利要求1所述的園區用人員門禁裝置，其特征在于：所述防護裝置包括：

3.根據權利要求2所述的園區用人員門禁裝置，其特征在于：所述防護裝置還包括：滑塊(21)；所述滑塊(21)設置于所述齒條(13)的下方，且與所述齒條(13)連接，所述齒條(13)的底端通過所述外殼(10)上方開設的滑槽與所述外殼(10)滑動連接，用于對所述齒條(13)進行支撐和限制所述齒條(13)的移動方向。

4.根據權利要求2所述的園區用人員門禁裝置，其特征在于：所述第二電機(12)與所述電機控制器(5)電連接，在所述電機控制器(5)的控制下運轉。

5.根據權利要求1所述的園區用人員門禁裝置，其特征在于：還包括：多組夜光條(22)；多組所述夜光條(22)均勻設置于所述翻轉門(8)上，用于在夜間反光。

6.根據權利要求1所述的園區用人員門禁裝置，其特征在于：還包括：第二門墻(2)；所述第二門墻(2)設置于兩組所述第一門墻(1)之間。

7.根據權利要求6所述的園區用人員門禁裝置，其特征在于：還包括：緩沖條(9)；所述緩沖條(9)設置于所述翻轉門(8)靠近所述第二門墻(2)的一側，且與所述翻轉門(8)連接，用于防止人員被所述翻轉門(8)夾住。

8.根據權利要求1所述的園區用人員門禁裝置，其特征在于：還包括：偏移裝置；所述偏移裝置與所述顯示屏(3)連接，用于帶動所述顯示屏(3)偏轉。

9.根據權利要求8所述的園區用人員門禁裝置，其特征在于：所述偏移裝置包括：

10.根據權利要求9所述的園區用人員門禁裝置，其特征在于：所述第三電機(19)與所述電機控制器(5)電連接，在所述電機控制器(5)的控制下運轉。

技術總結
本技術涉及園區門禁技術領域，尤其是一種園區用人員門禁裝置，包括：兩組第一門墻；顯示屏，設置于所述第一門墻的上方，所述顯示屏與處理器連接，用于獲取所述處理器發送的人員信息進行顯示；讀卡器，設置于所述顯示屏上，且與所述處理器電連接，用于讀取磁卡信息，并發送到所述處理器中，進行使用者身份信息識別確認；人臉識別攝像頭，設置于所述顯示屏上，且與所述處理器電連接，用于掃描使用者的面部信息，并發送到所述處理器中，進行使用者身份信息識別確認。通過電機控制器來啟動防護裝置，利用防護裝置來將顯示屏的上方遮擋住，防止雨水和雪花降落到顯示屏上，避免讀卡器和攝像頭被阻擋，使得識別功能可以正常使用。

技術研發人員：王博,吳瓊,欒天,李萌,馮靜靜
受保護的技術使用者：本溪鋼鐵（集團）信息自動化有限責任公司
技術研發日：20240219
技術公布日：2025/4/28
