本發明涉及建筑施工安全領域，更具體的說是一種有限空間施工作業安全報警系統及方法。

背景技術：

1、隨著現代工業的快速發展，結合現有科技技術在建筑施工人員安全方向?qū)嵤┝酥T多運用。

2、例如：cn219799364u,一種建筑機器人室外作業數據饋控系統，本實用新型提供了一種用于有限空間施工作業環境監測的安全報警裝置，包括集成箱設于有限空間內；探測單元包括設于集成箱上的多個探測器，多個探測器分別為粉塵濃度探測器、氧氣含量探測器、苯類氣體探測器以及溫濕度探測器；信息收發模塊設于集成箱內，并與粉塵濃度探測器、氧氣含量探測器、苯類氣體探測器以及溫濕度探測器有線連接；供電源設于集成箱內；以及控制模塊設于有限空間外，控制模塊與信息收發模塊無線連接。本實用新型因為集成箱上設有多個探測器，所以提高了本實用新型安全報警裝置的集成度，從而能夠?qū)Σ煌邢蘅臻g內的氣體以及混合氣體進行檢測，進而提高了檢測時的靈敏度和準確性。該實用新型只能作為建筑體內的常規檢測裝置，由于有限空間建筑體內部其結構是復雜的、多樣的，所以該實用新型所述安全報警系統中的檢測系統只能實現有限空間建筑體內部的部分空間檢測。

3、例如：cn218069055u，一種建筑機器人室外作業數據饋控系統，本技術公開了一種有限空間施工作業緊急救援報警裝置，涉及限空間作業安全技術領域，其技術方案包括：報警組件以及救援組件，所述報警組件包括設于工作井內部的報警器以及與所述報警器電連接的氣體濃度感應器，所述救援組件包括支撐柱、支撐板、收卷輥、攬繩以及承載箱，所述支撐柱圍設在工作井外周側，所述支撐板設置在所述支撐柱的上端，所述收卷輥轉動連接在所述支撐板靠近所述支撐柱一側所述攬繩的一端卷繞在所述收卷輥上，所述承載箱固定連接在所述攬繩的另一端，所述承載箱的一側面設置有開口，所述支撐板設置有驅動所述收卷輥轉動的驅動件，本技術在使用時，能夠減少出現對施工人員的生命安全造成威脅的情況。該實用新型所述報警機構并不能分派到個人身上，因此在施工人員獨立作業時，若發生意外，并不能及時有效的進行報警。

技術實現思路

1、本發明的目的是提供一種建筑機器人室外作業數據饋控系統，針對狹窄空間匹配人體最大化縮小結構，方便攜帶，作業靈活，可實現單人作業的智能化視訊，可實現視覺盲區的掃描檢測，并具備空氣環境、質量的檢測功能。

2、本發明的目的通過以下技術方案來實現：

3、一種建筑機器人室外作業數據饋控系統，其特征在于：包括便攜總成、環境探測總成，便攜總成與環境探測總成相連接。

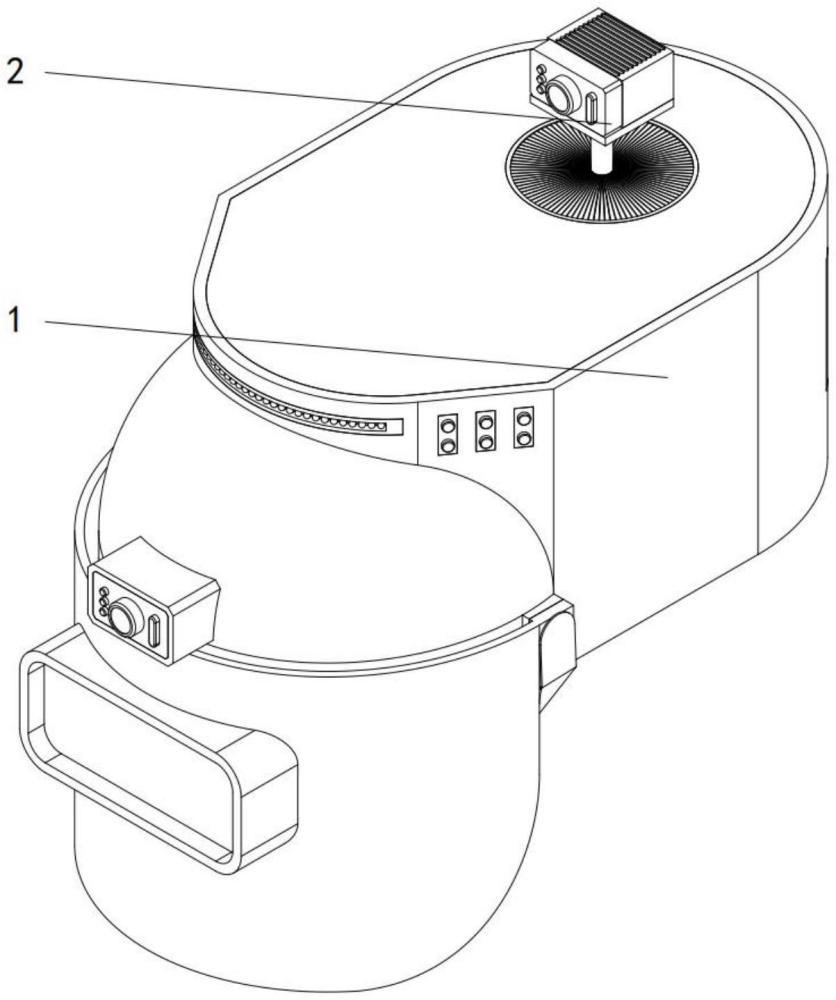

4、作為本技術方案的進一步優化，本發明一種有限空間施工作業安全報警系統及方法,所述護盔總成包括頭盔總成、面部護罩、防眩防霧鏡片、攝像組件a、固定扣帶、頂部蓋板、防水橡膠板、前照燈、傳感器、底板、快拆電池組、控制主板、后檢修板，其中，攝像組件a、頂部蓋板、前照燈、傳感器、底板、后檢修板局后均與頭盔總成固定連接，頭盔總成與面部護罩轉動連接，面部護罩與防眩防霧鏡片固定連接，面部護罩與固定扣帶轉動連接，頂部蓋板與防水橡膠板固定連接，快拆電池組、控制主板均與底板固定連接。

5、作為本技術方案的進一步優化，本發明一種有限空間施工作業安全報警系統及方法,所述環境探測總成包括固定支架a、支撐架a、支撐架b、支撐架b、電機a、弧形連桿塊a、弧形連桿軸a、弧形連桿a、電機b、弧形連桿塊b、弧形連桿軸b、弧形連桿b、電機c、弧形連桿塊c、弧形連桿軸c、弧形連桿c、三通非標連接卡盤、軸支架、攝像組件b、揚聲器，其中，固定支架a通過支撐架a、支撐架b與支撐架b固定連接，電機a、電機b、電機c均與固定支架a固定連接，電機a其輸出軸與弧形連桿塊a固定連接，弧形連桿塊a與弧形連桿軸a固定連接，弧形連桿軸a與弧形連桿a轉動連接，電機b其輸出軸與弧形連桿塊b固定連接，弧形連桿塊b與弧形連桿軸b固定連接，弧形連桿軸b與弧形連桿b轉動連接，電機c其輸出軸與弧形連桿塊c轉動連接，弧形連桿塊c與弧形連桿軸c固定連接，弧形連桿軸c與弧形連桿c轉動連接，弧形連桿a、弧形連桿b、弧形連桿c均與三通非標連接卡盤轉動連接，三通非標連接卡盤與軸支架固定連接，軸支架與攝像組件b、揚聲器固定連接。

6、一種消防救援動態監測防護方法，具體通過上文權利要求1-3中的一種有限空間施工作業安全報警系統及方法，針對狹窄空間匹配人體最大化縮小結構，方便攜帶，作業靈活，可實現單人作業的智能化視訊，可實現視覺盲區的掃描檢測，并具備空氣環境、質量的檢測功能，包括以下步驟：

7、s1、結合現有的有限空間施工安全裝置分析，多數安全警報裝置為單一的、固定形式的安裝與建筑體內部空間某處，因此，所述安全報警大多數是基于報警裝置中的傳感器觸發實現，而針對于有限空間建筑體內部狹窄蜿蜒的結構導致其安全報警裝置需用投入大量成本全覆蓋檢測，且不能夠及時對施工人員進行聯絡，針對以上所述，本發明提供一種有限空間施工作業安全報警系統，其目的是通過融合單人作業裝備實現單人工作時對于周邊環境的探測，并具備物理與電子雙形式的報警方法，通過快拆電池組111全局供電，其快拆式固定結構易于作業人員靈活更換電池組，通過固定扣帶105將護盔總成1與施工人員緊密固定，防眩防霧鏡片103可以在高溫、低溫、潮濕等等特種環境下護目作業，控制主板112是本裝置的中樞控制系統，是控制所有電子元件的總控，是實現物聯網、互聯網連接、實時定位、視訊連接的核心，攝像組件a104可以實現實時視頻、視頻錄制等功能，當然也可以接入施工人員手持或腕帶形式的電子屏，實現外部與施工人員的共同觀看，傳感器109可以根據實際情況自由列裝所需的傳感功能，如毒害氣體檢測、空氣粉塵檢測、生化氣體檢測等等一系列功能，便于施工人員能夠根據現場情況靈活施展對應措施，前照燈108可為作業人員提供前端照明，其固定在頭頂?shù)臋M向結構可以更大更遠的照射；

8、s2、在作業人員在狹窄作業空間探測、檢測或安裝作業時，由于受到建筑體內部腔體的影響迫使作業人員不便于移動、轉動時，此時通過控制主板112控制電機a205、電機b209、電機c213的運作實現軸支架218的自由旋轉，當電機a205啟動時其輸出軸帶動弧形連桿塊a206轉動，弧形連桿塊a206通過弧形連桿軸a207帶動弧形連桿a208轉動，弧形連桿a208轉動時帶動三通非標連接卡盤217在弧形連桿b212、弧形連桿c216的限制下轉動，電機b209啟動時其輸出軸帶動弧形連桿塊b210轉動，弧形連桿塊b210通過弧形連桿軸b211帶動弧形連桿b212轉動，弧形連桿b212帶動三通非標連接卡盤217在弧形連桿a208、弧形連桿c216的限制下轉動，電機c213啟動時其輸出軸帶動弧形連桿塊c214轉動，弧形連桿塊c214通過弧形連桿軸c215帶動弧形連桿c216轉動，弧形連桿c216帶動三通非標連接卡盤217在弧形連桿a208、弧形連桿b212的限制下轉動，因此在電機a205、電機b209、電機c213的合力分工配合下分別通過弧形連桿a208、弧形連桿b212、弧形連桿c216帶動三通非標連接卡盤217轉動，三通非標連接卡盤217轉動時帶動軸支架218轉動，軸支架218帶動攝像組件b219、揚聲器220跟隨轉動，根據施工人員所需自由轉動至所需方向，探測作業環境，當然，攝像組件b219所實時拍攝的作業環境可由作業人員通過其他形式的查看器進行查看，如現代普及的手機終端、智能手表終端等等，當作業人員遇到突發狀況需要報警時可通過揚聲器220進行現場呼喚，或通過控制主板112進行遠程呼救。

9、本發明一種建筑機器人室外作業數據饋控系統的有益效果為：

10、本發明的一種建筑機器人室外作業數據饋控系統，其有益效果為：1、針對狹窄空間匹配人體最大化縮小結構，方便攜帶，作業靈活；2、可實現單人作業的智能化視訊，可實現視覺盲區的掃描檢測，并具備空氣環境、質量的檢測功能。
