本技術涉及防爆防火預警，具體為一種火災監測器防爆密閉結構。

背景技術：

1、火災探測器是火警報警器中最基本的一種，具有探測火災、縫隙火災、報警等功能，在平時使用或著火時，現場會發生爆炸，導致火警報警器損壞，以及現場產生的煙霧或火焰進入火警報警器內部，造成火警報警器直接損壞，使用壽命較短。所以現有的火災探測器在使用過程中存在著密封性差，發生爆炸易損壞，使用壽命短的問題。

技術實現思路

1、本實用新型的目的是提供一種火災監測器防爆密閉結構，能夠解決現有技術中密封性差，發生爆炸后易損壞，使用壽命短的問題。

2、為了解決上述問題，本實用新型提供一種火災監測器防爆密閉結構，包括：圓柱形殼體，圓柱形殼體的一端中心處嵌套設置透明件，透明件靠近圓柱形殼體的內側貼合設置橡膠墊，位于圓柱形殼體內側的壓板將橡膠墊緊壓在透明件的右側，壓板通過十字槽盤頭螺釘h型m3x8螺旋連接固定在圓柱形殼體一端的內表面；

3、圓柱形殼體的另一端設有焊接蓋，焊接蓋中心開口處設有防爆電纜填料函，焊接蓋中心開口處上側設有螺母孔，六角螺母通過螺母孔固定連接到焊接蓋的內外兩側，六角螺母上設有接地標志，焊接蓋上下兩端分別設置內六角圓柱頭螺釘,內六角圓柱頭螺釘?shù)穆萃壬弦来翁自O連接輕型彈簧墊圈以及平墊圈，焊接蓋通過內六角圓柱頭螺釘固定連接在圓柱形殼體的另一端，輕型彈簧墊圈和平墊圈位于圓柱形殼體和內六角圓柱頭螺釘之間，焊接蓋中心開口處下側固定連接有銘牌，位于焊接蓋下側的內六角圓柱頭螺釘?shù)捻敹斯潭ㄔO有密封墊；

4、圓柱形殼體的內部設有安裝架，靠近圓柱形殼體另一端的內壁下方設有透明件，安裝架通過十字槽盤頭螺釘h型m4x8固定連接在位于內壁下方的透明件上，安裝架上靠近圓柱形殼體一端的一側設有探測器。

5、優選方式下，圓柱形殼體兩端呈開口狀。

6、優選方式下，防爆電纜填料函呈扁平口狀，可容納雙向電纜進出。

7、優選方式下，探測器探照頭側與圓柱形殼體一端的透明件位于同一水平線上。

8、優選方式下，防爆電纜填料函開口口徑與雙向電纜直徑相同，完全契合嵌套。

9、優選方式下，六角螺母左側端貫穿焊接蓋，位于圓柱形殼體。

10、優選方式下，輕型彈簧墊圈呈圓柱形，具有彈性勢能。

11、本實用新型的有益效果如下：本實用新型外殼材料采用不銹鋼焊接成型，具有抗高溫、硬度高的特點，爆炸后不易變形，防護等級高，連接位置采用橡膠墊以及焊接方式連接，防止煙霧火焰進入探測器內，提高設備使用壽命。

技術特征：

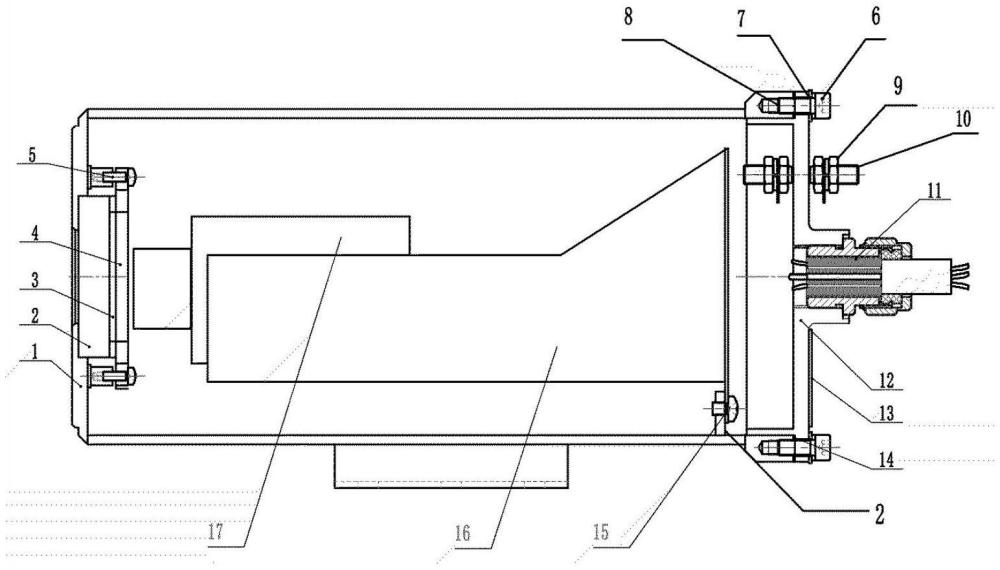

1.一種火災監測器防爆密閉結構，其特征在于，包括：圓柱形殼體(1)，所述圓柱形殼體(1)的一端中心處嵌套設置透明件(2)，所述透明件(2)靠近所述圓柱形殼體(1)的內側貼合設置橡膠墊(3)，位于所述圓柱形殼體(1)內側的壓板(4)將所述橡膠墊(3)緊壓在所述透明件(2)的右側，所述壓板(4)通過十字槽盤頭螺釘h型m3x8(5)螺旋連接固定在所述圓柱形殼體(1)一端的內表面；

2.根據權利要求1所述的火災監測器防爆密閉結構，其特征在于，所述圓柱形殼體(1)兩端呈開口狀。

3.根據權利要求1所述的火災監測器防爆密閉結構，其特征在于，所述防爆電纜填料函(11)呈扁平口狀，可容納雙向電纜進出。

4.根據權利要求1所述的火災監測器防爆密閉結構，其特征在于，所述探測器(17)探照頭側與所述圓柱形殼體(1)一端的透明件(2)位于同一水平線上。

5.根據權利要求3所述的火災監測器防爆密閉結構，其特征在于，所述防爆電纜填料函(11)開口口徑與雙向電纜直徑相同，完全契合嵌套。

6.根據權利要求1所述的火災監測器防爆密閉結構，其特征在于，所述六角螺母(9)左側端貫穿所述焊接蓋(12)，位于所述圓柱形殼體(1)。

7.根據權利要求1所述的火災監測器防爆密閉結構，其特征在于，所述輕型彈簧墊圈(7)呈圓柱形，具有彈性勢能。

技術總結
本技術公開了一種火災監測器防爆密閉結構，由圓柱形殼體、透明件、橡膠墊、壓板、十字槽盤頭螺釘H型M3X8、內六角圓柱頭螺釘、輕型彈簧墊圈、平墊圈、六角螺母、接地標志、防爆電纜填料函、焊接蓋、銘牌、密封墊、十字槽盤頭螺釘H型M4X8、安裝架、探測器組成。現有技術存在設備容易進入煙塵，以及現場發生爆炸損壞檢測裝置的問題，本技術外殼材料采用不銹鋼焊接成型，防護等級高，具有防爆功能，結構密閉性好，能夠防止煙霧火焰進入探測器內，提高設備使用壽命。

技術研發人員：邱彥興,邱嘉博
受保護的技術使用者：大連恒昇機械有限公司
技術研發日：20240625
技術公布日：2025/4/28
