本技術涉及船用設備領域，尤其涉及一種船用防侵入警報裝置。

背景技術：

1、近年來，船舶靠岸之后因無人看守而被盜事件不斷發生，這種偷盜船舶行為日趨囂張暴漲，很難及時發現而請求民警前來制止，給以船為營生的人們帶來了難以彌補的損失。

2、現有的船舶防盜一般通過防盜裝置防止船上物品被盜，而非防止船舶本身被盜。因此，如何有效避免偷盜船舶行為的發生，是人們亟需解決的一大難題。

3、為此，申請號：cn201721645880.3提出了一種基于壓力感應模塊的船舶防盜裝置，該裝置將壓力感應模塊裝于地墊內，將地墊感應到的壓力向外部發出警示信號，然而該裝置是設于地面，不適用于經船邊通過攀爬等手段侵入船舶的情況，為此，我司設計了一種裝于船側的防侵入感應裝置，而該裝置需要一種便于就近安裝的中轉報警裝置，以將防侵入感應裝置傳遞的無線信號進行本地報警及中繼傳輸于終端。

技術實現思路

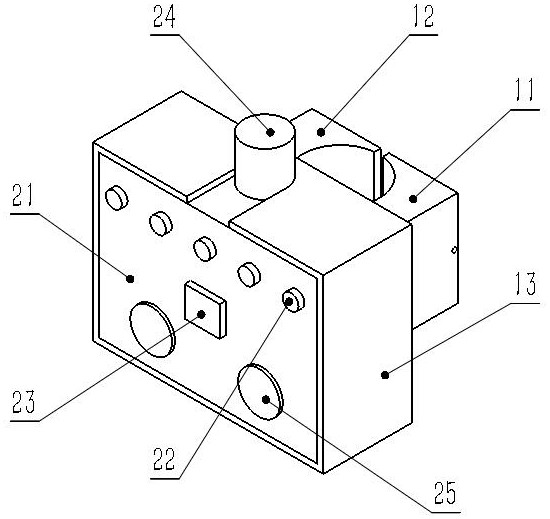

1、為了便于就近安裝響應于防侵入感應裝置的警報裝置，本實用新型提出一種船用防侵入警報裝置，其結構包括：安裝組件、警報裝置；所述安裝組件包括呈盒裝的安裝座，安裝座后部一側設有與安裝座一體的固定安裝塊，還配有與固定安裝塊對稱的活動安裝塊，固定安裝塊設有左右及前后向的貫通的螺孔，固定安裝塊與活動安裝塊相對的一面具有半圓槽，兩者的半圓槽在兩者使用螺栓固定后處于同一圓柱面內；安裝座有與固定安裝塊的前后向螺孔位置對應的沉頭孔，還設有供電插孔；警報裝置嵌入安裝于安裝座內，警報裝置上設有響應于警報裝置內設置的信號接收單元的聲光報警系統，信號接收單元接收防侵入感應裝置發出的信號。

2、較佳的，所述警報裝置包括：用于安裝于安裝座內的外殼，外殼正面設有揚聲器、截止按鈕、若干信號燈，外殼頂部設有警示燈，外殼后部設有與供電插孔位置對應的插座，外殼側部及安裝座側部設有位置相對的螺孔，兩者通過螺栓固定；警報裝置內裝有集成電路板，集成電路板上集成有信號接收單元、信號發送單元、校驗單元、參數設置單元、供電單元；所述信號接收單元接收若干個防侵入感應裝置傳遞的無線信號，經校驗單元解析后，通過不同的傳輸路徑送至信號接收單元，由信號接收單元向移動終端或固定終端發出警報信號，同時接通揚聲器和警示燈進行聲光報警，每條不同的傳輸路徑上串聯一個信號燈；截止按鈕用于關閉聲光報警。

3、較佳的，所述安裝座上還設有用于安裝活動安裝塊的沉頭孔。

4、較佳的，所述固定安裝塊的左右向的螺孔有前、后兩個，半圓槽處于這兩個螺孔之間。

5、較佳的，所述安裝座的上部還設有讓位于警示燈的溝槽。

6、本裝置的安裝組件的設計能使其方便的通過安裝塊的半圓槽及左右向的螺孔，使用螺栓固定夾于管道上，或通過前后向的螺孔，使用螺栓固定于墻壁或頂部，便于在靠近防侵入感應裝置布施的周邊環境中，靈活地安裝；本裝置用于本地報警和將附近若干個防侵入感應裝置的無線信號進行中繼傳輸的警報裝置，其安裝方便，專用性強。

技術特征：

1.一種船用防侵入警報裝置，其特征在于：包括：安裝組件、警報裝置；所述安裝組件包括呈盒裝的安裝座，安裝座后部一側設有與安裝座一體的固定安裝塊，還配有與固定安裝塊對稱的活動安裝塊，固定安裝塊設有左右及前后向的貫通的螺孔，固定安裝塊與活動安裝塊相對的一面具有半圓槽，兩者的半圓槽在兩者使用螺栓固定后處于同一圓柱面內；安裝座有與固定安裝塊的前后向螺孔位置對應的沉頭孔，還設有供電插孔；警報裝置嵌入安裝于安裝座內，警報裝置上設有響應于警報裝置內設置的信號接收單元的聲光報警系統，信號接收單元接收防侵入感應裝置發出的信號。

2.根據權利要求1所述船用防侵入警報裝置，其特征在于：所述警報裝置包括：用于安裝于安裝座內的外殼，外殼正面設有揚聲器、截止按鈕、若干信號燈，外殼頂部設有警示燈，外殼后部設有與供電插孔位置對應的插座，外殼側部及安裝座側部設有位置相對的螺孔，兩者通過螺栓固定；警報裝置內裝有集成電路板，集成電路板上集成有信號接收單元、信號發送單元、校驗單元、參數設置單元、供電單元；所述信號接收單元接收若干個防侵入感應裝置傳遞的無線信號，經校驗單元解析后，通過不同的傳輸路徑送至信號接收單元，由信號接收單元向移動終端或固定終端發出警報信號，同時接通揚聲器和警示燈進行聲光報警，每條不同的傳輸路徑上串聯一個信號燈；截止按鈕用于關閉聲光報警。

3.根據權利要求2所述船用防侵入警報裝置，其特征在于：所述安裝座上還設有用于安裝活動安裝塊的沉頭孔。

4.根據權利要求3所述船用防侵入警報裝置，其特征在于：所述固定安裝塊的左右向的螺孔有前、后兩個，半圓槽處于這兩個螺孔之間。

5.根據權利要求4所述船用防侵入警報裝置，其特征在于：所述安裝座的上部還設有讓位于警示燈的溝槽。

技術總結
本技術公開了一種船用防侵入警報裝置，包括：安裝組件、警報裝置；所述安裝組件包括呈盒裝的安裝座，安裝座后部一側設有與安裝座一體的固定安裝塊，還配有與固定安裝塊對稱的活動安裝塊，固定安裝塊設有左右及前后向的貫通的螺孔，固定安裝塊與活動安裝塊相對的一面具有半圓槽，兩者的半圓槽在兩者使用螺栓固定后處于同一圓柱面內；安裝座有與固定安裝塊的前后向螺孔位置對應的沉頭孔，還設有供電插孔；警報裝置嵌入安裝于安裝座內，警報裝置上設有響應于警報裝置內設置的信號接收單元的聲光報警系統，信號接收單元接收防侵入感應裝置發出的信號，本裝置安裝方便，專用性強。

技術研發人員：葛俊豪,梅濤,朱計年,周祺
受保護的技術使用者：中海電信有限公司
技術研發日：20240626
技術公布日：2025/4/28
