本公開涉及天線，尤其涉及一種天線模組和電子設備。

背景技術：

1、隨著無線通信技術的不斷發展，通信過程中能夠使用的頻段也在不斷增加。電子設備中通常具有天線，電子設備通過天線進行無線通信，如無線信號的發送和接收。隨著使用的頻段增加，天線需要支持相應的頻段越來越多，天線的結構也會發生相應的變化。

2、通常情況下，相關技術中的天線支持的頻段較少，具有一定的限制性。

技術實現思路

1、本公開提供一種天線模組和電子設備。

2、本公開實施例的第一方面，提供一種天線模組，應用于具有邊框的電子設備，所述邊框具有第一斷縫和第二斷縫；所述天線模組包括：輻射體，位于所述第一斷縫和所述第二斷縫之間，具有饋電點和第一接地點；所述輻射體包括第一輻射體和第二輻射體：其中，所述第一輻射體，位于所述第一接地點和所述第二斷縫之間，并且所述第一輻射體遠離所述第二斷縫的一端與所述第一接地點電連接；所述第一輻射體中，所述饋電點至所述第二斷縫的部分作為所述第二輻射體；第一寄生枝節，所述第一寄生枝節的一端與所述第一接地點電連接，另一端與所述邊框形成所述第一斷縫；第二寄生枝節，第二寄生枝節的一端與所述輻射體分離形成所述第二斷縫，所述第二寄生枝節與所述輻射體耦合。

3、在一個實施例中，還包括：匹配電路，與所述饋電點電連接，用于所述天線模組與目標頻段的信號諧振。

4、在一個實施例中，所述匹配電路包括：第一電路，與所述饋電點電連接，用于初始諧振的調諧；第二電路，與所述第一電路連接，用于調整所述初始諧振，使得所述第一輻射體、所述第二輻射體、所述第一寄生枝節或所述第二寄生枝節與目標頻段的無線信號諧振。

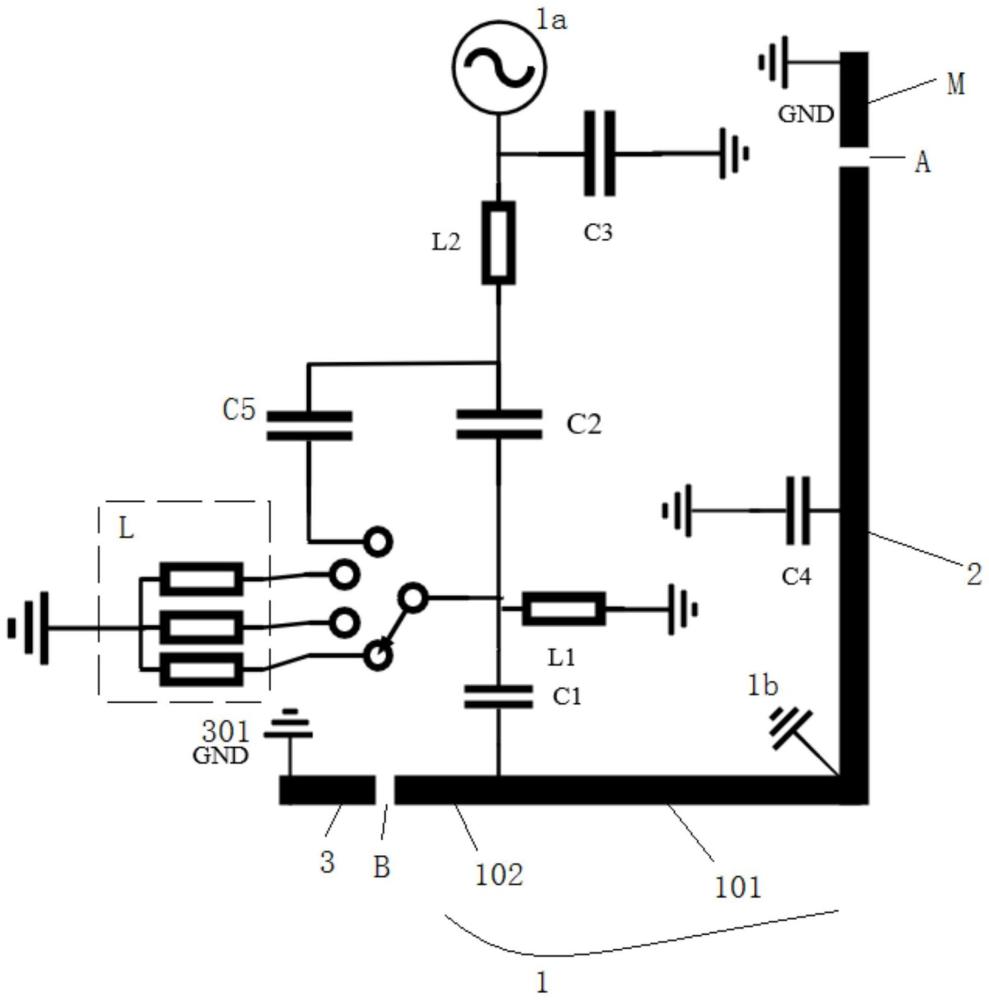

5、在一個實施例中，所述第一電路包括：第一電容元件，一端與所述饋電電連接；第二電容元件，與所述第一電容元件串聯；第三電容元件，與所述第二電容元件串聯，其中，所述第三電容元件遠離所述第二電容元件的一端接地；第四電容元件，一端與所述第一輻射部分連接，另一端接地；第一電感元件，一端連接在所述第一電容元件和所述第二電容元件之間，另一端接地；第二電感元件，串聯在所述第二電容元件與所述第三電容元件之間。

6、在一個實施例中，所述第二電路包括：可變電感組件，一端連接在所述第一電容元件和所述第二電容元件之間，另一端接地；其中，所述可變電感組件的電感值不同，所述諧振的頻段不同。

7、在一個實施例中，所述電感值為第一電感值，所述第一寄生枝節與第一頻段的無線信號諧振，用于收發所述第一頻段的無線信號；所述電感值為第二電感值，所述第一輻射體與第二頻段的無線信號諧振，用于收發所述第二頻段的無線信號；所述電感值為第三電感值，所述第二輻射體與第三頻段的無線信號諧振，用于收發所述第三頻段的無線信號；其中，所述第一電感值、所述第二電感值和所述第三電感值依次減小。

8、在一個實施例中，所述第二電路還包括：第五電容元件，與所述第二電容元件并聯，所述可變電感組件與所述第一電容元件處于斷開狀態，所述第二寄生枝節與第四頻段的無線信號諧振。

9、在一個實施例中，所述第二寄生枝節具有第二接地點；所述第二接地點位于所述第二輻射體遠離所述第一輻射體的一端。

10、在一個實施例中，所述第一寄生枝節、所述第一輻射體、所述第二輻射體和所述第二寄生枝節諧振的無線信號的頻率依次增大。

11、在一個實施例中，所述第一接地點通過筋位接地。

12、本公開實施例的第二方面，提供一種電子設備，包括：中框；邊框，環繞在所述中框周圍；上述任一實施例所述天線模組，位于所述邊框上。

13、在一個實施例中，還包括：連接組件，所述連接組件包括：通用串行總線usb組件；所述天線模組中的第二寄生枝節與所述連接組件至少部分重疊。

14、本公開的實施例提供的技術方案可以包括以下有益效果：

15、本公開實施例的天線模組包括輻射體、第二寄生枝節和第二寄生枝節。輻射體包括：第一輻射體和第二輻射體，第一輻射體、第二輻射體為輻射體中不同的輻射區域，第一寄生枝節和第二寄生枝節為輻射體的寄生部分，并且天線模組中包括一個饋電點。通過一個饋電點即可實現輻射體中的不同輻射部分以及第一寄生枝節和第二寄生枝節收發無線信號，不同輻射部分可以收發不同頻段的無線信號，從而實現了對更多不同頻段的無線信號的收發，增大了天線模組支持收發的無線信號對應頻段的覆蓋范圍。

16、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種天線模組，其特征在于，應用于具有邊框的電子設備，所述邊框具有第一斷縫和第二斷縫；所述天線模組包括：

2.根據權利要求1所述的天線模組，其特征在于，還包括：

3.根據權利要求2所述的天線模組，其特征在于，所述匹配電路包括：

4.根據權利要求3所述的天線模組，其特征在于，所述第一電路包括：

5.根據權利要求3所述的天線模組，其特征在于，所述第二電路包括：

6.根據權利要求5所述的天線模組，其特征在于，

7.根據權利要求5所述的天線模組，其特征在于，所述第二電路還包括：

8.根據權利要求1所述的天線模組，其特征在于，所述第二寄生枝節具有第二接地點；

9.根據權利要求1所述的天線模組，其特征在于，所述第一寄生枝節、所述第一輻射體、所述第二輻射體和所述第二寄生枝節諧振的無線信號的頻率依次增大。

10.根據權利要求1所述的天線模組，其特征在于，

11.一種電子設備，其特征在于，包括：

12.根據權利要求11所述的電子設備，還包括：

技術總結
本公開是關于一種天線模組和電子設備，天線模組應用于具有邊框的電子設備，邊框具有第一斷縫和第二斷縫；天線模組包括：輻射體，位于第一斷縫和第二斷縫之間，具有饋電點和第一接地點；輻射體包括第一輻射體和第二輻射體：其中，第一輻射體，位于第一接地點和第二斷縫之間，并且第一輻射體遠離第二斷縫的一端與第一接地點電連接；第一輻射體中，饋電點至第二斷縫的部分作為第二輻射體；第一寄生枝節，第一寄生枝節的一端與第一接地點電連接，另一端與邊框形成第一斷縫；第二寄生枝節，第二寄生枝節的一端與輻射體分離形成第二斷縫，第二寄生枝節與輻射體耦合。

技術研發人員：滿旭明
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/24
