本技術實施例涉及顯示，尤其涉及一種激光顯示裝置。

背景技術：

1、激光顯示裝置是一種常見的電子輸出設備，能夠將電子文件轉換成圖形，并通過屏體將圖像顯示出來。激光顯示裝置通常可以設置為低藍光模式，以減小畫面對人眼健康的影響，然而，當激光顯示裝置處于低藍光模式時，激光顯示裝置的亮度低，圖像保真度低，激光顯示裝置的顯示效果差。

技術實現思路

1、本技術實施例提供一種激光顯示裝置，可解決激光顯示裝置處于低藍光模式時，激光顯示裝置的亮度低，圖像保真度低，激光顯示裝置顯示效果差的技術問題。

2、第一方面，本技術實施例提供一種激光顯示裝置，包括：

3、激光器陣列組，包括紅色芯片、綠色芯片、藍色芯片和調節芯片，所述紅色芯片用于發出紅色光束，所述綠色芯片用于發出綠色光束，所述藍色芯片用于發出藍色光束，所述調節芯片用于發出調節光束，所述調節光束的波長大于所述藍色光束的波長；

4、合光結構，用于接收來自所述激光器陣列組的所述紅色光束、所述綠色光束、所述藍色光束和所述調節光束，并將所述紅色光束、所述綠色光束、所述藍色光束和所述調節光束合光形成輸出光束。

5、本技術實施例的激光顯示裝置，其中，激光器陣列組包括紅色芯片、綠色芯片、藍色芯片和調節芯片，紅色芯片用于發出紅色光束，綠色芯片用于發出綠色光束，藍色芯片用于發出藍色光束，調節芯片用于發出調節光束，調節光束的波長大于藍色光束的波長；

6、當激光顯示裝置處于低藍光模式時，輸出光束中藍色光束減少，使得激光器陣列中藍色芯片發出藍色光束的占比減小；可以通過調節激光器陣列中紅色芯片、綠色芯片和調節芯片的發光占比，以使輸出光束處于白平衡狀態，使得激光顯示裝置輸出光束的調節方式更加多樣；并且，相對于相關技術中僅能夠降低紅色光束和綠色光束的亮度以使輸出光束處于白平衡狀態的激光顯示裝置，本技術實施例提供的激光顯示裝置能夠保證紅色光束和綠色光束的亮度，從而提高激光顯示裝置的亮度，提高圖像保真度，改善激光顯示裝置的顯示效果。

7、在本技術一些實施例中，所述調節芯片設置為青色芯片，所述調節光束設置為青色光束；

8、所述紅色光束的波長設置為632納米、639納米和647納米中的至少一種，所述綠色光束的波長設置為525納米和532納米中的至少一種，所述藍色光束的波長設置為465納米，所述青色光束的波長大于或等于485納米，小于或等于495納米。

9、如此設置，調節芯片設置為青色芯片，青色芯片用于發出青色光束，且青色光束的波長設置為大于或等于485納米，小于或等于495納米，能夠獲取更大的綠色部分色域以及更高的色域覆蓋率，從而改善激光顯示裝置的畫面自然度。

10、在本技術一些實施例中，所述激光器陣列組包括多個芯片陣列，所述芯片陣列包括沿第一方向排列的第一行芯片和第二行芯片；

11、一個所述綠色芯片、一個所述藍色芯片和兩個所述紅色芯片沿第二方向依次排列形成所述第一行芯片；一個所述調節芯片、一個所述藍色芯片和兩個所述紅色芯片沿所述第二方向依次排列形成所述第二行芯片。

12、如此設置，激光器陣列組包括多個芯片陣列，多個芯片陣列可以呈周期性發光，在芯片陣列的一個發光周期內，藍色芯片、調節芯片、綠色芯片和紅色芯片依次發光；當激光顯示裝置處于低藍光模式時，可以減少藍色芯片的發光時長，增加調節芯片的發光時長，并適應性調節綠色芯片和紅色芯片的發光時長，以使輸出光束處于白平衡狀態，從而保證紅色光束和綠色光束的亮度，提高激光顯示裝置的亮度。

13、在本技術一些實施例中，所述激光器陣列組包括沿第一方向排列的多個芯片行；

14、兩個所述紅色芯片、一個所述藍色芯片、一個所述綠色芯片和數個所述調節芯片沿第二方向依次排列形成所述芯片行。

15、如此設置，激光器陣列組包括多個芯片行，多個芯片行可以呈周期性發光，在芯片行的一個發光周期內，藍色芯片、調節芯片、綠色芯片和紅色芯片依次發光；當激光顯示裝置處于低藍光模式時，可以減少藍色芯片的發光時長，增加調節芯片的發光時長，并適應性調節綠色芯片和紅色芯片的發光時長，以使輸出光束處于白平衡狀態，從而保證紅色光束和綠色光束的亮度，提高激光顯示裝置的亮度。

16、在本技術一些實施例中，所述激光器陣列組包括沿所述第二方向排布的第一部分和第二部分；

17、所述紅色芯片、所述綠色芯片、所述藍色芯片形成所述激光器陣列組的第一部分，所述調節芯片形成所述激光器陣列組的第二部分。

18、如此設置，通過將激光器陣列組設置為包括第一部分和第二部分，紅色芯片、綠色芯片、藍色芯片形成激光器陣列組的第一部分，調節芯片形成激光器陣列組的第二部分，以使激光器陣列組的設置方式更加靈活。

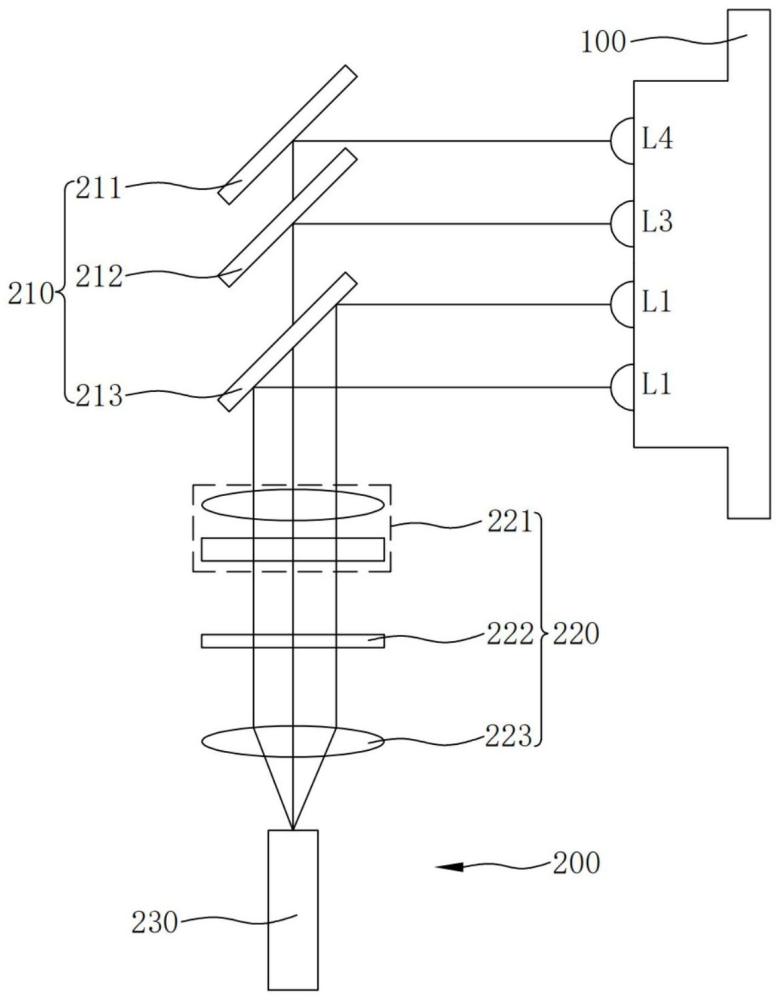

19、在本技術一些實施例中，所述合光結構包括依次設置的反射組件、調節組件和導光件；

20、所述反射組件包括沿所述第二方向依次排布的第一反射件、第二反射件和第三反射件，所述第一反射件用于反射所述綠色光束和所述調節光束，所述第二反射件用于反射所述藍色光束，所述第三反射件用于反射所述紅色光束；

21、所述調節組件包括沿所述第二方向依次排列的望遠件、擴散片和聚焦件，以使來自所述反射組件的所述紅色光束、所述綠色光束、所述藍色光束和所述調節光束依次通過所述望遠件、所述擴散片和所述聚焦件后匯聚；

22、所述導光件的第一端接收來自所述聚焦件的所述紅色光束、所述綠色光束、所述藍色光束和所述調節光束，所述導光件的第二端用于輸出所述輸出光束。

23、如此設置，當激光器陣列組發出紅色光束、綠色光束、藍色光束和調節光束時，第一反射件反射綠色光束和調節光束，第二反射件用于反射藍色光束，第三反射件用于反射紅色光束，以使第一反射件的功能更加豐富；

24、調節組件將來自反射組件的紅色光束、綠色光束、藍色光束和調節光束匯聚并傳輸至導光件，從而通過導光件的第二端輸出匯聚形成的輸出光束。

25、在本技術一些實施例中，所述合光結構包括依次設置的反射組件、調節組件和導光件；

26、所述反射組件包括沿所述第二方向依次排布的第一反射件、第二反射件、第三反射件和第四反射件，所述第一反射件用于反射所述綠色光束，所述第二反射件用于反射所述藍色光束，所述第三反射件用于反射所述紅色光束，所述第四反射件用于反射所述調節光束；

27、所述調節組件包括沿所述第二方向依次排列的望遠件、擴散片和聚焦件，以使來自所述反射組件的所述紅色光束、所述綠色光束、所述藍色光束和所述調節光束依次通過所述望遠件、所述擴散片和所述聚焦件后匯聚；

28、所述導光件的第一端接收來自所述聚焦件的所述紅色光束、所述綠色光束、所述藍色光束和所述調節光束，所述導光件的第二端用于輸出所述輸出光束。

29、如此設置，當激光器陣列組發出紅色光束、綠色光束、藍色光束和調節光束時，第一反射件反射綠色光束，第二反射件用于反射藍色光束，第三反射件用于反射紅色光束，第四反射件用于反射調節光束；

30、調節組件將來自反射組件的紅色光束、綠色光束、藍色光束和調節光束匯聚并傳輸至導光件，從而通過導光件的第二端輸出匯聚形成的輸出光束。

31、第二方面，本技術實施例提供一種激光顯示裝置，包括激光器陣列組和合光結構；

32、所述激光器陣列組包括紅色芯片、綠色芯片、藍色芯片和調節芯片，所述紅色芯片用于發出紅色光束，所述綠色芯片用于發出綠色光束，所述藍色芯片用于發出藍色光束，所述調節芯片用于發出調節光束，所述調節光束的波長大于所述藍色光束的波長；

33、所述合光結構接收來自所述激光器陣列組的紅色光束、綠色光束、藍色光束和調節光束，并將紅色光束、綠色光束、藍色光束和調節光束合光為輸出光束；

34、所述激光顯示裝置處于低藍光模式時，所述激光器陣列組配置為：調節所述紅色芯片、所述綠色芯片和所述調節芯片，以使所述輸出光束處于白平衡狀態。

35、本技術實施例的激光顯示裝置，當激光顯示裝置處于低藍光模式時，輸出光束中藍色光束減少，使得激光器陣列中藍色芯片發出藍色光束的占比減小；

36、可以通過調節激光器陣列中紅色芯片、綠色芯片和調節芯片的發光占比，以使輸出光束處于白平衡狀態，使得激光顯示裝置輸出光束的調節方式更加多樣；并且，相對于相關技術中僅能夠降低紅色光束和綠色光束的亮度以使輸出光束處于白平衡狀態的激光顯示裝置，本技術實施例提供的激光顯示裝置能夠保證紅色光束和綠色光束的亮度，從而提高激光顯示裝置的亮度，提高圖像保真度，改善激光顯示裝置的顯示效果。

37、在本技術一些實施例中，所述激光器陣列組呈周期性發光，在所述激光器陣列組的一個發光周期內，所述藍色芯片、所述調節芯片、所述綠色芯片和所述紅色芯片依次發光；

38、所述激光顯示裝置還包括常規發光模式，所述藍色芯片處于所述低藍光模式時的發光時長小于所述藍色芯片處于所述常規發光模式時的時長；所述調節芯片處于所述低藍光模式時的發光時長大于所述調節芯片處于所述常規發光模式時的時長。

39、如此設置，激光器陣列組可以呈周期性發光，在激光器陣列組的一個發光周期內，藍色芯片、調節芯片、綠色芯片和紅色芯片依次發光；當激光顯示裝置處于低藍光模式時，可以減少藍色芯片的發光時長，增加調節芯片的發光時長，并適應性調節綠色芯片和紅色芯片的發光時長，以使輸出光束處于白平衡狀態，從而保證紅色光束和綠色光束的亮度，提高激光顯示裝置的亮度。

40、在本技術一些實施例中，還包括處理器、光感模塊和驅動模塊，所述光感模塊電連接于所述處理器，所述處理器電連接所述驅動模塊的控制端；

41、所述光感模塊獲取所述激光顯示裝置所處環境的光照強度，并形成電信號；

42、所述處理器至少用于獲取所述電信號，并根據所述電信號確定所述激光顯示裝置為所述常規發光模式或所述低藍光模式；

43、若所述處理器確定所述激光顯示裝置自所述常規發光模式轉換為所述低藍光模式時，所述處理器控制所述驅動模塊，所述驅動模塊縮短所述藍色芯片在一個發光周期內的發光時長，所述驅動模塊延長所述調節芯片在一個發光周期內的發光時長。

44、如此設置，光感模塊獲取激光顯示裝置所處環境的光照強度，并將光信號轉換形成電信號，光感模塊將電信號傳遞至處理器，處理器通過來自光感模塊的電信號確定激光顯示裝置為常規發光模式或低藍光模式；

45、若光照強度降低時，處理器能夠確定激光顯示裝置自常規發光模式轉換為低藍光模式，并控制驅動模塊，從而通過驅動模塊縮短藍色芯片在一個發光周期內的發光時長，并通過驅動模塊延長調節芯片在一個發光周期內的發光時長，以使輸出光束處于白平衡狀態，從而保證紅色光束和綠色光束的亮度，提高激光顯示裝置的亮度。
