本公開涉及通信，尤其涉及一種天線模組及終端設備。

背景技術：

1、隨著通信技術不斷革新，終端設備迎來了第五代通信技術(5th?generationmobile?communication?technology，5g)時代；為了拓寬5g頻段，終端設備如手機內需要集成更多的天線數量，導致空間緊張。

2、目前，為了合理排布天線在手機中的空間，各種天線之間的間距越來越近。然而，這種設計方式會導致不同的天線之間無法兼容，例如，近場通信(near?fieldcommunication，nfc)天線與手機中的其他天線收發的頻段容易互相影響，無法做到平衡。

技術實現思路

1、為克服相關技術中存在的問題，本公開提供一種天線模組及終端設備，能夠減小第二天線對第一天線的天線性能的影響，提高天線模組的信號收發性能。

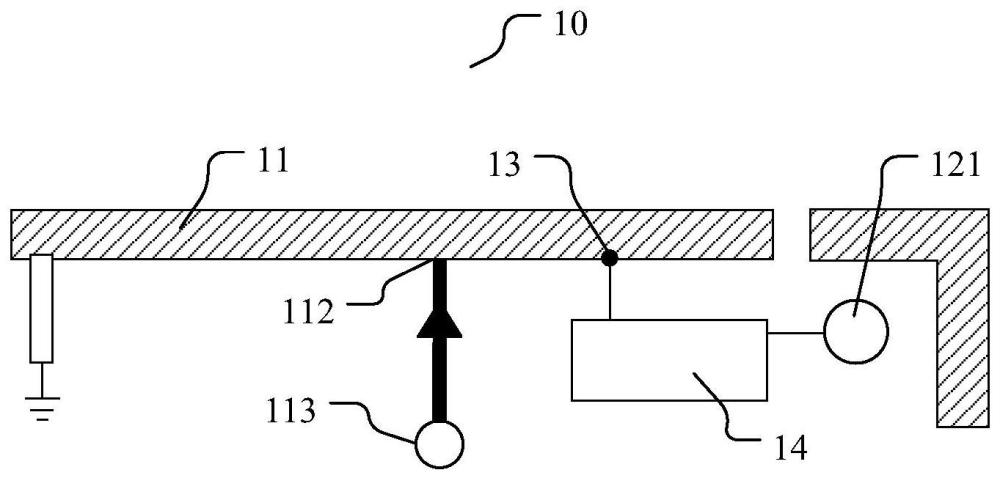

2、本公開實施例的第一方面，提供一種天線模組，至少包括：

3、第一輻射體，具有第一上框點和與所述第一上框點間隔設置的第二上框點；

4、第一天線饋電電路，電連接所述第一上框點；

5、第二天線饋電電路，電連接所述第二上框點；

6、隔離電路，電連接所述第二上框點和所述第二天線饋電電路，被配置為在所述第一天線饋電電路處于工作狀態時隔離所述第二天線饋電電路上的信號；在所述第二天線饋電電路處于工作狀態時隔離所述第一天線饋電電路上的信號。

7、在一些實施例中，所述天線模組還包括：連接所述第二上框點的第一天線調諧電路；所述隔離電路包括：

8、第一阻抗組件，連接在所述第二上框點與所述第一天線調諧電路之間的第一連接通路上，被配置為在所述第二天線饋電電路處于工作狀態時，隔離所述第一連接通路上的信號。

9、在一些實施例中，所述第一阻抗組件包括電容元件，所述電容元件的電容值范圍為10至50皮法。

10、在一些實施例中，所述隔離電路還包括：

11、第二阻抗組件，連接在所述第二上框點與所述第二天線饋電電路之間的第二連接通路上，被配置為在所述第一天線饋電電路處于工作狀態時，隔離所述第二連接通路上的信號。

12、在一些實施例中，所述第二阻抗組件包括電感元件，所述電感元件的電感值范圍為20至100納亨。

13、在一些實施例中，所述天線模組還包括：

14、電容組件，一端連接在所述第二阻抗組件與所述第二天線饋電電路之間，另一端接地，被配置為將所述第一輻射體接地。

15、在一些實施例中，所述天線模組還包括：

16、開關組件，連接在所述隔離電路與所述天線模組的第一天線調諧電路之間的連接線路上；

17、第二輻射體，連接所述開關組件，并位于所述第一輻射體靠近所述第二上框點的一側，且與所述第一輻射體之間具有第一斷縫；

18、在所述開關組件處于閉合狀態且所述第一輻射體收發無線信號的情況下，所述第二輻射體的諧振電路調整所述第二輻射體的阻抗，以調整所述第二輻射體收發無線信號的頻率，使得調整后的頻率遠離所述第一輻射體收發無線信號的頻率。

19、在一些實施例中，所述第二輻射體輻射移動通信信號；所述第二輻射體收發無線信號的中心頻率大于所述第一輻射體收發無線信號的中心頻率。

20、在一些實施例中，所述第一上框點與所述第一斷縫之間的距離大于所述第二上框點與所述第一斷縫之間的距離。

21、在一些實施例中，所述第一輻射體的形狀呈一字型；所述第二輻射體的形狀呈l字型。

22、在一些實施例中，所述第一天線饋電電路傳輸移動通信信號，所述第二天線饋電電路傳輸近場通信信號。

23、在一些實施例中，所述第一上框點與所述第二上框點之間的間隔距離為4至10毫米。

24、在一些實施例中，所述天線模組還包括：

25、第一彈性連接件，一端連接所述第一上框點，另一端連接所述第一天線饋電電路，被配置為將所述第一天線饋電電路的饋電電流輸入至所述第一上框點；

26、第二彈性連接件，一端連接所述第二上框點，另一端連接所述第二天線饋電電路，被配置為將所述第二天線饋電電路的饋電電流輸入至所述第二上框點。

27、在一些實施例中，所述天線模組還包括：

28、第三輻射體，位于所述第一輻射體遠離所述第二上框點的一側，并與所述第一輻射體之間具有第二斷縫，被配置為輻射導航信號和無線網絡通信信號。

29、本公開實施例的第二方面，提供一種終端設備，至少包括：

30、導電殼體；

31、如第一方面所述的天線模組；

32、其中，所述導電殼體中的第一導電邊復用為所述天線模組的第一輻射體。

33、在一些實施例中，所述終端設備還包括：攝像頭；

34、所述第一導電邊與所述攝像頭位于所述終端設備的同一側。

35、在一些實施例中，所述第一導電邊的第一部分復用為所述第一輻射體；

36、所述第一導電邊的第二部分以及與所述第一導電邊相鄰設置的第二導電邊均復用為所述天線模組的第二輻射體；

37、所述第一導電邊的第三部分以及與所述第二導電邊相對設置的第三導電邊均復用為所述天線模組的第三輻射體；

38、其中，所述第一部分位于所述第二部分和所述第三部分之間。

39、本公開的實施例提供的技術方案可以包括以下有益效果：

40、本公開實施例提供的一種天線模組及終端設備，所述天線模組包括：第一輻射體，具有第一上框點和與所述第一上框點間隔設置的第二上框點；第一天線饋電電路，電連接所述第一上框點；第二天線饋電電路，電連接所述第二上框點；隔離電路，電連接所述第二上框點和所述第二天線饋電電路，被配置為在所述第一天線饋電電路處于工作狀態時隔離所述第二天線饋電電路上的信號；在所述第二天線饋電電路處于工作狀態時隔離所述第一天線饋電電路上的信號。通過本公開提出的天線模組，將隔離電路連接第二上框點和第二天線饋電電路，使得在第二天線的饋電點與該第二上框點共用的同時，第一輻射體能夠輻射第一天線的無線信號和第二天線的無線信號，以在第一天線饋電電路處于工作狀態時通過隔離電路來隔離第二天線饋電電路上的信號，同理在第二天線饋電電路處于工作狀態時通過隔離電路來隔離第一天線饋電電路上的信號，從而可以減小第二天線對第一天線的天線性能的影響，提高天線模組的信號收發性能。

41、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本公開。

技術特征：

1.一種天線模組，其特征在于，包括：

2.根據權利要求1所述的天線模組，其特征在于，所述天線模組還包括：連接所述第二上框點的第一天線調諧電路；所述隔離電路包括：

3.根據權利要求2所述的天線模組，其特征在于，所述第一阻抗組件包括電容元件，所述電容元件的電容值范圍為10至50皮法。

4.根據權利要求1所述的天線模組，其特征在于，所述隔離電路還包括：

5.根據權利要求4所述的天線模組，其特征在于，所述第二阻抗組件包括電感元件，所述電感元件的電感值范圍為20至100納亨。

6.根據權利要求4所述的天線模組，其特征在于，所述天線模組還包括：

7.根據權利要求1至6任一項所述的天線模組，其特征在于，所述天線模組還包括：

8.根據權利要求7所述的天線模組，其特征在于，所述第二輻射體輻射移動通信信號；所述第二輻射體收發無線信號的中心頻率大于所述第一輻射體收發無線信號的中心頻率。

9.根據權利要求7所述的天線模組，其特征在于，所述第一上框點與所述第一斷縫之間的距離大于所述第二上框點與所述第一斷縫之間的距離。

10.根據權利要求7所述的天線模組，其特征在于，所述第一輻射體的形狀呈一字型；所述第二輻射體的形狀呈l字型。

11.根據權利要求1至6任一項所述的天線模組，其特征在于，所述第一天線饋電電路傳輸移動通信信號，所述第二天線饋電電路傳輸近場通信信號。

12.根據權利要求1至6任一項所述的天線模組，其特征在于，所述第一上框點與所述第二上框點之間的間隔距離為4至10毫米。

13.根據權利要求1至6任一項所述的天線模組，其特征在于，所述天線模組還包括：

14.根據權利要求1至6任一項所述的天線模組，其特征在于，所述天線模組還包括：

15.一種終端設備，其特征在于，包括：

16.根據權利要求15所述的終端設備，其特征在于，所述終端設備還包括：攝像頭；

17.根據權利要求15所述的終端設備，其特征在于，所述第一導電邊的第一部分復用為所述第一輻射體；

技術總結
本公開是關于一種天線模組及終端設備，所述天線模組包括：第一輻射體，具有第一上框點和與所述第一上框點間隔設置的第二上框點；第一天線饋電電路，電連接所述第一上框點；第二天線饋電電路，電連接所述第二上框點；隔離電路，電連接所述第二上框點和所述第二天線饋電電路，被配置為在所述第一天線饋電電路處于工作狀態時隔離所述第二天線饋電電路上的信號；在所述第二天線饋電電路處于工作狀態時隔離所述第一天線饋電電路上的信號。通過本公開實施例，能夠減小第二天線對第一天線的天線性能的影響，提高天線模組的信號收發性能。

技術研發人員：劉鑫博
受保護的技術使用者：北京小米移動軟件有限公司
技術研發日：
技術公布日：2025/4/28
