本技術涉及電池，具體而言，涉及一種換熱件、電池和用電裝置。

背景技術：

1、換熱件的結構強度對其使用壽命、氣密失效風險具有重要影響，因此，如何有效提高換熱件的結構強度成為本領域的研發重點。

技術實現思路

1、本實用新型實施例提供一種換熱件、電池和用電裝置，提高了換熱件的整體結構強度，進而提高電池和用電裝置的可靠性。

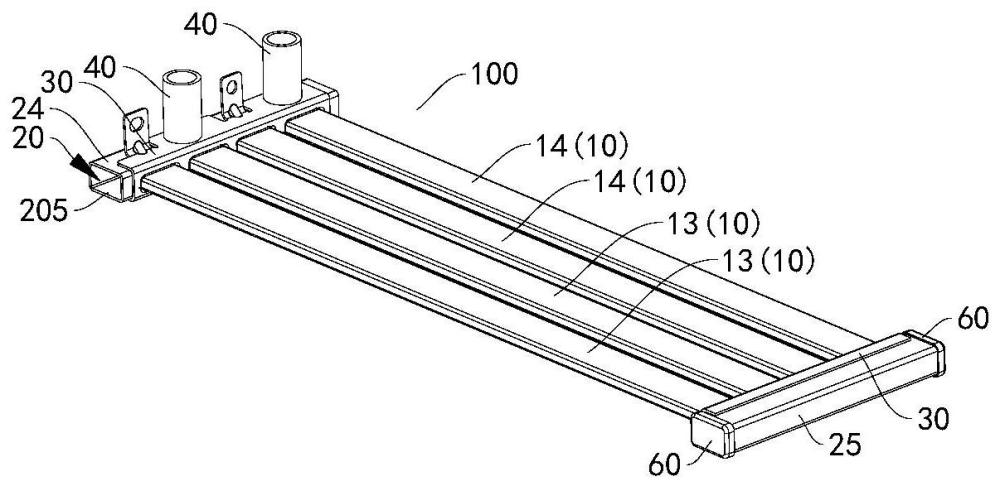

2、第一方面，本實用新型實施例提供一種換熱件，包括：多個連接管，間隔布置；集流體，具有進口和出口，進口用于輸入介質，出口用于輸出介質，集流體與每個連接管均連接且連通，集流體與多個連接管共同形成并聯設置的多條液流路徑，每條液流路徑均為從進口至出口；加強件，設置于集流體，被配置為加強集流體的強度。

3、在上述技術方案中，通過設置能夠加強集流體強度的加強件，使集流體在裝配和使用過程中不易發生變形、塌陷等問題，降低氣密失效風險，提高了換熱件的整體結構強度和使用壽命。

4、在一些實施例中，集流體和連接管均與加強件連接。

5、在上述技術方案中，加強件能夠加強集流體和連接管的強度。并且，與集流體相比，加強件的結構設計更靈活，因此更易于實現與連接管的連接，提高連接可靠性和密封性，因此加強件連接連接管和集流體，有利于降低連接管的連接密封失效風險。

6、在一些實施例中，加強件設于集流體外，且加強件的至少部分與集流體的外表面貼合。

7、在上述技術方案中，加強件設于集流體外，便于加強件與集流體的裝配，不受集流體內部空間尺寸的影響；并且通過加強件的至少部分與集流體的外表面貼合能夠提高貼合區域的整體厚度，進而有效提高強度。

8、在一些實施例中，集流體設有第一開口，加強件設有與第一開口相對的第二開口，第二開口的周沿設有連接翻邊，連接管穿設于第一開口和第二開口，且連接管與連接翻邊的內周面連接。

9、在上述技術方案中，通過設置連接翻邊，可以增大加強件與連接管的接觸面積，例如焊接面積，從而提高連接可靠性和密封可靠性。

10、在一些實施例中，連接翻邊穿設于第一開口。

11、在上述技術方案中，連接翻邊穿設于第一開口可以減小板材厚度方向上的占用空間，并且提高加強件對集流體的強度加強效果，尤其是第一開口附近的強度；并且連接翻邊能夠將第一開口的壁面與連接管分隔開，不易形成密封薄弱區域。

12、在一些實施例中，連接翻邊的外周面與加強件形成第一開口的壁面貼合。

13、在上述技術方案中，連接翻邊提高第一開口附近壁面強度的效果更好，并且便于實現連接翻邊與形成第一開口的壁面的連接如焊接，進一步提高密封效果。

14、在一些實施例中，連接管包括相連的主體段和連接段，在垂直于第二開口貫穿方向的方向上，連接段的尺寸小于主體段的尺寸，連接段穿設于第一開口和第二開口，且連接段的外周面與連接翻邊的內周面連接。

15、在上述技術方案中，相連的主體段和連接段的連接處形成臺階面，即主體段朝向連接段的端面的一部分與連接段連接且另一部分形成為臺階面。臺階面可以限制連接管插入第一開口和第二開口的極限尺寸，使連接段能夠插入第一開孔和第二開口并與連接翻邊連接，主體段能夠位于開口外，不僅降低對集流體內介質流動的阻礙，而且使連接管的主體段能夠提供足夠的換熱面積。

16、在一些實施例中，主體段與加強件背向集流體一側的表面相抵。

17、在上述技術方案中，不僅限制連接管的插接尺寸，而且主體段與加強件之間可以形成連接如焊接，以進一步提高連接強度。

18、在一些實施例中，進口和/或出口處設有接頭，加強件設有與進口和/或出口相對的貫通孔，接頭穿設于貫通孔并與進口或出口連通。

19、在上述技術方案中，通過接頭穿設于貫通孔并與進口或出口連通，使加強件與接頭之間形成配合，加強件能夠加強接頭的強度以及加強接頭與集流體的連接強度，進而有利于提高接頭與集流體連接處的密封，降低密封失效風險。

20、在一些實施例中，接頭的外周面設有第一限位凸部，第一限位凸部與進口或出口的邊緣背向加強件的一側相抵；和/或，接頭的外周面設有第二限位凸部，第二限位凸部與貫通孔的邊緣背向集流體的一側相抵。

21、在上述技術方案中，第一限位凸部和第二限位凸部能夠限制接頭裝配時插入的尺寸，實現接頭定位，還能夠提高接頭與集流體連接處的強度，使整體連接更可靠，密封和定位更穩定。

22、在一些實施例中，集流體具有相鄰的第一側壁和第二側壁，加強件包括第一板體和第二板體，其中，第一側壁與連接管相配合且與第一板體貼合，第二側壁與接頭相配合且與第二板體貼合。

23、在上述技術方案中，連接管和接頭分別與集流體相鄰的兩個側壁連接，集流體的同一側壁上管路連接更簡單，不易出現結構干涉，且不易對集流體的強度造成過大影響。第一板體和第二板體分別與集流體相鄰的兩個側面貼合，提高集流體強度的效果更好，且加強件與集流體裝配更容易。

24、在一些實施例中，加強件為一體件；或者，第一板體和第二板體為分體件。

25、在上述技術方案中，一體式加強件的整體結構強度更好，進而提高集流體強度的效果更好。分體式第一板體和第二板體可以獨立加工，第一板體上的第一開口和第二板體上的進口、出口也可以獨立加工，加工精度互不影響，有利于降低加工難度；并且，第一開口與第二開口的對齊精度、進口或出口與貫通孔的對齊精度可以獨立控制，有利于降低加工難度和裝配難度，避免出現加工誤差導致第一開口與第二開口對齊、而進口與貫通孔無法對齊的問題。

26、在一些實施例中，加強件還包括第三板體，第三板體與第一板體的遠離第二板體的邊沿連接，且集流體具有與第二側壁相對的第三側壁，第三板體與第三側壁貼合。

27、在上述技術方案中，第三板體與第一板體連接形成為l型結構，在第一板體與第二板體連接的實施例中，第一板體、第二板體和第三板體形成為u型結構，進一步提高加強件的整體強度，提高集流體強度的效果進一步提高。

28、在一些實施例中，加強件設于集流體外且設有遠離集流體延伸的安裝翻邊，安裝翻邊用于換熱件的安裝。

29、在上述技術方案中，安裝翻邊不僅提高了加強件的強度，還使加強件集成了安裝功能，減少了換熱件上零部件的數量，使結構更簡單。

30、在一些實施例中，集流體和/或連接管與加強件焊接。

31、在上述技術方案中，焊接連接不僅可靠性好，而且更易于實現密封。

32、在一些實施例中，加強件包括基材和設于基材表面的焊料層，集流體和/或連接管與焊料層焊接。

33、在上述技術方案中，基材可以采用具有一定強度的材質，以實現良好的結構加強作用，焊料層能夠與集流體和連接管實現良好的焊接效果，提高密封效果。

34、在一些實施例中，集流體包括第一集流部件，第一集流部件設有進口和出口，連接管彎折延伸且連接管的兩個端部均與第一集流部件連接，其中，連接管的一個端部與進口連通且另一個端部與出口連通，以形成一條液流路徑。

35、在上述技術方案中，連接管的兩個端部均與第一集流部件連接，使第一集流部件集成分流和匯流功能，集成設置進口和出口，減少集流部件的數量，簡化集流體的結構，且便于換熱件與外部的進出液連接管路集中布置，使結構更緊湊。

36、在一些實施例中，集流體包括第一集流部件和第二集流部件，連接管的兩個端部分別與第一集流部件和第二集流部件連接且連通，第一集流部件和第二集流部件中的至少一個設有加強件。

37、在上述技術方案中，連接管的兩個端部分別與第一集流體和第二集流體連接，使多個連接管之間的位置排布更容易，連接管的結構以及延伸路徑設計也更靈活多變。

38、在一些實施例中，進口和出口設于第一集流部件，至少第一集流部件設有加強件。

39、在上述技術方案中，進口和出口集成于同一第一集流部件，使換熱件與外部的進出液連接管路可以集中布置，結構更緊湊。而第一集流體設有加強件，能夠提高管路連接更復雜的第一集流體的結構強度，從而提高第一集流體的管路連接處的連接可靠性，例如提高接頭處的連接可靠性，降低密封失效風險的效果好。

40、在一些實施例中，設于第一集流部件的加強件和設于第二集流部件的加強件結構相同或不同。

41、在上述技術方案中，相同結構的加強件可以形成為通用件，降低生產成本；不同結構的加強件可以采用針對性結構設計，與集流體的匹配性更好。

42、在一些實施例中，多個連接管包括第一連接管和第二連接管，第一連接管內介質由第一集流部件流向第二集流部件，第二連接管內介質由第二集流部件流向第一集流部件，第一連接管和第二連接管的數量相等，第二集流部件串聯第一連接管和第二連接管，以形成兩條液流路徑。

43、在上述技術方案中，第一連接管和第二連接管的介質流動方向相反，其中一個為進液管，另一個為出液管；第一連接管和第二連接管的數量相等，使進液和出液平衡，換熱件內液體流動順暢，不易出現局部壓力過大的問題。

44、在一些實施例中，第一集流部件設有插口，換熱件還包括分隔件，分隔件插設于插口，且分隔件伸入第一集流部件內并將第一集流部件內空間分隔為進流通道和出流通道，進口與進流通道連通，出口與出流通道連通。

45、在上述技術方案中，通過設置分隔件，使第一集流部件既能用于進液，又能用于出液，進液和出液過程互不干涉。并且，分隔件通過插口插入第一集流部件內，便于裝配，插口還能夠將分隔件限位在固定位置，分隔件不易移動而影響空間分隔效果。通過分隔件進行分隔，第一集流部件可以不具有分隔功能，結構更簡單，易于加工成型。

46、在一些實施例中，加強件至少部分覆蓋插口。

47、在上述技術方案中，使加強件能夠遮擋插口處分隔件與集流體的連接結構，降低連接處密封失效的風險。

48、在一些實施例中，集流體的兩端具有通道口，換熱件還包括封蓋，封蓋蓋封通道口。

49、在上述技術方案中，集流體的兩端具有通道口，通道口通過封蓋密封，使集流體自身大體形成為貫通的管狀結構，更易于成型。

50、第二方面，本實用新型實施例還提供一種電池，包括上述的換熱件。

51、在一些實施例中，電池還包括：箱體組件和電池組件，箱體組件包括一體沖壓成型的箱本體，箱本體且包括底壁和圍壁，電池組件設于箱本體內，電池組件包括多個電池單體。

52、在上述技術方案中，由于箱本體的底壁和圍壁為一體沖壓成型，因此底壁和圍壁的連接處無需考慮密封問題，就可以保證密封效果，從而可以避免泥水從底壁和圍壁的連接處滲入箱本體內對電池組件造成影響，提升電池的可靠性。而且，一體沖壓成型的箱本體無需拼接，可以提高生產效率。

53、在一些實施例中，電池包括調溫件，調溫件包括第一調溫件、第二調溫件和第三調溫件中的至少一個，第一調溫件、第二調溫件和第三調溫件三者中的至少一個形成換熱件，其中，第一調溫件設于箱本體外，且與箱本體的外壁貼合；第二調溫件設于箱體組件內，且位于電池組件與箱體組件之間；第三調溫件設于箱體組件內，且位于相鄰兩個電池單體之間。

54、在上述技術方案中，電池單體工作過程中可以產生熱量，或者低溫環境下需要加熱電池單體以使電池單體處于適宜溫度范圍。通過設置調溫件可以實現電池單體的溫度調節，提高電池單體的穩定性，提高電池的續航能力。

55、第三方面，本實用新型實施例還提供一種用電裝置包括上述的的電池。
