本發明涉及一種端子模塊，尤其涉及一種端子間排列較為緊密，且可以加大外露金屬的間距，以降低短路風險的端子模塊。

背景技術：

1、部分車用連接器的應用較為復雜，例如部分的車用連接器需要浸入在變速箱油中，這些車用連接器在承受高溫的同時，潤滑油中的金屬雜質也容易使得車用連接器之中間距排列較緊密的端子模塊產生短路的現象。或者，周圍較小的金屬部件與該端子模塊異常接觸，造成電氣間隙減小產生短路的風險。

2、如圖1至圖2，是現有技術中端子模塊的示意圖。該端子模塊60用來安裝在一殼體61上，使該端子模塊60其中一端的接點62可以凸出露在該殼體61的外部，而該端子模塊60的是由內部多個端子63及一形成在這些端子63外部的塑料件64所組成。如圖中所示，現有技術的端子模塊60屬于細長型，其端子63間的間距較小，為了能夠使塑料件64在這些端子63上成型，因此會在該塑料件64上預留有一定位槽65，該定位槽65主要是當這些端子63放入一模具(現有技術，在此不加以贅述)內部后，利用該模具內的一定位件來夾持這些端子63，使該端子63能夠被穩定的固定在模具內，使得該塑料件64在射出成型的過程中，不會造成這些端子63的偏移，以提高生產合格率。

3、但是，由于這些端子63間的間距較小，容易發生上述短路的現象，因此每一該端子63會在該定位槽65中利用縮減體積的方式來增加這些端子63間的間距，如此一來容易造成這些端子63的損壞。因車輛在行駛過程中容易產生晃動與振動，過細的端子63，不僅容易造成斷裂，同時這些端子63的間距距離有限，容易受到外部金屬異常接觸而造成短路。

4、因此，提供一種能夠增加端子外露金屬的間距，同時能夠改善端子間容易產生短路的現象，成為本發明所要解決的問題。

技術實現思路

1、本發明的主要目的在于提供一種端子模塊及其制造方法，尤其是能夠增加端子外露金屬的間距，同時能夠改善端子間容易產生短路現象等問題的端子模塊及其制造方法。

2、為達到上述目的，本發明首先提供一種端子模塊，包含多個金屬導體以及一絕緣本體。每一該金屬導體具有一寬度，且每一該金屬導體上具有至少一第一導接端、一第二導接端及一延伸于該第一導接端與該第二導接端之間的連接段，每一該連接段上設置有至少一定位區，且這些金屬導體沿每一該金屬導體的寬度的延伸方向排列，并使每一該金屬導體之間的間距小于每一該金屬導體的寬度，而相鄰的每一該金屬導體上的該定位區沿著該連接段的延伸方向彼此錯位排列。該絕緣本體包覆在這些金屬導體的該連接段上，使每一該第一導接端及該第二導接端分別暴露在該絕緣本體的兩端，且該絕緣本體上相對于每一該定位區的位置處，分別形成有一貫穿該絕緣本體的通孔，使每一該定位區部分的暴露在每一該通孔中。

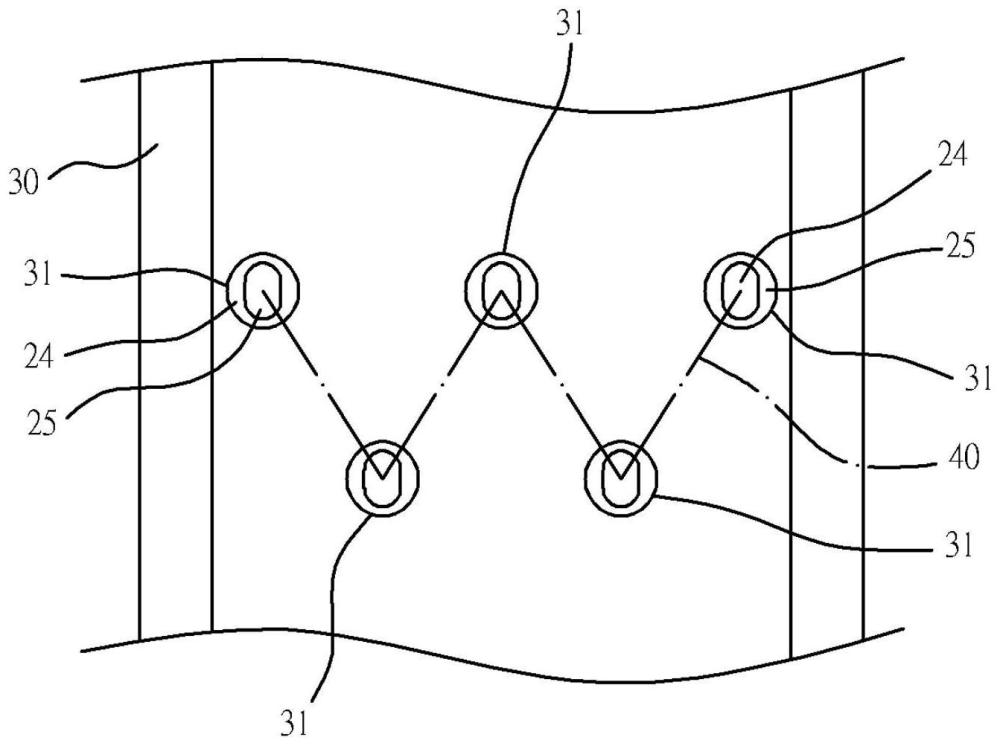

3、根據本發明的實施例，其中，每一該通孔的中心假想線相連后呈現一“w”字形。

4、根據本發明的實施例，其中，每一該通孔的中心假想線相連后呈現一“m”字形。

5、根據本發明的實施例，其中，該每一該定位區上具有一定位孔，該定位孔與該通孔位于同一中心上。

6、根據本發明的實施例，其中，該每一該定位區相對于每一該定位孔的位置處，朝向兩側向外各凸出設有一止檔部。

7、為達到上述目的，本發明另外提供一種端子模塊的制造方法，包含：提供多個金屬導體，每一該金屬導體具有一寬度，且每一該金屬導體上具有至少一第一導接端、一第二導接端及一介于該第一導接端與該第二導接端之間的連接段，每一該連接段上設置有至少一定位區；提供一模具，該模具內具有一成型空間，且該模具上相對于每一該定位區的位置處，分別設置有一用于夾持該定位區的頂針，再將這些金屬導體放置在該模具內，使這些金屬導體在該模具中沿著每一該金屬導體的寬度方向排列，并使每一該金屬導體之間的間距小于每一該金屬導體的寬度，再通過這些頂針夾持在這些定位區上，將該連接段固定在該模具內，并使相鄰的每一該金屬導體上的該定位區沿著該連接段的延伸方向彼此錯位排列；以及一射出成型步驟：在該成型空間中注入一絕緣材料，待其冷卻后形成一包覆在這些連接段上的絕緣本體，使這些第一導接端與該第二導接端暴露在該絕緣本體的兩側，并在該絕緣本體上相對于每一該頂針的位置處形成有一通孔，通過組合構成一端子模塊。

8、根據本發明的實施例，其中，每一該通孔的中心假想線相連后呈現一“w”字形。

9、根據本發明的實施例，其中，每一該通孔的中心假想線相連后呈現一“m”字形。

10、根據本發明的實施例，其中，該每一該定位區上具有一定位孔，該定位孔與該通孔位于同一中心上。

11、根據本發明的實施例，其中，每一該連接區段相對于每一該定位孔的位置處，朝向兩側向外各凸出設有一止檔塊。

12、本發明與現有技術相比優點在于，本發明通過這些定位區沿著該連接段的延伸方向排列，使其相鄰間的這些定位區彼此錯位排列，如此一來可以有效地增加這些定位區外露后的間距，同時通過該絕緣本體加以區隔，進而能夠有效的改善外露的這些定位區之間產生短路的現象。

技術特征：

1.一種端子模塊，包含：

2.根據權利要求1所述的端子模塊，其中，每一該通孔的中心假想線相連后呈現一“w”字形。

3.根據權利要求1所述的端子模塊，其中，每一該通孔的中心假想線相連后呈現一“m”字形。

4.根據權利要求1所述的端子模塊，其中，該每一該定位區上具有一定位孔，該定位孔與該通孔位于同一中心上。

5.根據權利要求4所述的端子模塊，其中，該每一該定位區相對于每一該定位孔的位置處，朝向兩側向外各凸出設有一止檔部。

6.一種端子模塊的制造方法，包含：

7.根據權利要求6所述的端子模塊的制造方法，其中，每一該通孔的中心假想線相連后呈現一“w”字形。

8.根據權利要求6所述的端子模塊的制造方法，其中，每一該通孔的中心假想線相連后呈現一“m”字形。

9.根據權利要求6所述的端子模塊的制造方法，其中，該每一該定位區上具有一定位孔，該定位孔與該通孔位于同一中心上。

10.根據權利要求9所述的端子模塊的制造方法，其中，每一該連接區段相對于每一該定位孔的位置處，朝向兩側向外各凸出設有一止檔塊。

技術總結
一種端子模塊及其制造方法，是涉及一種端子間排列較為緊密的端子模塊，包含有多個金屬導體及一絕緣本體；每一金屬導體具有一第一導接端、一第二導接端及一介于第一導接端與第二導接端之間的連接段，每一連接段上設有至少一定位區；當這些金屬導體并排時，每一金屬導體之間的間距小于每一金屬導體的寬度，且相鄰的定位區彼此錯位排列；絕緣本體以射出成型方式包覆在這些連接段上，在該絕緣本體上對應于這些定位區的位置處各形成有一貫穿該絕緣本體的通孔，且部分的定位區暴露在通孔中，使外露的定位區之間的距離加大，進而降低端子模塊短路的風險。

技術研發人員：馬肖明,蔣永紅
受保護的技術使用者：昆山康龍電子科技有限公司
技術研發日：
技術公布日：2025/4/28
