本技術涉及一種定時器開關，尤其涉及一種多導通定時器開關。

背景技術：

1、現有機械定時器技術大都是一個定時器控制一組端子觸點開閉導通裝置，可以應用于微波爐、電烤箱、空氣炸鍋等各種小家電。因為一般烤箱有上下四根發熱管，在使用過程中根據不同的食材需求，有些食材在加工時不僅需要控制導通時間長短要求而且需要控制上火或者下火、半火或者全火加熱，而一個定時器控制一組端子觸點開閉導通裝置滿足不了上述要求，還需要另外接一個選擇切換開關才可以滿足火力選擇功能。一個機械定時器加一個選擇功能切換開關以及二者中間的配線連接，需要耗費很高的材料費和加工費。

2、現有的機械定時器，包括定時器架、設置在所述的定時器架上的動力機構、用于控制所述的動力機構動力釋放的擒縱機構、設置在所述的動力機構與所述的擒縱機構之間的傳動機構；擒縱機構包括繞輪軸轉動連接在所述的定時器架上的擒縱輪、擺輪和與二者相配合的擒縱叉，由擒縱叉上的兩個鋼絲受到由動力機構傳動到擒縱輪的動力驅動發生擺動，擒縱叉另一頭人字凹槽對游絲擺輪的擺丁左右來回擒縱擺動；定時器架上有帶凹槽的定時輪機構，當動力機構順時針上緊發條時，定時輪機構和中樞主軸一起轉動，側面定時卡手臂從定時輪凹槽中爬出到定時輪外輪沿，定時卡下壓固定在基座上的彈性端子，使得彈性端子上的動觸點和基座上的固定端子上的靜觸點閉合導通，達到通電功能。當動力機構上的發條逆時針自然釋放時，定時輪機構和中樞主軸一起回轉，當設置的時間到了，側面定時卡手臂從定時輪外輪沿又掉入到定時輪凹槽中，固定在基座上的彈性端子自動彈起，使得彈性端子上的動觸點和基座上的固定端子上的靜觸點自動斷開，達到斷電功能；技術不足的是現有單導通式定時器只有一組定時輪機構，無法實現一個定時器開關控制多段定時通斷電功能。

技術實現思路

1、本實用新型目的是為了克服現有技術的不足而提供一種多導通定時器開關，解決一個定時器開關控制不能多段定時通斷電的問題。

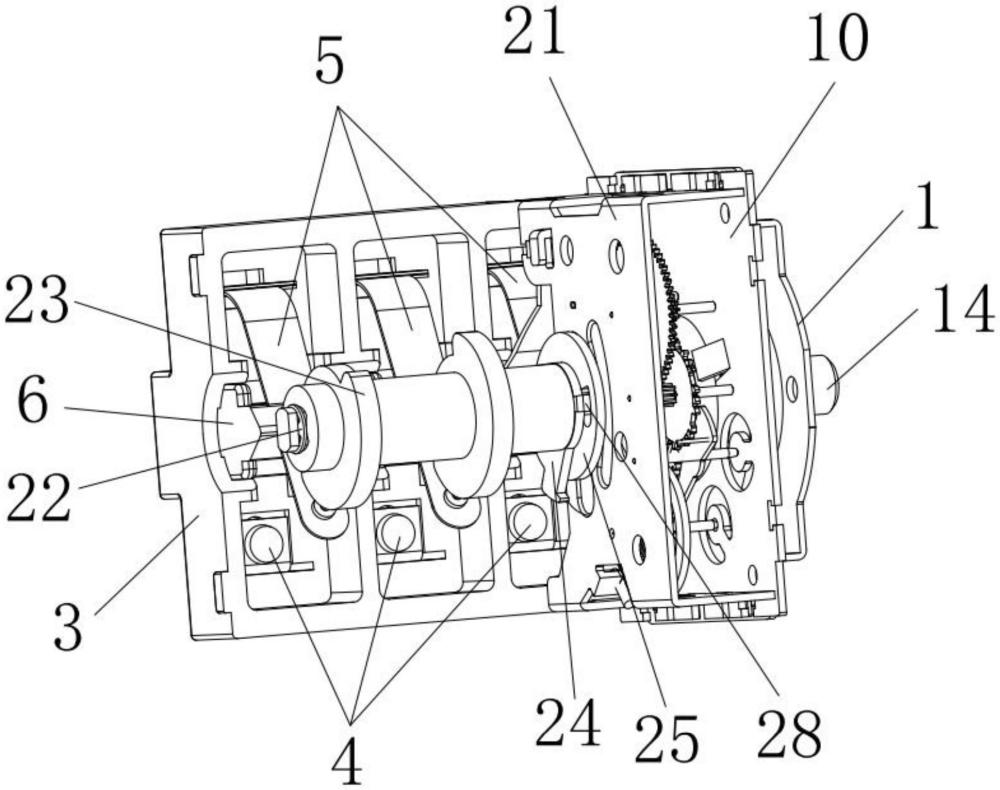

2、為達到上述目的，本實用新型采用的技術方案是：一種多導通定時器開關，包括定時器架、設置在定時器架后端下部的基座和后端上部的外殼、所述基座和外殼連接形成空腔，所述定時器架上位于空腔內設有設置在定時器架中心的主軸、設置在主軸前部的動力機構、擒縱機構和設置在動力機構與擒縱機構之間的傳動機構，所述主軸上位于動力機構后方由前至后依次套設有定時輪、定時盤、多導通電木凸輪和e型卡環，所述定時輪和定時盤上均設有凹槽，所述基座一側設有兩個以上的固定端子，另一側設有與固定端子相對應的帶有可動端子的可動端子彈片，與定時輪相對的可動端子彈片中部設有可沿著基座上下滑動的第一電木定時卡，與多導通電木凸輪相對的可動端子彈片中部設有可沿著基座上下滑動的第二電木定時卡，所述第一電木定時卡上設有鐵定時卡和剎車簧，所述鐵定時卡與定時輪和定時盤相配合控制對應的可動端子彈片壓下接觸或彈開遠離固定端子，第二電木定時卡與多導通電木凸輪相配合控制對應的可動端子彈片壓下接觸或彈開遠離固定端子。

3、進一步地，所述定時器架由前至后依次包括連接安裝板、防塵板、定時器架大夾板和定時器架小夾板，所述主軸依次穿過連接安裝板、防塵板、定時器架大夾板和定時器架小夾板，所述動力機構、擒縱機構和傳動機構均設置在定時器架大夾板與定時器架小夾板之間，所述定時輪、定時盤和多導通電木凸輪均設置在定時器架小夾板后端，所述定時盤上設有嵌入定時輪長條孔內的折彎卡塊。

4、進一步地，所述動力機構包括由前至后設置在主軸上的發條、頭輪片和壓簧片，所述發條一端固定在定時器架大夾板上，另一端固定在主軸上。

5、進一步地，所述傳動機構包括二輪和三輪，所述二輪和三輪均包括齒輪軸和設置在齒輪軸上的輪片，所述頭輪片與二輪的齒輪軸嚙合，二輪的輪片與三輪的齒輪軸嚙合。

6、進一步地，所述擒縱機構包括設置在對應齒輪軸上的擒縱輪、設置在轉軸上的擺輪和游絲以及設置在擒縱輪與擺輪之間且相配合的擒縱叉，所述三輪的輪片與擒縱輪的齒輪軸嚙合，擒縱叉一端與擒縱輪配合，另一端與擺輪的轉軸連接，所述游絲一端固定在轉軸上，另一端設有插銷，所述插銷固定在定時器架小夾板上，所述鐵定時卡與定時輪和定時盤相配合控制剎車簧與擺輪接觸或遠離。

7、進一步地，所述多導通電木凸輪包括固定在主軸上的套筒和至少一個設置在套筒上的凸輪，所述凸輪包括兩個輪沿，其中一個輪沿的半徑大于另一個輪沿的半徑，主軸轉動時，第二電木定時卡根據凸輪的輪沿的變化控制對應的可動端子彈片壓下接觸或彈開遠離。

8、進一步地，所述鐵定時卡呈y字形，分叉的一端靠后的端頭固定在第一電木定時卡上，靠前的端頭與定時輪、定時盤相配合，另一端轉動設置在定時器架大夾板與定時器架小夾板之間。

9、進一步地，所述定時輪的輪沿弧度為0°～270°。

10、本實用新型采取上述結構取得有益效果如下：本實用新型提供的一種多導通定時器開關，通過多個不同輪沿的凸輪和定時輪，控制電木定時卡移動，帶動可動端子彈片接近或遠離固定端子，能夠在多個端子之間相切換，相應的使得動力機構能夠以多種不同的電路輸出，滿足用戶定時長度和通斷電功能的不同需要。

技術特征：

1.一種多導通定時器開關，包括定時器架、設置在定時器架后端下部的基座和后端上部的外殼、所述基座和外殼連接形成空腔，所述定時器架上位于空腔內設有設置在定時器架中心的主軸、設置在主軸前部的動力機構、擒縱機構和設置在動力機構與擒縱機構之間的傳動機構，其特征在于，所述主軸上位于動力機構后方由前至后依次套設有定時輪、定時盤、多導通電木凸輪和e型卡環，所述定時輪和定時盤上均設有凹槽，所述基座一側設有兩個以上的固定端子，另一側設有與固定端子相對應的帶有可動端子的可動端子彈片，與定時輪相對的可動端子彈片中部設有可沿著基座上下滑動的第一電木定時卡，與多導通電木凸輪相對的可動端子彈片中部設有可沿著基座上下滑動的第二電木定時卡，所述第一電木定時卡上設有鐵定時卡和剎車簧，所述鐵定時卡與定時輪和定時盤相配合控制對應的可動端子彈片壓下接觸或彈開遠離固定端子，第二電木定時卡與多導通電木凸輪相配合控制對應的可動端子彈片壓下接觸或彈開遠離固定端子。

2.如權利要求1所述的多導通定時器開關，其特征在于：所述定時器架由前至后依次包括連接安裝板、防塵板、定時器架大夾板和定時器架小夾板，所述主軸依次穿過連接安裝板、防塵板、定時器架大夾板和定時器架小夾板，所述動力機構、擒縱機構和傳動機構均設置在定時器架大夾板與定時器架小夾板之間，所述定時輪、定時盤和多導通電木凸輪均設置在定時器架小夾板后端，所述定時盤上設有嵌入定時輪長條孔內的折彎卡塊。

3.如權利要求2所述的多導通定時器開關，其特征在于：所述動力機構包括由前至后設置在主軸上的發條、頭輪片和壓簧片，所述發條一端固定在定時器架大夾板上，另一端固定在主軸上。

4.如權利要求3所述的多導通定時器開關，其特征在于：所述傳動機構包括二輪和三輪，所述二輪和三輪均包括齒輪軸和設置在齒輪軸上的輪片，所述頭輪片與二輪的齒輪軸嚙合，二輪的輪片與三輪的齒輪軸嚙合。

5.如權利要求4所述的多導通定時器開關，其特征在于：所述擒縱機構包括設置在對應齒輪軸上的擒縱輪、設置在轉軸上的擺輪和游絲以及設置在擒縱輪與擺輪之間且相配合的擒縱叉，所述三輪的輪片與擒縱輪的齒輪軸嚙合，擒縱叉一端與擒縱輪配合，另一端與擺輪的轉軸連接，所述游絲一端固定在轉軸上，另一端設有插銷，所述插銷固定在定時器架小夾板上，所述鐵定時卡與定時輪和定時盤相配合控制剎車簧與擺輪接觸或遠離。

6.如權利要求5所述的多導通定時器開關，其特征在于：所述多導通電木凸輪包括固定在主軸上的套筒和至少一個設置在套筒上的凸輪，所述凸輪包括兩個輪沿，其中一個輪沿的半徑大于另一個輪沿的半徑，主軸轉動時，第二電木定時卡根據凸輪的輪沿的變化控制對應的可動端子彈片壓下接觸或彈開遠離。

7.如權利要求6所述的多導通定時器開關，其特征在于：所述鐵定時卡呈y字形，分叉的一端靠后的端頭固定在第一電木定時卡上，靠前的端頭與定時輪、定時盤相配合，另一端轉動設置在定時器架大夾板與定時器架小夾板之間。

8.如權利要求7所述的多導通定時器開關，其特征在于：所述定時輪的輪沿弧度為0°～270°。

技術總結
本技術公開了一種多導通定時器開關，包括定時器架、設置在定時器架后端下部的基座和后端上部的外殼、基座和外殼連接形成空腔，定時器架上位于空腔內設有主軸、設置在主軸前部的動力機構、擒縱機構和設置在動力機構與擒縱機構之間的傳動機構，主軸上位于動力機構后方由前至后依次套設帶有凹槽的定時輪和定時盤以及多導通電木凸輪，基座一側設有兩個以上的固定端子，另一側設有與固定端子相對應的帶有可動端子中部設有第一電木定時卡或第二電木定時卡的可動端子彈片，第一電木定時卡與定時輪和定時盤相配合和第二電木定時卡與多導通電木凸輪相配合能控制可動端子彈片接觸或遠離固定端子。應用本技術能夠使定時器開關控制多段定時通斷電。

技術研發人員：鄭國仁,蘇安舉,金一峰
受保護的技術使用者：蘇州松桂電器有限公司
技術研發日：20240704
技術公布日：2025/4/28
